| Herkunftsort: | Shaanxi, China |
| Markenname: | Kacise |
| Modellnummer: | GXSENSORS |
| Preis: | $50.00 - $180.00/pieces |
|---|---|
| Verpackung Informationen: | Karton- oder Kundenanträge verfügbar |
| Versorgungsmaterial-Fähigkeit: | 10000-teilig/Stücke pro Woche verkäuflich |
| Verwendung: | Füllstandssensor | Theorie: | Ultraschall-Sensor |
|---|---|---|---|
| Ertrag: | Schalterwandler, analoger Wandler, digitaler Wandler | Analogausgang: | 40-20mA, 0/1-5V, 0/1-10V optional |
| Ultraschall-Sensor: | Ultraschall-Sensor | measuer Abstand: | 100mm-5000mm |
| Stromversorgung: | 12-30VDC | Produkt-Eigenschaft: | Ultraschalldruckmessgerät |
| Digitalergebnis: | RS485, kann optionales transportieren | Digital-Protokoll: | Modbus, sefdefination Protokoll basiert auf ISO optional |
| Hafen: | Shanghai oder anderes |
Eigenschaften

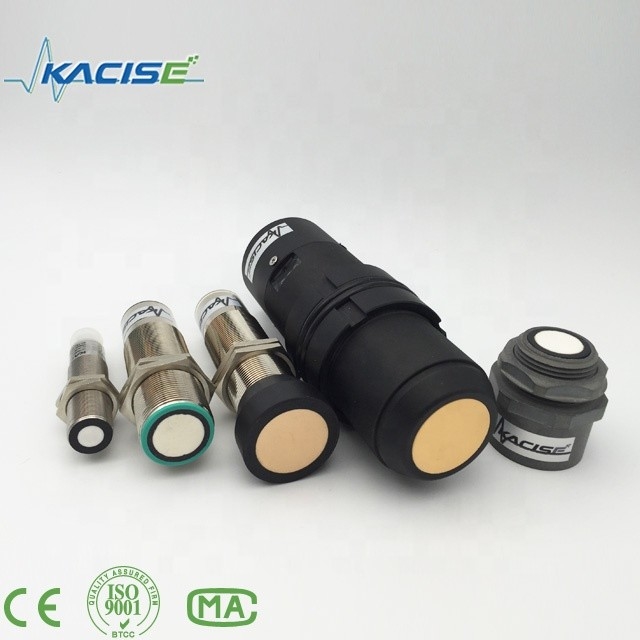

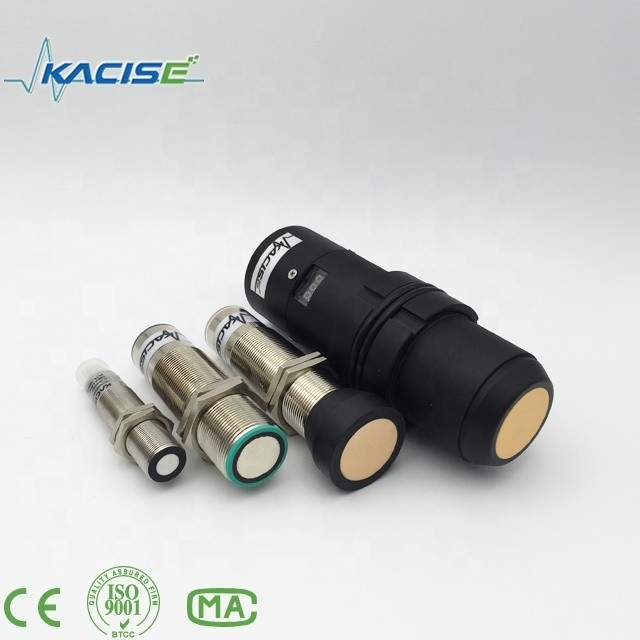

Dieser Sensor bietet eine sehr kurze bis lange Reichweite und eine Reichweite in einem kompakten, robusten PVC- oder Edelstahlgehäuse, das auf IP67-Wasserdurchdringung ausgelegt ist.0V-28V-Betrieb erkennt Objekte von 0.1m bis 10m und liefert Sonarbereichsinformationen von 0,25m bis 10m mit einer Auflösung von 0,001m oder 0,01m. Die enthaltenen Schnittstellenausgabeformate sind Pulsbreiten,Analogspannungsausgang 0/4-20mA Stromausgang, NPN/PNP-Ausgabe und RS485, RS232 Ausgabe modbus-RTU und modbus-ASCII unterstützt.
Parameter |
Allgemeine Angaben |
Abstand zur Messung 100.4000 mm |
Einstellbereich 100,4000 mm |
Nicht verwendbare Fläche 0,200 mm |
Standardzielplatte 100 mm × 100 mm |
Umwandlerfrequenz ca. 112 kHz |
Antwortverzögerung ca. 195 ms |
Indikatoren/Betriebsmittel |
LED blau Einschalten |
Gelb LED Anzeige des Schaltzustands Blinken: Programmfunktion Objekt erkannt |
LED rot dauerhaft rot: Fehlerrot, |
Elektrische Spezifikationen |
Betriebsspannung UB10.30VDC, Ripple 10%ss |
Energieverbrauch P0≤ 900 mW |
Ausgabe |
Analog-Ausgang 0,10V |
Auflösungswertbereich [mm]/4000, jedoch ≥ 0,35 mm |
Abweichung der charakteristischen Kurve ≤ 0,2% des Vollwertes |
Wiederholungsgenauigkeit ≤ 0,1% des vollen Maßstabwerts |
Belastungsimpedenz 0,500 Ohm |
Einfluss der Temperatur ≤ 2% von dem vollständigen Maßstab |
Umweltbedingungen |
Umgebungstemperatur -25,70°C |
Aufbewahrungstemperatur -40,85°C |
Mechanische Spezifikation |
Schutzgrad IP67 |
Verbindungsanschluss M12x1,4-PIN |
mit einer Breite von nicht mehr als 50 mm |
Transducer Epoxidharz/höhlene Glaskugelmischung; Polyurethanschaum |
Gewicht 60 g |
Außensynchronisierung
Der Sensor kann synchronisiert werden, indem eine Quadratwellenspannung nach außen angewendet wird.Der Impuls muss eine Dauer von mehr als 100 μs haben.Der Messzyklus beginnt mit dem Fallrand eines Synchronisationsimpulses. Ein niedriges Niveau > 1 s oder ein offener Synchronisierungseingang führt zum normalen Betrieb des Sensors.Ein hoher Grad an der Synchronisierungseingabe deaktiviert den SensorEs gibt zwei Betriebsarten:
1- Mehrere Sensoren können mit demselben Synchronisationssignal gesteuert werden.
2Die Synchronisationspulse werden zyklisch an einzelne Sensoren gesendet.
Interne Synchronisierung
Die Synchronisationsverbindungen von bis zu 5 Sensoren, die eine interne Synchronisation durchführen können, sind miteinander verbunden.
Die Antwortverzögerung steigt je nach Anzahl der zu synchronisierenden Sensoren.Die Sensoren müssen in einer nicht synchronisierten Weise betrieben werden, um die Evaluierungsgrenzen zu lehren.
Anmerkung:
Wird die Synchronisierungsoption nicht verwendet, muss der Synchronisierungseingang an die Erde (0V) angeschlossen werden oder der Sensor über einen V1-Kabelanschluss (4-Pin) betrieben werden.
Anpassung der Bewertungsgrenzen
Der Ultraschallsensor verfügt über einen analogen Ausgang mit zwei lehrbaren Auswertungsgrenzen, die durch Anbringen der Versorgungsspannung - UBoder + UBDie Versorgungsspannung muss mindestens 1 Sekunde lang auf den TEACH-IN-Eingang angewendet werden. LEDs geben an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat.Die untere Bewertungsgrenze A1 wird mit - U unterrichtet.B, A2 mit + UB.
Es können zwei verschiedene Ausgabefunktionen eingestellt werden:
1Analogwert steigt mit zunehmendem Abstand zum Objekt (steigende Rampe)
2. Analogwert fällt mit zunehmendem Abstand zum Objekt (fallende Rampe)
Die Evaluierungsgrenzwerte dürfen nur innerhalb der ersten 5 Minuten nach der
Um die Bewertungsgrenzen später zu ändern,
Der Benutzer kann die gewünschten Werte erst nach einem neuen Einschalten angeben.
TEACH-IN-Auffahrrampen (A2 > A1)
- Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A1 mit - UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A2 mit + UB
Einheit für die Prüfung der Qualität der Fahrzeuge
- Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A2 mit + UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A1 mit - UB
Voreinstellung
A1: nicht verwendbarer Bereich
A2: Nominaler Messbereich
Betriebsweise: aufsteigende Rampe
Anpassung der Klangkegel-Eigenschaften eines neu entwickelten Ultraschalldruckwandlers aus dem Jahr 2014:
Der Ultraschallsensor ermöglicht zwei verschiedene Formen des Klangkegelns, einen Weitwinkel- und einen Kleinwinkel-Klangkegel.
1. Klangkegel mit kleinem Winkel
- Schalten Sie die Stromversorgung ab.
- Verbinden Sie den Teach-Input-Leiter mit -UB
- Schalten Sie den Strom an.
- die rote LED blinkt einmal mit einer Pause vor der nächsten.
- gelbe LED: dauerhaft eingeschaltet: zeigt das Vorhandensein eines Gegenstandes oder eines störenden Gegenstandes im Sensorbereich an
- trennen Sie den Teach-Input-Leiter von -UB und die Änderung wird gespeichert
2. Weitwinkel-Kegel
- Schalten Sie die Stromversorgung ab.
- Verbinden Sie den Teach-Input-Leiter mit + UB
- Schalten Sie den Strom an.
- die rote LED blinkt doppelt mit einer langen Pause vor der nächsten.
- gelbe LED: dauerhaft eingeschaltet: zeigt einen Gegenstand oder störende Gegenstände im Sensorbereich an
- trennen Sie den Teach-Input-Leiter von + UB und die Änderung wird gespeichert
Einbaubedingungen
Wenn der Sensor bei einer Umgebungstemperatur unter 0°C installiert ist, sollte er bei den Schutzmaßnahmen gut funktionieren.es muss in der Mitte des Gehäusefaden befestigt werden.
Packungs- und Zubehörinformationen
2 Einheiten sind in einem Karton und alle Kartons sind in Standardverpackungen verpackt oder auf Kundenwunsch verfügbar.
Die Zubehörteile sind wie folgt:
a, 2 Meter langes Kabel
b, 2 Muttern zur Befestigung des Sensors
