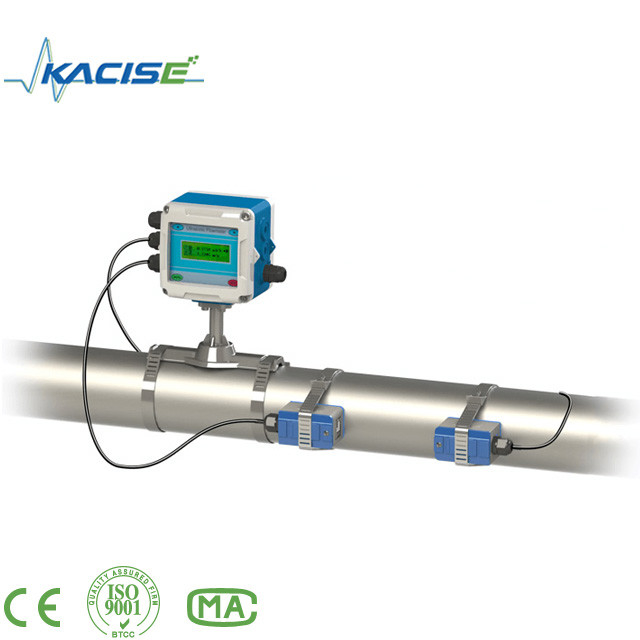

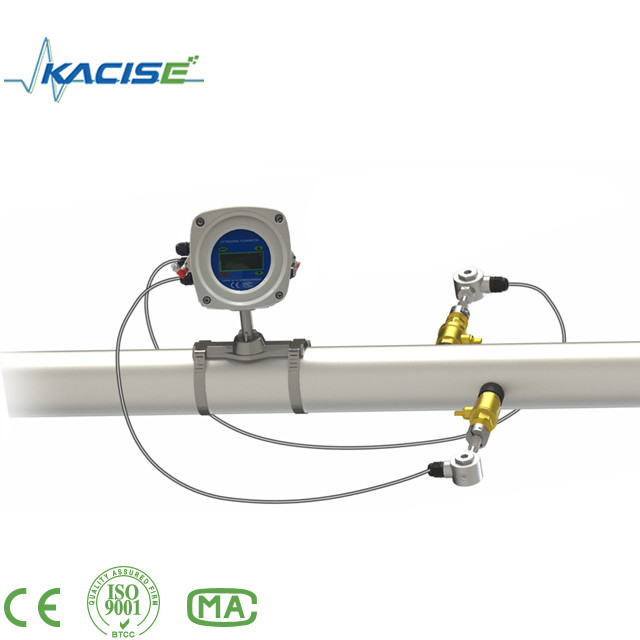

Hochpräzisions-Hochdruck-LPG-Durchflussmesser mit Typ Klemm auf Typ, Stecker in Typ, Rohrtyp

Artikel 2

Spezifikationen

Haupteinheit

Genauigkeit

Besser als ± 1%

Wiederholbarkeit

Mehr als 0,2%

Grundsätze

Prinzip der Messung der Durchfuhrzeit

Messung

Dauer

500 ms

Anzeige

LCD mit Hintergrundbeleuchtung,Anzeige des akkumulierten Stroms/Wärmes, des sofortigen Stroms/Wärmes, der Geschwindigkeit, der Zeit usw.

Ausgabe

Analog-Ausgang: 4-20mA oder 0-20mA Stromausgang. Impedanz 0∼1kWGenauigkeit 0,1%.

OCT-Ausgang: Frequenzsignal (1~9999HZ)

Relais-Ausgang: mehr als 20 Quellsignale (kein Signal, umgekehrter Strom usw.)

RS485-Serieanschluss

Eingabe

Drei analoge Eingänge

Drei-Draht PT100 Widerstandseingang (optional)

Sonstige Aufgaben

Automatische Aufzeichnung der Gesamtdaten der letzten 64 Tage / 64 Monate / 5 Jahre;

Die Anlaufzeit und die entsprechende Durchflussmenge der letzten 64 An- und Ausschaltzeiten.

Funktionsstatus des Instruments in den letzten 64 Tagen

Rohr

Material

Stahl, Edelstahl, Gusseisen, Zementrohr, Kupfer, PVC, Aluminium, FRP usw.

Größe

15-6000 mm

Gerade Rohrstrecke

Im Vorstrom muss er über 10D liegen, im Nachstrom über 5D, im Vorstrom muss die Länge über 30D vom Zugang der Pumpe entfernt sein.

Flüssigkeit

Arten

Wasser, Meerwasser, Industrieabwasser, Säure- und Alkaliflüssigkeit, Alkohol, Bier, alle Arten von Ölen, die Ultraschall übertragen können

Temperatur

Standard: -30°C bis 90°C,Hochtemperatur:-30°C bis 160°C

Trübung

Weniger als 10000 ppm, mit einer kleinen Blase

Flussrichtung

Beidseitige Messung, Nettofluss-/Wärmemessung

Umwelt

Temperatur

Haupteinheit: -30 °C - 80 °C

Umwandler: -40°C-110°C, Temperaturumwandler: nach Anfrage ausgewählt

Luftfeuchtigkeit

Haupteinheit: 85%

Transducer: wasseruntertaubend, Wassertiefe unter 3 m

Kabel

Twisted Pair Line, Standardlänge 20 m, kann auf 500 m verlängert werden (nicht empfohlen); für längere Kabel benötigen Sie den Hersteller.

RS-485-Schnittstelle, Übertragungsdistanz bis zu 1000 m

Stromversorgung

AC220V oder DC24V

Stromverbrauch

weniger als 1,5 W

Protokollen

MODBUS, M-BUS, Fuji erweitertes Protokoll und anderes Fabrikprotokoll
