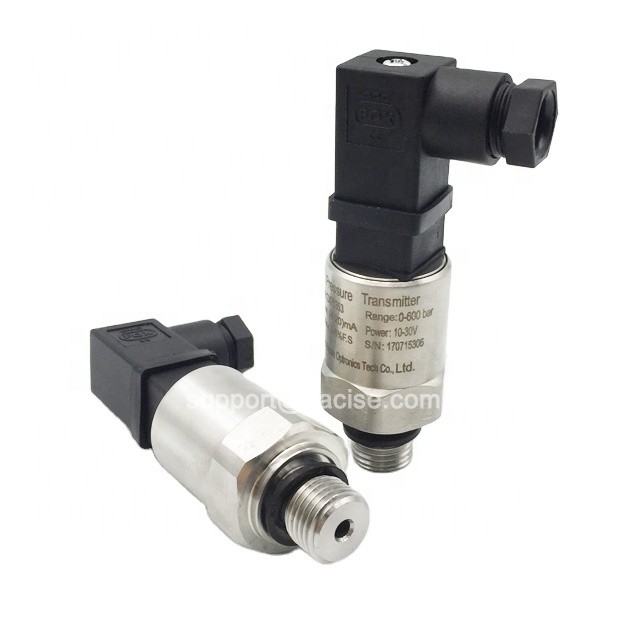

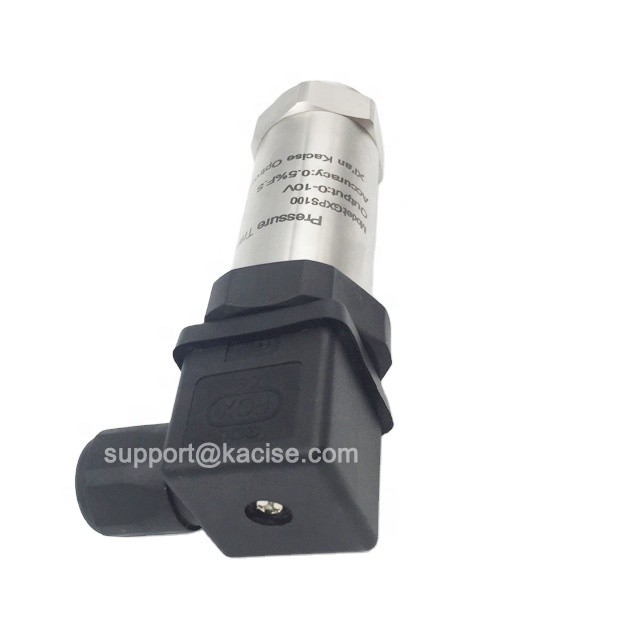

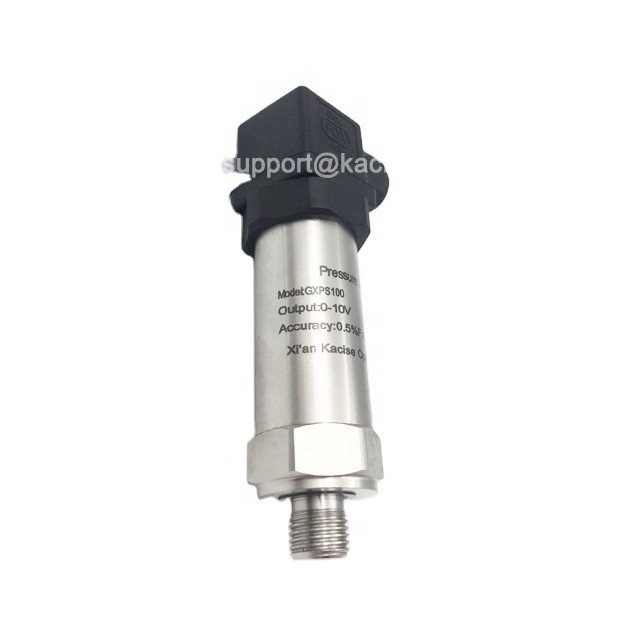

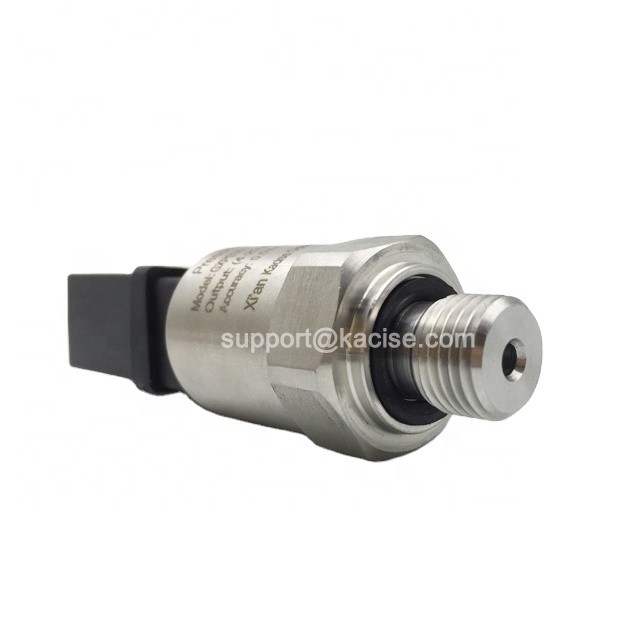

GX Automobilindustrie Kompensationsdruckübertrager

Spezifikationen.

Wert

Druckbereich

0~2bar......60bar

Lastdruck

2 mal der Nennwertdruck (2X)

Bruchdruck

3 mal der Nennwertdruck (3X)

Genauigkeit

Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummern 2 und 3 ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind.

Stabilität

Typischer Wert 1% F.S., maximaler Wert: 2% F.S.

Betriebstemperatur

-40°C bis 125°C

Kompensationstemperatur

-10°C bis 80°C

Mittlere Kompatibilität

Alle kaustischen Medien kompatibel mit 1Cr18Ni9Ti

Elektrische Leistung

3 Drahtsystem

Ausgangssignal

0 bis 5 V

Stromversorgung

10 bis 24 Vdc

Lastdruck

(U-10)/0.02 (Ω)

Isolierung

>100MΩ@50V

Elektrische Leistung

500 V @ 60 Sekunden

Schwingung/Einschlag

10 g/5~2000Hz, Achsen X/Y/Z20g Sinus 11ms

Druckdurchhaltig

2 × 10⁶Druckkreis @25°C

Elektrische Verbindung

Packard, DJ7032-2. Ich bin hier.3, wasserdichtes Gelenk

Druckanschluss

M14x1.5, M12 × 1, G1/2,

Druckart

G,

Bescheinigung

CE-Nummern

EMI/EMC

EMI: EN50081-1/-2; EMV: EN50082-2

Elektrische Verbindung

Drei Drähte

Kabel

Wasserdichtes Gelenk

Packard

Macht

Rot

Eine

Eine

Ausgabe

Blau/Grün

B

B

Kraftbefestigung

Schwarz

C

C

Ausgangssignal

Drei Drähte

0.5~4.5V, 1~3V, 1~5V (dc)
