| Herkunftsort: | Shaanxi, China |
| Markenname: | Kacise |
| Modellnummer: | KEF |
| Preis: | $80.00 - $200.00/pieces |
|---|---|
| Verpackung Informationen: | Karton- oder Kundenanträge verfügbar |
| Versorgungsmaterial-Fähigkeit: | 3000-teilig/Stücke pro Monatsasphaltströmungsmesser |
| Eigenschaft: | Asphaltströmungsmesser | Produkt-Name: | Wirtschaftliches Asphaltgroßhandelsströmungsmesser |
|---|---|---|---|
| Medium: | Leitfähige Flüssigkeit | Stromversorgung: | 220VAC/24VDC/battery |
| Ertrag: | 4-20mA /RS485/HART | Material: | Kohlenstoffstahl/SS304/SS316 |
| Zwischenlagen-Material: | PTFE/PFA/F46/Neoprene/Polyurethane | Verbindung: | Faden-/Flansch-/Klammernflansch |
| Genauigkeit: | 0,5% RS (0,2% optional) | Anwendung: | Messende Flüssigkeiten |
| Hafen: | Shanghai oder anderes |
Beschreibung
GXEFM2000 elektromagnetische flüssige Stickstoffdurchflussmesser sind für die Messung von Flüssigkeiten in den meisten Industriezweigen, einschließlich Wasser, Abwasser, Lebensmittel und Getränke, Pharma und Chemie, bestimmt.
Es gibt zwei grundlegende Bestandteile eines elektromagnetischen Durchflussmessers: 1) Der Detektor, der das Durchflussrohr, die Isolierfolie und die Messelektroden umfaßt, und 2) Der Konverter,die für die Signalverarbeitung zuständige elektronische Vorrichtung, Durchflussberechnung, Anzeige und Ausgabe von Signalen.
Die Baumaterialien der benetzten Teile (Liner und Elektroden) sollten für die Spezifikation der vorgesehenen Betriebsart geeignet sein.Überprüfungen der Kompatibilitäten im Einklang mit der Lieferung jedes Zählers.
Anwendungsbereich
Erdöl, Chemie, Metallurgie, Textil, Papierindustrie, Umweltschutz, Lebensmittelindustrie und Gemeindeverwaltung, Wasserwirtschaft, Heizung, Heiztechnik,Flussbaggerung und andere Felder.
Technische Daten
Messsystem
Meßprinzip | Faradays Gesetz
|
Anwendungsbereich | Elektroleitende Flüssigkeiten |
Messwert | |
Primärer Messwert | Durchflussgeschwindigkeit |
Sekundärer Messwert | Volumenfluss |
Entwurf
Eigenschaften | Vollgeschweißter wartungsfreier Sensor |
Flanschversion mit Volldurchflussrohr | |
Standard- und höhere Druckwerte | |
Großer Durchmesserbereich von DN15~3000 mit für Trinkwasser zugelassene robuste Auskleidungen | |
Branchenspezifische Einfügungslängen | |
Modularer Bau | Das Messsystem besteht aus einem Durchfluss Sensor und Signalwandler. |
Kompakte Version | Mit 511B-Wandler: 110~240Vac Leistung |
Mit 521B-Wandler: 18~36V Gleichstrom | |
Mit W800L/W800W: Batterieversorgung | |
Fernversion | In Wandversion mit 211B-Wandler (110 ~ 240 Vac oder 221B-Wandler 18 ~ 36 V Gleichspannung |
Mit W800F-Wandler: Batteriebetrieb | |
Messbereich | -12... +12m/s /-40... +40ft/s |
Messgenauigkeit
Referenzbedingungen | Strömungsbedingungen ähnlich der Norm EN 29104 |
Medium: Wasser | |
Elektrische Leitfähigkeit:≥300μS/cm | |
Temperatur: +10 ~ +30°C/+50~+80°F | |
Einlass:≥5DN | |
Betriebsdruck: 1 Bar/14,5 psig | |
Genauigkeit des Durchflussmessers | Standard: 0,5% des Zinssatzes |
Facultativ: 0,2% des Satzes |
Betriebsbedingungen
Temperatur | |
Prozesstemperatur | Verpackung aus Hartkautschuk: -5~+60°C |
Polypropylenfolie: -5 ~ +90°C | |
PTEF-Liner: -5~+120°C | |
Umgebungstemperatur | Standard (mit Aluminiumumwandlergehäuse) |
-20 ~ +60°C(Schutz gegen Selbstheizung bei Umgebungstemperatur über 55 °C)°C | |
Strömungstemperatur | - 20 bis 70°C |
Druck | |
Einheitliche Prüfverfahren | DN2200 bis 3000: PN2.5 |
DN1200 bis 2000: PN6 | |
DN200 bis 1000: PN10 | |
DN65 bis 150: PN16 | |
DN10~50: PN40 | |
Sonstiger Druck auf Anfrage | |
ISO-Einsatzlänge | Optional für DN15~600 |
ASME B16.5 | 1 ~ 24 ′′: 150 lb RF |
Sonstiger Druck auf Anfrage | |
JIS | DN10~1000/ 2~40 ¢: 10K |
Sonstiger Druck auf Anfrage | |
Druckabfall | Vernachlässigbar |
Flüssigkeit | |
Körperliche Verfassung | Leitflüssigkeiten |
Elektroleitung | ≥5μS/cm |
Zulässiger Gasgehalt (Volumen) | ≤ 5% |
Zulässiger Feststoffgehalt | ≤70% |
Einbaubedingungen
Einrichtung | Achten Sie darauf, dass der Durchflusssensor immer voll ist |
Genaue Informationen finden Sie in Kapitel für die Installation | |
Strömungsrichtung | Vorwärts und rückwärts |
Pfeil auf dem Durchflusssensor zeigt positive Durchfluss Richtung | |
Einlasslauf | ≥ 5 DN |
Ausgangslänge | ≥ 2 DN |
Prozessverbindung
Flansche | |
Einheitliche Prüfungen | DN25~3000 in PN6~40 |
ASME | 1 ~ 120 ̊ in 150 lb RF |
JIS | 25 ~ 1000 in 10 ~ 20k |
Konstruktion der Dichtungsoberfläche | RF |
| Andere Größen oder Druckgrößen auf Anfrage |

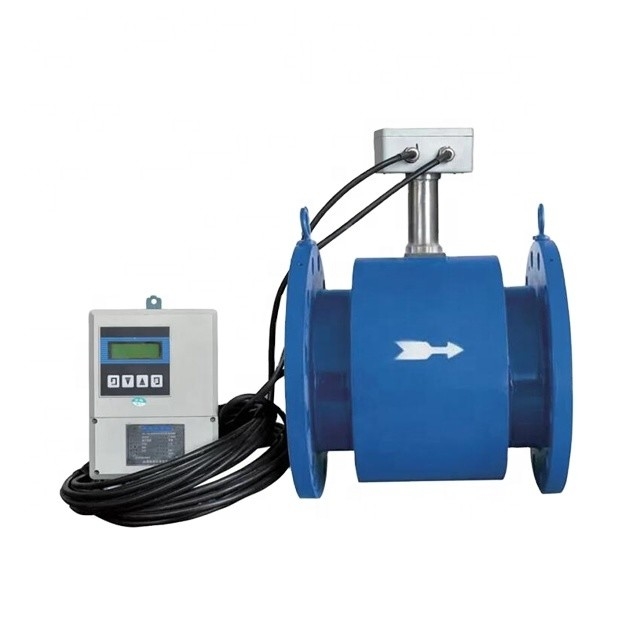

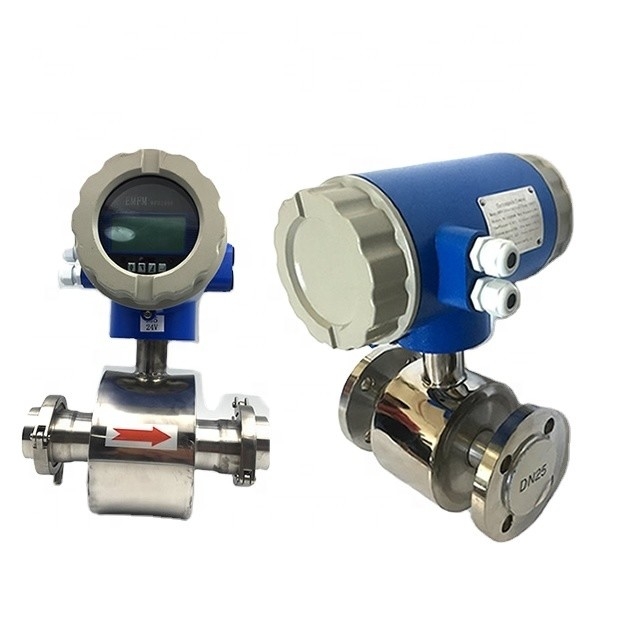

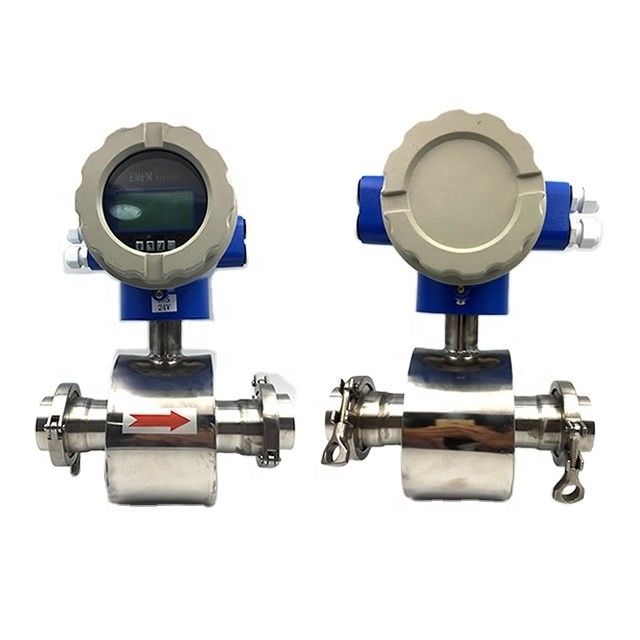

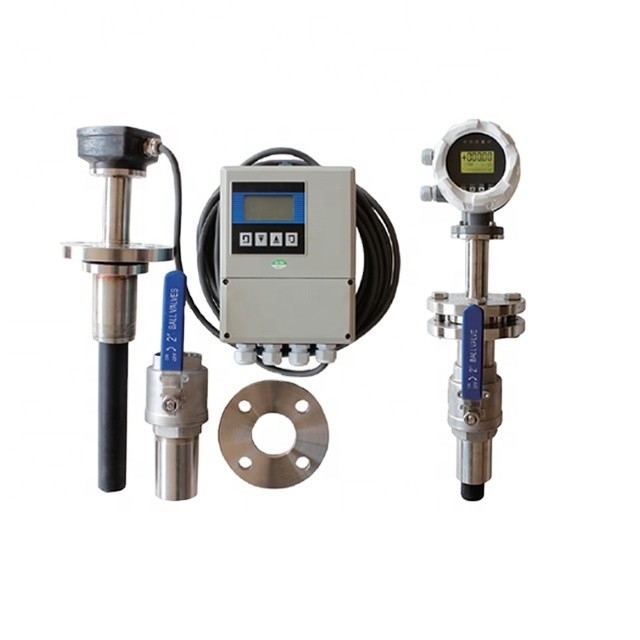

Produktbild
Wir liefern qualitativ hochwertige Durchflussmesser, lassen Sie uns bitte Ihre Anforderungen wissen, wir werden unser Bestes tun, um die am besten geeignete Lösung für Sie zu bieten.Wir antworten Ihnen innerhalb von 24 Stunden..
