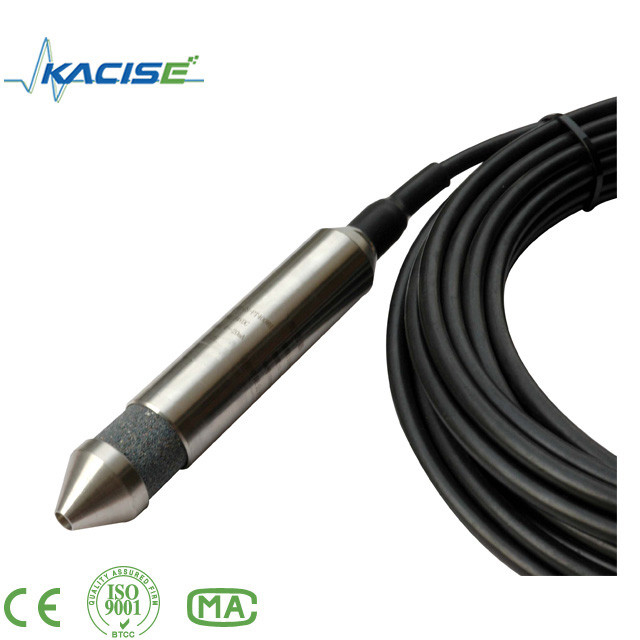

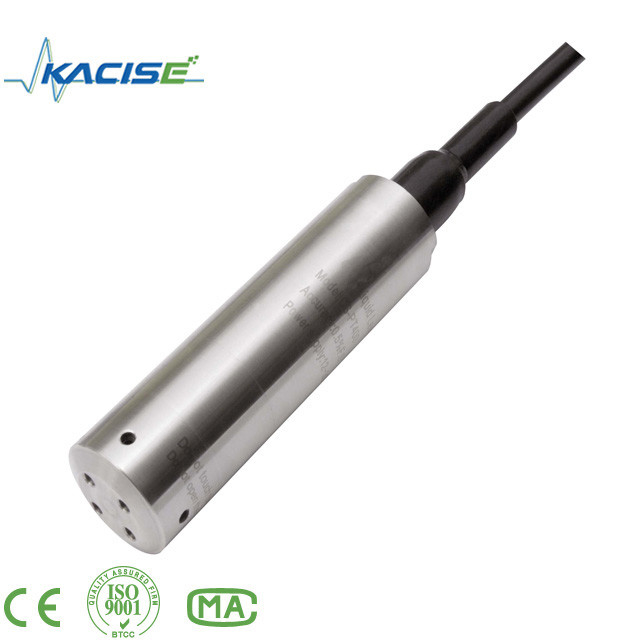

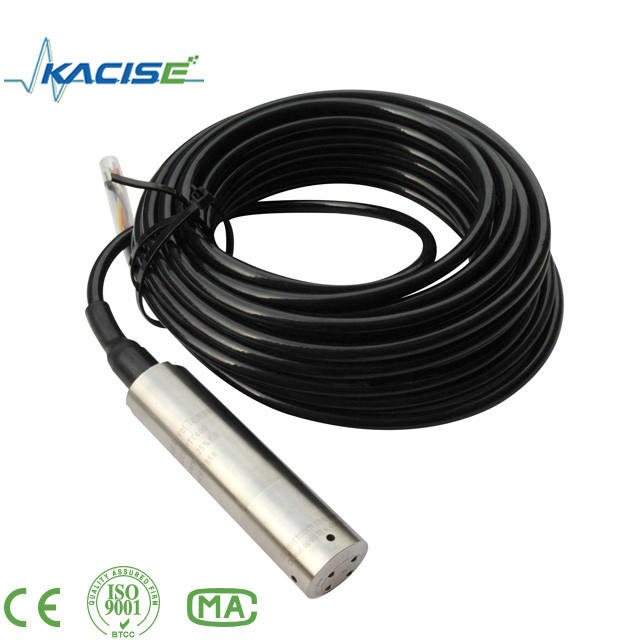

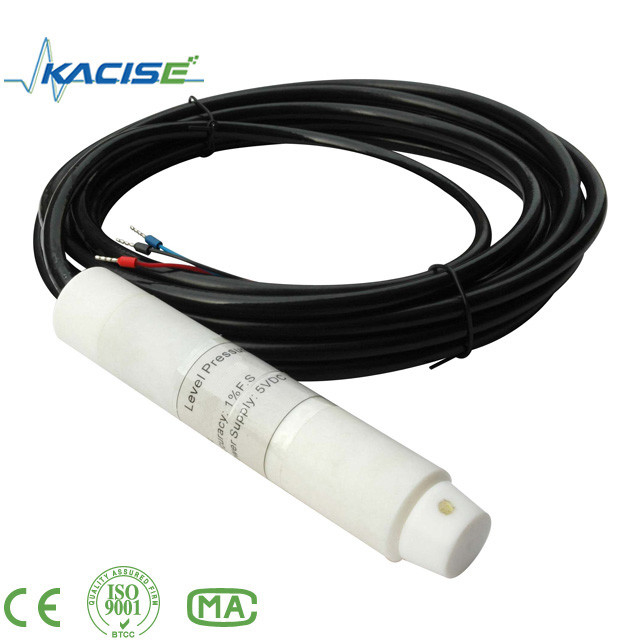

GXPS240Hochfrequente Wasserversorgungsdruckübertrager
1.Parameter
Spezifikationen. | Wert |
Druckbereich | 0~0,5MPa......60MPa |
Lastdruck | 1.5 mal der Nennwertdruck (1.5X) |
Bruchdruck | 3 mal der Nennwertdruck (3X) |
Genauigkeit | ± 0,5% F.S, ± 1,0% F.S. |
Stabilität | Der typische Wert beträgt 0,25% F.S., maximal 0,4% F.S. |
Betriebstemperatur | -40°C bis 125°C |
Kompensationstemperatur | -10°C bis 70°C |
Mittlere Kompatibilität | Alle kaustischen Medien kompatibel mit 1Cr18Ni9Ti |
Elektrische Leistung | 2 Drahtsystem | 3 Drahtsystem |
Ausgangssignal | 4 bis 20 mA | 0 bis 5 V | 0 bis 10 V |
Stromversorgung | 10 bis 30 Vdc | 8 ~ 30 Vdc | 12 bis 30 Vdc |
Lastdruck | (U-10)/0.02 (Ω) | >100 kΩ |
Isolierung | >100M Ω@50V |
Elektrische Leistung | 500 V @ 60 Sekunden |
Schwingung/Einschlag | 10 g/5~2000Hz, Achsen X/Y/Z20g Sinus 11ms |
Druckdurchhaltig | 2 × 106Druckkreis @25°C |
Anzeigebereich | -9999~99999@PS101A/C |
Elektrische Verbindung | Terminal + wasserdichte Steckdose; Schutz: IP65 |
Druckanschluss | M20x1.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Druckart | G, A | Antwortzeit: 10 ms |
Bescheinigung | Explosionssichere Isolierung D, CE-Zertifikat |
EMI/EMC | EMI: EN50081-1/-2; EMV: EN50082-2 |
2. Anschlussmodus und -struktur:
Hinterdeckel mit Endgerätdefinition |
Das ist Mark. | + | - | | |
Strom | 24Vdc | 4 bis 20 mA | | Schildkabel |
Spannung | 24 ((+) | - Ich weiß nicht. | 24(-) | Schildkabel |
Ausgangssignal |
Zwei Drähte | 4 bis 20 mA |
Drei Drähte | 0 ~ 5V, 0,5 ~ 4,5V, 1 ~ 5V, 0 ~ 10V ((DC) |
Anweisungen
Ein Typ:Hohe Temperatur, Isolierung explosionssicher, Drucksender mit Anzeige, Endleitungsausgang.
Typ B:Isolierung Explosionssicherheit Druckübertrager, Endstecker
Typ C:Explosionssicher mit Anzeigendrucktransmitter, Endleitungsausgang
3. Merkmal
1) Genauigkeit:00,5% F.S.
2)Druckschlagspulverbindung
3) Mehrfacher Druckbereich und Signallausgang
4) Verschiedene Verbindungs- und Druckanschlüsse
5) Nichtpolarität zwei Leitungsstromleistung
6) Explosionssicherheit, Isolation und Explosionssicherheit
7) CE-Zertifikat
8) Das Display kann konfiguriert werden
4. Anwendungen
1) Frequenzumwandlung Wasserversorgung
2) Druckgasen
3. Wasser aus dem Wasserhahn 4 Fernbedienung
4) Zentrale Klimaanlage
5) Automatisches Erkennungssystem
6. Echtzeitmanagement
7) Messung des Drucks im Rohr und im Tank
8) Kesselheizung
I. Der Sensor ist speziell für Raumfahrt, Erdöl, Chemie, Bergbaumaschinen, Mikrodruckmesssysteme, Hochgeschwindigkeitsbahnfahrzeuge ausgelegt.
Der Kunde verbreitet sich auf der ganzen Welt für den Schiffbau, die Speziallastwagenindustrie, die chemische Industrie,
III. Die.Unserem Kunden helfen, die Kosten zu senken.
5. Paket
