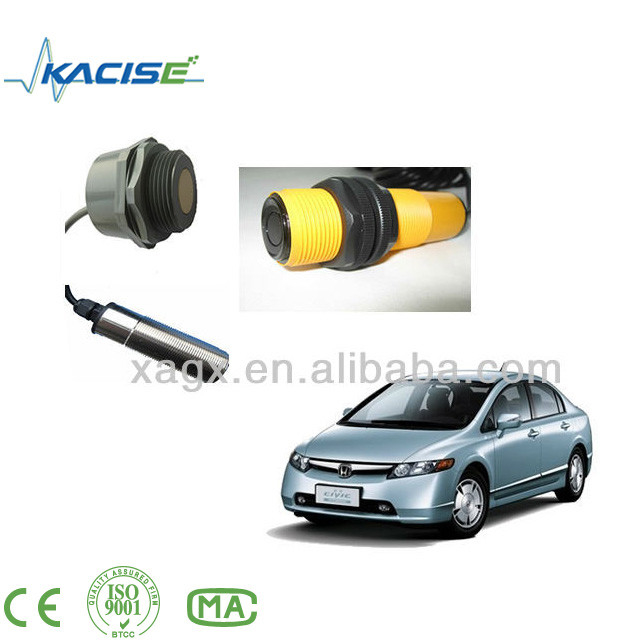

2018 Ultraschall piezoelektrische Wandler Sensor

Dieser Sensor bietet eine sehr kurze bis lange Reichweite und eine Reichweite in einem kompakten, robusten PVC- oder Edelstahlgehäuse, das auf IP67-Wasserdurchdringung ausgelegt ist.0V-28V-Betrieb erkennt Objekte von 0.1m bis 10m und liefert Sonarbereichsinformationen von 0,25m bis 10m mit einer Auflösung von 0,001m oder 0,01m. Die eingeschlossenen Schnittstellenausgabeformate sind Pulsebreite,Analogspannungsausgang, NPN/PNP-Ausgabe und serielle digitale Ausgabe.

2. AbmessungenIch bin nicht derjenige.Einheit:mm)

Bei Modultyp M18 sind die Abmessungen wie folgt:

A = Φ18.0±0.5 E=Φ12.0±0.5
B ist 66.0±0.5 F=Φ28.0±0.5
C ist 27.0±0.5 G = 10.0±0.5
D ist 12.0±0.5 H = 12.0±0.5

3. Merkmale

1) für Außen- oder Innenräume bestimmt

2) Hohe Empfindlichkeit

3) Die Messwerte können bis zu alle 33 mS ((30 Hz) innerhalb von 3 Metern oder bis zu alle 80 mS ((12,5 Hz) innerhalb von 10 Metern auftreten.

4) Der Freilaufbetrieb kann fortlaufend Messung und Ausgabe von Rangerinformationen ermöglichen.

5) 9V-28V-Versorgung mit sehr niedrigem Durchschnittsstromverbrauch

6) Mehrfach-Ausgabe wie analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can-Bus.

7) Der Sensor arbeitet bei 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

4. Anwendungen

1)Messung des Tankniveaus

2) Messung der Behälterhöhe

3) Nachweis der Nähezonen

4) Erkennung von Personen

5) Roboter-Rangeing-Sensor

6) Autonome Navigation

7) Multi-Sensor-Navigation

8) Entfernungsmessung

9) Entdeckung von Objekten in großer Entfernung

10) Industrieller Sensor

5Packungs- und Zubehörinformationen

2 Einheiten befinden sich in einem Karton und alle Kartons sind in Standardverpackungen oder Kundenanfragen verpackt.

Die Zubehörteile sind wie folgt:

a, 2 Meter langes Kabel

b, 2 Muttern zur Befestigung des Sensors

6. Bestellinformationen

GX_US_Der Wert des Zinses-BBB-CCC-DDD-Elektro- und Elektronikgeräte

BBB: Entfernungsbereich

003-30cm 005-50cm

010-100cm 030-300cm

060 bis 600 cmAndere reserviert

CCC: Schnittstellentyp

0V5-Analog 0-5V

1V5- Analog 1-5V

0VA- Analog 0-10V

1VA- Analog 1-10V

4MA- Analog 4-20mA

SER-RS485-Schnittstelle

CAN-Can-Bus-Schnittstelle

PUL-PUL-Impuls

PMP-PMP-Puls

Nicht-NPN-Schalter

PNP-PNP-Schalter

Andere - Vorbehaltlich

DDD: Kabelanschlussmethode

Kabel mit festem Anschluss

M12-M12 Steckdose

Elektro- und Elektronikgeräte: Kabellänge

XXX-Beschreibung der Kabellänge, die Kabellänge sollte weniger als 15 m betragen, die Anzahl weniger als 150

Z.B. GX_US_S30-700-SER-FIX-080
