Beschreibung des Produkts
Einleitung

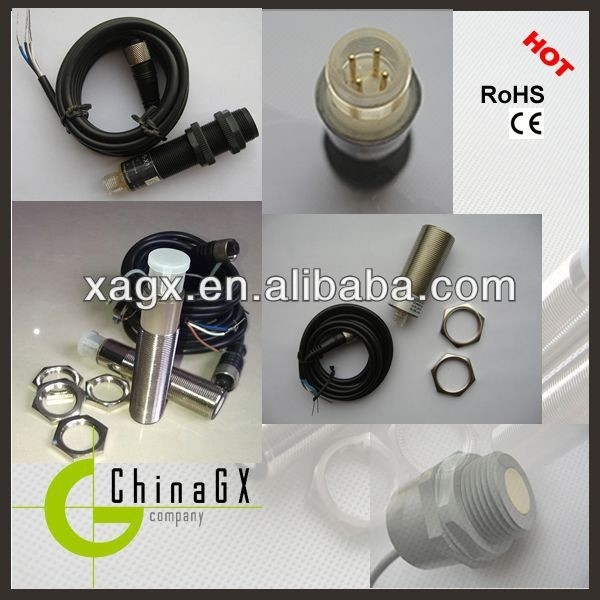

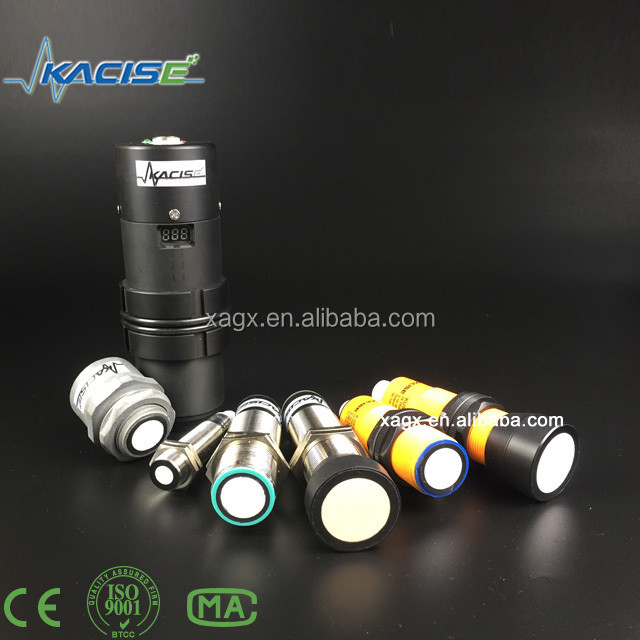

Die Ultraschallsensoren der GXUS-Serie decken eine Vielzahl von Anwendungsfällen in der industriellen Automatisierung ab.Mess- oder Nachweisarbeiten am Füllstand an Toren und Türöffnungen: sie bieten Lösungen für die unterschiedlichsten Anwendungsbedürfnisse.
Sensoren mit digitalen Schaltenausgängen oder einer analogen 4-20 mA-Schnittstelle sind üblich.Die meisten Sensoren können über eine Schnittstelle eingeleitet oder parametriert werden und daher an die jeweilige Anwendung angepasst werden.
Eigenschaften
Hochauflösung
Kurze Reaktionszeit
Kleine blinde Zone
Verschiedene verfügbare Ausgänge: Switch, analoge oder RS232/485 Ausgabe
Spezifikation
GXUS-M18
GXUS-M30
|
Sensorbereich
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Standard-Zielplatte
|
100 mm x 100 mm
|
|
Frequenz des Wandlers
|
ca. 255 kHz
|
|
Antwortverzögerung
|
ca. 125 ms
|
|
LED blau
|
Strom eingesetzt
|
|
LED-gelb
|
Festkörper: Objekt im Bewertungsspielraum
|
|
Blinken: Programmfunktion, Objekt erkannt
|
|
LED rot
|
Feststoff: Fehler
|
|
Blinken: Programmfunktion, kein Objekt erkannt
|
|
Betriebsspannung UB
|
10... 30 V Gleichstrom, Wellen 10 % SS
|
|
Stromzufuhr ohne Last I0
|
≤45 mA
|
|
Ausgabeart
|
1 analoger Ausgang 0-10V oder 4...20mA.
|
|
Entschließung
|
0.11 mm bei maximaler Sensorreichweite
|
|
Abweichung der charakteristischen Kurve
|
±1 % des Gesamtwerts
|
|
Wiederholungsgenauigkeit
|
±0.1 % des Vollwertes
|
|
Belastungsimpedanz
|
> 1 kOhm
|
|
Einfluss der Temperatur
|
±1.5 % des Gesamtwerts
|
|
Umgebungstemperatur
|
-25... 70 °C (-13... 158 °F)
|
|
Lagertemperatur
|
-40... 85 °C (-40... 185 °F)
|
|
Anschlussart
|
Geräteanschluss M12 x 1, 4-Pin
|
|
Schutzgrad
|
IP65 (IP66 wählbar)
|
|
Material
|
Gehäuse: vernickeltes Messing
oder aus rostfreiem Stahl
oder Kunststoff
|
|
Umwandler: Epoxidharz/höhle Glaskugelmischung;
Polyurethanschaum
|
Anpassung der Bewertungsgrenzen
Der Ultraschallsensor verfügt über einen analogen Ausgang mit zwei lehrbaren Auswertungsgrenzen, die durch Anbringen der Versorgungsspannung -UB oder +UB auf den TEACH-IN-Eingang gesetzt werden.Die Versorgungsspannung muss mindestens 1 Sekunde lang auf den TEACH-IN-Eingang angewendet werden.. LEDs geben an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat.
Es können zwei verschiedene Ausgabefunktionen eingestellt werden:
1Analogwert steigt mit zunehmendem Abstand zum Objekt (steigende Rampe)
2. Analogwert fällt mit zunehmendem Abstand zum Objekt (fallende Rampe)
Die Evaluierungsgrenzwerte dürfen nur innerhalb der ersten 5 Minuten nach derMacht an.
Um die Bewertungsgrenzen später zu ändern,Der Benutzer kann die gewünschten Werte erst nach einem neuen Einschalten angeben.
TEACH-IN-Auffahrrampen (A2 > A1)
-Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A1 mit - UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A2 mit + UB
Einheit für die Prüfung der Qualität der Fahrzeuge
-Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A2 mit + UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A1 mit - UB
Voreinstellung
A1: nicht verwendbarer Bereich
A2: Nominaler Messbereich
Betriebsweise: aufsteigende Rampe
LED-Displays
|
Anzeigen in Abhängigkeit vom Betriebsmodus
|
Rote LED
|
Gelbe LED
|
|
TEACH-IN-Evaluierungsgrenze
Objekt erkannt
Kein Objekt erkannt.
Objekt unsicher (TEACH-IN ungültig)
|
abgeschaltet
Blitze
auf
|
Blitze
abgeschaltet
abgeschaltet
|
|
Normalmodus (Bewertungsbereich)
|
abgeschaltet
|
auf
|
|
Schuld
|
auf
|
vorheriger Zustand
|
GXUS-M56
|
Entfernungsbereich
|
50...500 mm;100...1000 mm;200...3000 mm;300...5000 mm;
500...6000 mm
|
|
Entschließung
|
3 mm oder 0,1%(Welche ist größer?)
|
|
Reaktionszeit
|
< 200 ms
|
|
Anzeige
|
LED-Leuchte
|
|
Emissionswinkel
|
20°
|
|
Analog-Ausgabe
|
4~20mA/500Ω Belastung
|
|
SHexenproduktion
|
Relais DC 30V/ 5A, PNP/NPN(Nicht erlaubt)
|
|
Einheit für die Bereitstellung von Daten
|
MODBUS-Protokoll oder angepasstes Protokoll (optional))
|
|
Stromversorgung
|
Standard 24VDC(±15%)
|
|
Umgebungstemperatur
|
- 20~+60°C
|
|
Schutzklasse
|
IP65 (IP66 ist wählbar)
|
|
Einrichtung
|
M56*2
|
