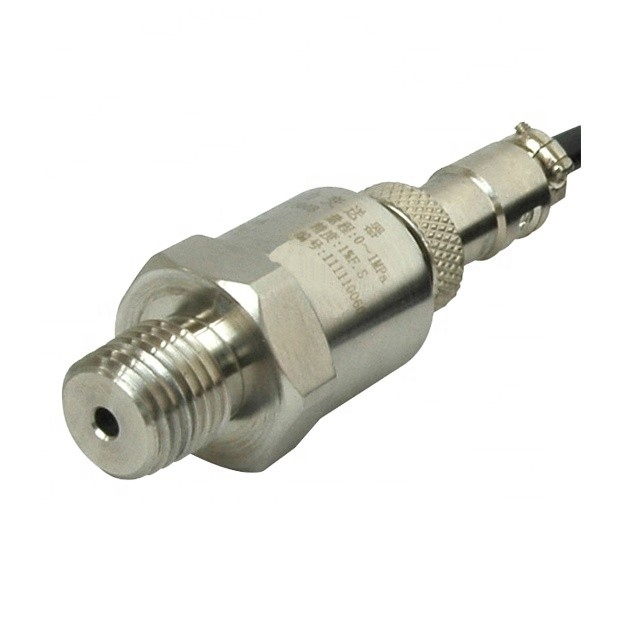

Öldrucksensor aus Edelstahl M20x1.5 Öldruckschalter

Spezifikationen.

Wert

Druckbereich

0 ~ 0,1 MPa...... 200 MPa

Lastdruck

2 mal der Nenndruck (1.5X)

Bruchdruck

4 mal der Nennwertdruck (3X)

Genauigkeit

Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Prüfwerte ist der Prüfer zu prüfen, ob die in Anhang I der Verordnung (EU) Nr. 528/2012 vorgesehenen Prüfwerte erfüllt sind.

Stabilität

Typischer Wert 0,25% F.S./Jahr, maximal 0,4% F.S.

Betriebstemperatur

-50°C bis 150°C

Kompensationstemperatur

-20°C bis 120°C

Mittlere Kompatibilität

Alle kaustischen Medien kompatibel mit 1Cr18Ni9Ti

Elektrische Leistung

2 Drahtsystem

3/4-Draht-System

Ausgangssignal

4 bis 20 mA

0 bis 20 mA

0 bis 10 mA

0 bis 5 V

0 bis 10 V

Stromversorgung

12 bis 30 Vdc

12 bis 30 Vdc

Lastdruck

(U-10)/0.02 (Ω)

>20kΩ

Isolierung

>100M Ω@50V

Elektrische Leistung

500 V @ 60 Sekunden

Schwingung/Einschlag

10 g/5~2000Hz, Achsen X/Y/Z20g Sinus 11ms

Druckdurchhaltig

2 × 10⁶Druckkreis @25°C

Elektrische Verbindung

Hirsmann,Luftklemmen,Festkabel,wasserdichtes Kabel

Anzeigebereich

-999 bis 1999

Druckanschluss

M20x1.5,G1/4,G1/2,R1/2,NPT1/2,NPT1/4

Druckart

G,S

Reaktionszeit:10 ms

EMI/EMC

EWI:Einheit für die Berechnung der Nennwerte;EMV: EN50082-2

Elektrische Verbindung

2 Draht

3 Draht

4 Draht

Kabel

Hirsmann

Luftklemmen

Macht

Macht

Leistung +

Rot

1

1

Ausgabe

Ausgabe

Ausgabe+

Blau

2

2

Kraftbefestigung

Macht...

Schwarz

3

3

Ausgabe

Grün

Schild

abgeschirmt

Schild

Gelb

4
