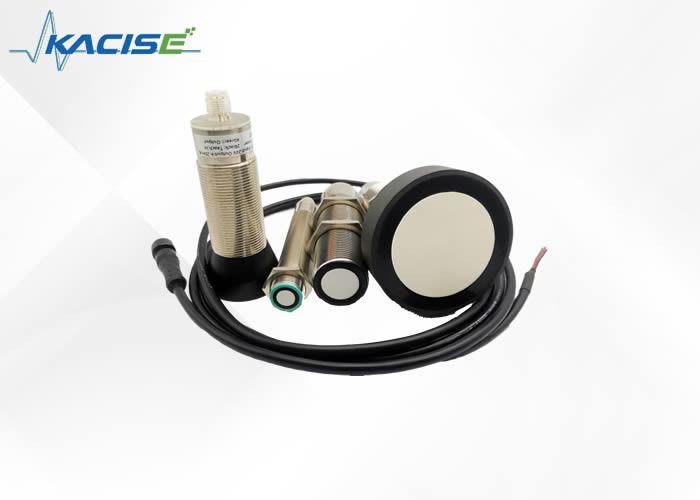

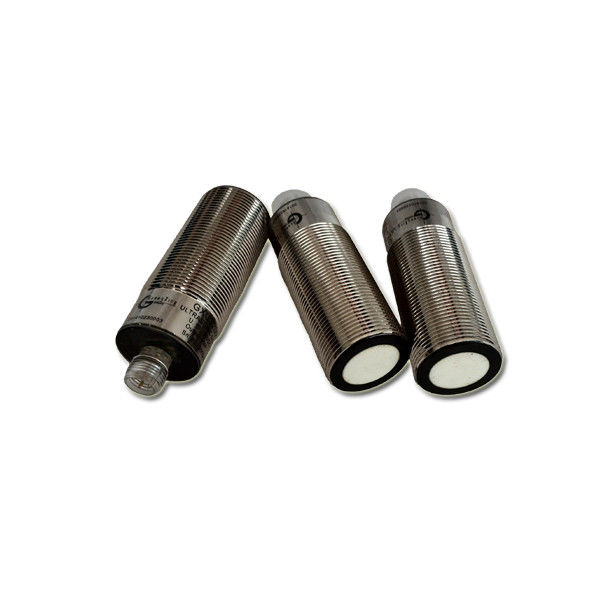

Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66

Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66

Herkunftsort:

Shaanxi, China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KUS3000

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Gebrauch:
Stellungsgeber
Theorie:
Ultraschall-Sensor
Ausgabe:
0-5V 0-10V 4-20mA RS485 Ertrag, wie Sie mögen
Name:
Ultraschallwandler 40khz
Bereich der Arbeit:
40 MHz
Anwendung:
wasserdichter Ultraschall-Sensor
Hafen:
Shanghai oder anderes
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Preis
$125.00 - $350.00/pieces
Verpackung Informationen
1pc/box, 40boxes/carton oder Kundenanträge verfügbar
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
10000-teilig/Stücke pro Woche verkäuflich
Beschreibung des Produkts
KUS3000 sErEinheitSieIch...tRasseauf- Ich weiß. Übertrager
Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 0

DIchIch...nsIchaufs

Die Einheit im Diagramm ist mm.

 Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 1Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 2



Abmessungen des Sendegeräts der Serie M18 Abmessungen des Sendegeräts der Serie M30 type1

Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 3Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 4

Abmessungen des Sendegeräts der Serie M30 Typ2 Abmessungen des Sendegeräts der Serie M30 Typ3



2. EIch...EcktraufIchc IchntErfacE EinndsIchgnEinIch...s dEfinIchtIchon

Wasserdichtes Ultraschallsensor mit Wiederholgenauigkeit ≤ 1% und Schutzgrad IP66 5

Parameter

AllgemeinesPECInKatzeIchEinheiten



M18
Sensorbereich 150... 1000 mm
Anpassungsbereich 150... 1000 mm
Nicht verwendbarer Bereich 0... 150 mm
Antwortverzögerung ca. 10 ms



M30-Typ1
Sensorbereich 200... 2000 mm
Anpassungsbereich 200....2000 mm
Nicht verwendbarer Bereich 0... 200 mm
Antwortverzögerung ca. 10 ms



M30-Typ2
Sensorbereich 300... 3500 mm
Anpassungsbereich 300... 3500 mm
Nicht verwendbarer Bereich 0... 300 mm
Antwortverzögerung ca. 20 ms



M30-Typ3
Sensorbereich 400... 6500 mm oder 600-12000 mm
Anpassungsbereich 400....6500 mm oder 600-12000 mm
Nicht verwendbarer Bereich 0... 400 mm
Antwortverzögerung ca. 40 ms

InneresIchcatAusrüstung/oPerraSiehengmEins

LED blau

Blinken: Programm kann ausgeführt werden, dieser Status

Die blaue LED blinkt etwa 5 Minuten, nachdem der Sensor eingeschaltet ist, um anzuzeigen, dass der Sensor programmiert werden kann, und dann wird die blaue LED ständig eingeschaltet, um den Stromstatus anzuzeigen.

LED-gelb

Angabe des Umschaltzustands

Blinken: Objekt während der Programmfunktion erkannt

LED rot

Normaler Betrieb: Licht leuchtet an und zeigt einen Fehler auf.

Programmierung: Blinken, Echo verloren, das bedeutet, dass der Sensor bedeckt ist oder kein Objekt vor dem Sensor,

Dieect- Ich weiß.Kalz spEckInKatzeIchEinheiten

Betriebsspannung UB 13... 30 V Gleichspannung, Wellenwelle 10 % SS
Stromzufuhr ohne Last I0 ≤ 45 mA

IOT-Version

Betriebsspannung UB 3.3-16 DC, Wellenfrequenz 10 % SS
Stromzufuhr ohne Last I0 ≤ 15 mA, Schlafmodus≤1 mA, Weckzeit von uart.

InEinfügen

Eingabetyp 1 TEACH-IN-Eingabe
Betriebsbereich A1: 0V/GND... +1 V, Betriebsbereich A2: +6 V.+UB
Eintrittsimpedanz: > 4,7 kΩ; TEACH-IN-Programmpuls: ≥ 1 s

AusgabeAus

Ausgabeart

1 Schalter Ausgang E4, NPN NO/NC, programmierbar

2 Schalter-Ausgang E4, PNP NO/NC, programmierbar

3 Analog 0-10V Ausgang E4 programmierbar.

4 Analog 4-20mA Ausgang E4 programmierbar

5 RS485 Ausgang E4 programmierbar.

Nennbetriebsstrom Ie 200 mA, kurzschalt-/Überlastschutz
Voreinstellung Schaltpunkt A1:150 mm Schaltpunkt A2: 1000 mm
Spannungsabfall ≤ 2,5 V
Wiederholungsgenauigkeit ≤ 1 %
Schaltfrequenz f ≤ 13 Hz (auf die Hochfrequenzversion zugeschnitten)
Histerese im Bereich H 5 % der eingestellten Betriebsstrecke
Einfluss der Temperatur ± 1% des vollständigen Skalenwerts

- Ich weiß.Ichent conDieSieheon

Umgebungstemperatur -25...70°C (248...343K)
Lagertemperatur -40...85°C (233...358K)

Ich...chEinIchcAl SpezifikationInKatzeIchEinheiten

Verbindung V1-Anschluss ((M12×1), 4-Pin
Schutzgrad IP-Qualität
Materielle Unterkünfte mit einer Breite von nicht mehr als 20 mm,
Übertrager

Epoxidharz/höhlene Glaskugelmischung;

Schaumstoff aus Polyurethan, PBT-Abdeckung



InStaIch...Ich...EintIchon cSchlechteIchtIchaufs



Wenn der Sensor bei einer Umgebungstemperatur von unter 0°C installiert ist, sollte er bei den Schutzmaßnahmen gut funktionieren.es muss in der Mitte des Gehäusefaden befestigt werden.



Bestellinformationen



KUS Körpergröße Ausgabe Maximaler Bereich Beschreibung
  M18 Für den M18-Karosserie, die maximale Reichweite für M18 ist 1000mm
M30-Typ1 Die maximale Reichweite beträgt 2000 mm für den M30.
M30-Typ2 Die maximale Reichweite beträgt 3000 mm für den M30.
M30-Typ3 Für den M30-Karosserie ist die maximale Reichweite 6000mm für den M30
Individualisiert Individualisiert
  NPN Ausgang ist NPN
PNP Ausgabe ist PNP
- Ich weiß nicht. Ausgang ist Vout 0-10V
Ausfall Ausgang ist 4-20mA
RS485 Ausgang ist RS485
    XXX mm

XXX mm ist der maximale Messbereich

Bei M18 beträgt die maximale Reichweite 1000 mm.

Bei M30 beträgt die maximale Reichweite 6000 mm.

KUS M30 RS485 2000 mm
