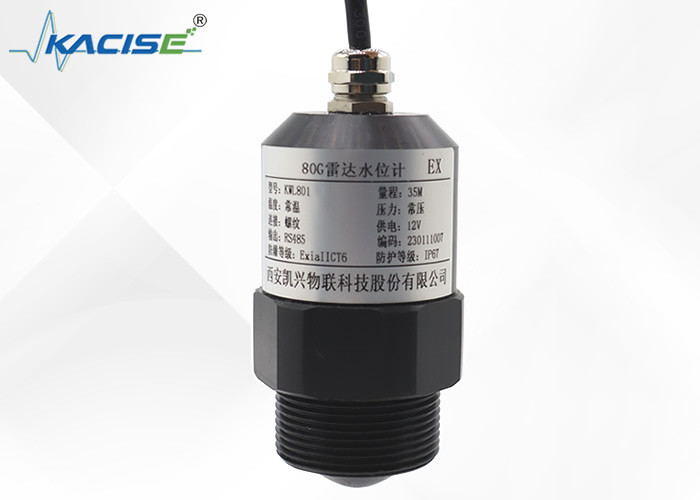

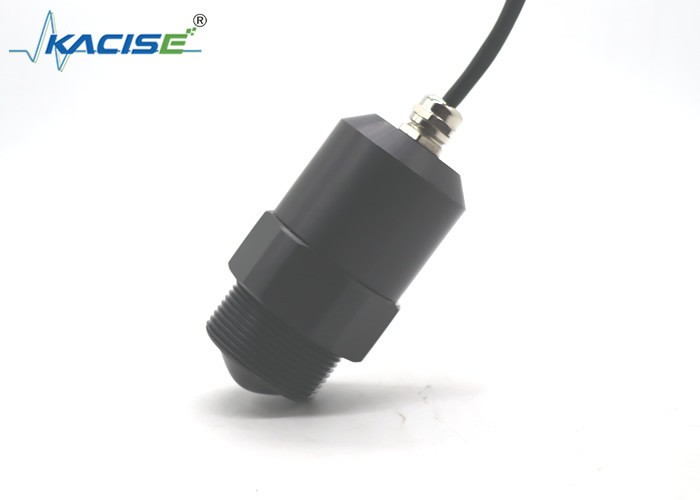

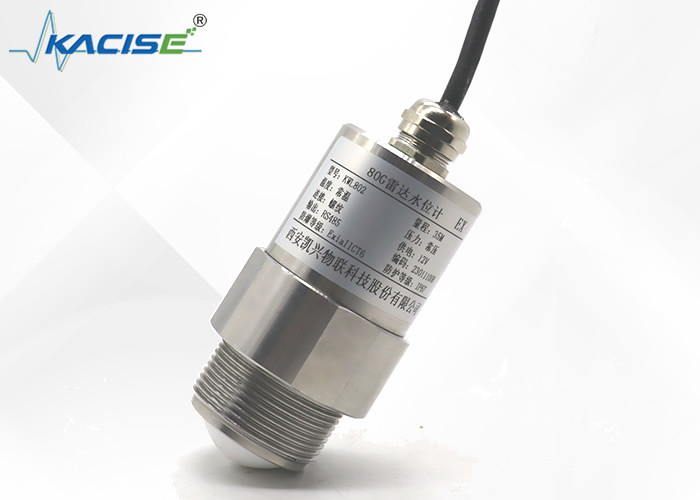

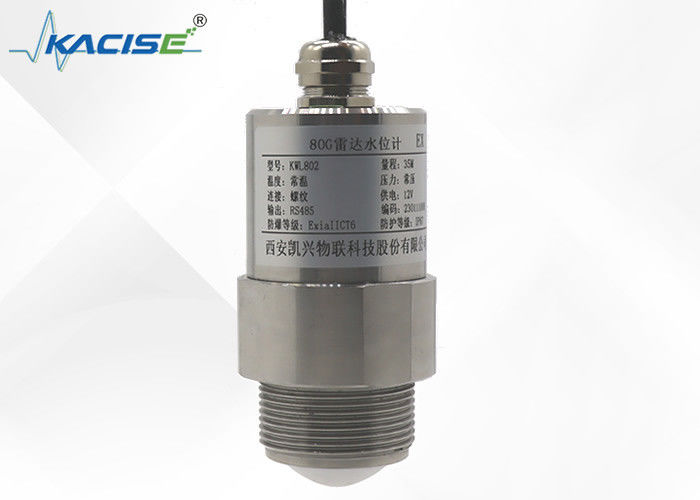

KWL800 76 - Wasserspiegel-Sensor des ununterbrochenen Wellenradars 81GHz FM mit Kommunikation RS485 Modbus

Ununterbrochenen Wellenradars KWL800 65m des Wasserspiegel-Sensor Strecken-76-81GHz FM mit Kommunikation RS485 Modbus

Einleitung

Niveauschalter-Reihenprodukte des Radars KWL800 beziehen sich die auf frequenzmodulierten Radarprodukte der ununterbrochenen Welle (FMCW), die an 76-81GHz arbeiten. Die maximale Reichweite des Produktes kann 65m erreichen, und die blinde Zone ist innerhalb 10 cm. Wegen seiner höheren Arbeitsfrequenz, größeren Bandbreite und höheren Maßgenauigkeit.


Eigenschaft

Das ⚫, das auf CMOS-Millimeterwellenhochfrequenzchip basiert, verwirklichen kompaktere Hochfrequenz
Architektur, höheres störsignalisierendes Verhältnis und kleineres Totgebiet.
⚫ höhere Maßentschließung und Maßgenauigkeit.
⚫, das schmaler Antennenöffnungswinkel 6°, die Störung in der Installationsumwelt ist, hat weniger
Auswirkung auf das Instrument und die Installation ist bequemer.
⚫ integrierter Linsenentwurf, kompakte Größe.


Installations-Methode

Es gibt zwei Punkte, zum während der Installation zu beachten:

(1) garantieren, dass das Meter zur Wasseroberfläche senkrecht ist.

(2) Avoid Strahlen von Bestrahlungsstörungsgegenständen ausstrahlend und falsche Echos erzeugend.

Sehen Sie die folgenden Punkte für typische Arbeitsbedingungen.

Garantieren Sie, dass der Wasserspiegel-Sensor vertikal zur Wasseroberfläche installiert ist, und die Neigung schwächt die empfangene Signalamplitude, die das normale Abstandsmaß beeinflußt.

Überprüfen Sie, ob es keine Störungsgegenstände innerhalb des Strahlnbereiches gibt, wie der Banken von Flüssen.



Das Instrument sollte installiert sein 20cm mindestens weg von der Seitenwand, und das Netz des erdverlegten Rohrs sollte als Abschluss zur Mitte des Brunnens als mögliches installiert sein, andernfalls erzeugt die wohle Wand leicht Störungssignale, die das Maß und das Urteil beeinflussen.
