Beschreibung des Produkts:
KSJB1-Serie Quarz flexibles Beschleunigungsmesser ist ein hochpräzises militärisches Trägheitsnavigationsgrad Beschleunigungsmesser.Umweltanpassungsfähigkeit und hohe ZuverlässigkeitEs kann für statische und dynamische Prüfungen verwendet werden und ist auch ein Standard-Vibrations- und Neigungssensor.
Der Ausgangsstrom des Produkts ist linear mit der Kraft oder Beschleunigung, und der Benutzer kann den geeigneten Probenwiderstand durch Berechnung auswählen, um eine hochpräzise Ausgabe zu erzielen.Und kann in Temperatursensor nach Benutzeranforderungen gebaut werden, die zur Kompensation von Teilwert und Skalierungsfaktor verwendet werden, die Auswirkungen der Umgebungstemperatur verringern.
Anwendung: Trägheitsmessung und Vibrationsisolationsprüfung eines hochpräzisen Trägheitsnavigationssystems in der Luft- und Raumfahrt, in der Luftfahrt, auf Schiffen, in Waffen und anderen Bereichen.
Umrissdiagramm und Pinnendefinition:

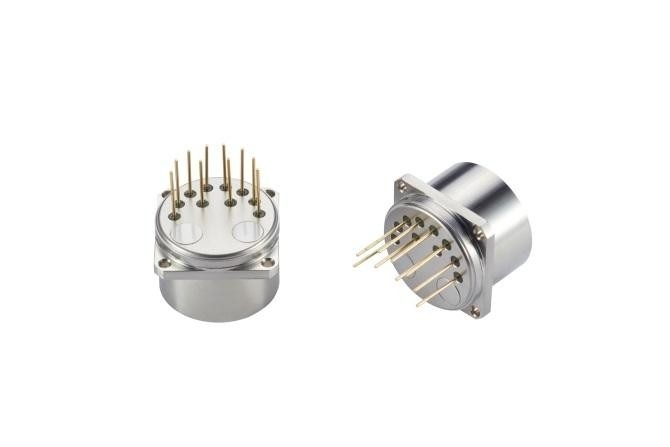

Abbildung I: Universalbeschleunigungsmesser
Pinnkonventionelle Definition: 1, Signallausgang; 2. Leer; 3, -15V; 4, +15V; 5, Stromversorgung und Signallausgang; 6. Leer; 7. Leer; 8. Leer; 9, -9V Ausgang; 10, +9V Ausgang.
Das Montageloch ist U-förmig
Das Montage Loch ist U-förmig und der Stift ist 8 Pins
Die äußere Dimension ist quadratisch
technische Parameter:
| Zahl |
Parameter |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Anwendungsbereich |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
AbweichungWert K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natürliche Häufigkeit |
400 bis 800 Hz |
400 bis 800 Hz |
400 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
Streik |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Betriebstemperaturbereich |
-55°C bis +85°C |
-55°C bis +85°C |
-55°C bis +85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
-60°C bis +120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
Gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
Technische Parameter:
| Eigenschaft |
Wert |
| Typ |
Analog |
| Produktbezeichnung |
Beschleunigungssensor |
| Betriebstemperatur |
-55°C bis +85°C |
| Gewicht |
≤ 80 g |
| Größe |
F25,4 mm X30 mm |
| Stromversorgung |
12V bis 15V |
| Geräusche |
5 mV |
| Reichweite |
± 50 g |
| Anwendung |
Bewegungsgeschwindigkeitssensor, Schwerkraftmessgerät, Schwerkraftmessgerät |
Anwendungen:
DieKacise KSJB1Accelerometer Sensor ist ein zuverlässiger und genauer Gravitationsmessgerät, das die Beschleunigungskraft in jeder Richtung erkennen und messen kann.CE und kann ±50 g Kraft bei einem Geräusch von 5 mV messenDer Beschleunigungsmessgerät ist ideal für eine Vielzahl von Anwendungen, von der Automobilindustrie, der Luftfahrt, der Medizin,Industrie- und VerbraucherelektronikEs kann beispielsweise verwendet werden, um plötzliche Beschleunigungen in Autos zu erkennen, Vibrationswerte in Flugzeugen zu überwachen, die Kraft eines Aufpralls von externen Quellen im Gesundheitswesen zu messen,Identifizierung der Ursache einer mechanischen Fehlfunktion in IndustrieanlagenEs hat eine Mindestbestellmenge von 1 Stück und eine Lieferzeit von 5-8 Werktagen.Die Verpackung umfasst jede Einheit mit einer individuellen Box und alle Boxen in Standardverpackungen oder auf Wunsch der Kunden verfügbarDie Zahlungsbedingungen umfassen T/T, Western Union, MoneyGram und die Lieferfähigkeit beträgt 1000 Stück pro Woche.
Verpackung und Versand:
Verpackung und Versand des Beschleunigungssensors
Der Beschleunigungsmesssensor wird in einer Verpackung mit dem Produkt selbst, der Bedienungsanleitung und einem Netzausrüstung verpackt.Jede Schachtel wird sicher in Blasenfolie eingewickelt und für den Versand in eine Kartonschachtel gelegt.
Wir versenden das Produkt per DHL, FedEx oder UPS, je nach Präferenz des Käufers. Die geschätzte Lieferzeit beträgt 5-7 Werktage.
