Beschreibung des Produkts:
In der Welt der hochpräzisen Trägheitsnavigationssensoren militärischer Qualität steht der Quarz-Flexibelbeschleunigersensor der KSJB1-Serie hervor.Wiederholbarkeit, robuste Startleistung, Anpassungsfähigkeit an verschiedene Umweltbedingungen und unerschütterliche Zuverlässigkeit.als Standard-Schwingungs- und Neigungsmessgerät verdoppelt.
Der Ausgangsstrom des Produkts ist linear mit der Kraft oder Beschleunigung, und der Benutzer kann den geeigneten Probenwiderstand durch Berechnung auswählen, um eine hochpräzise Ausgabe zu erzielen.Und kann in Temperatursensor nach Benutzeranforderungen gebaut werden, die zur Kompensation von Teilwert und Skalierungsfaktor verwendet werden, die Auswirkungen der Umgebungstemperatur verringern.
Anwendung: Trägheitsmessung und Vibrationsisolationsprüfung eines hochpräzisen Trägheitsnavigationssystems in der Luft- und Raumfahrt, in der Luftfahrt, auf Schiffen, in Waffen und anderen Bereichen.

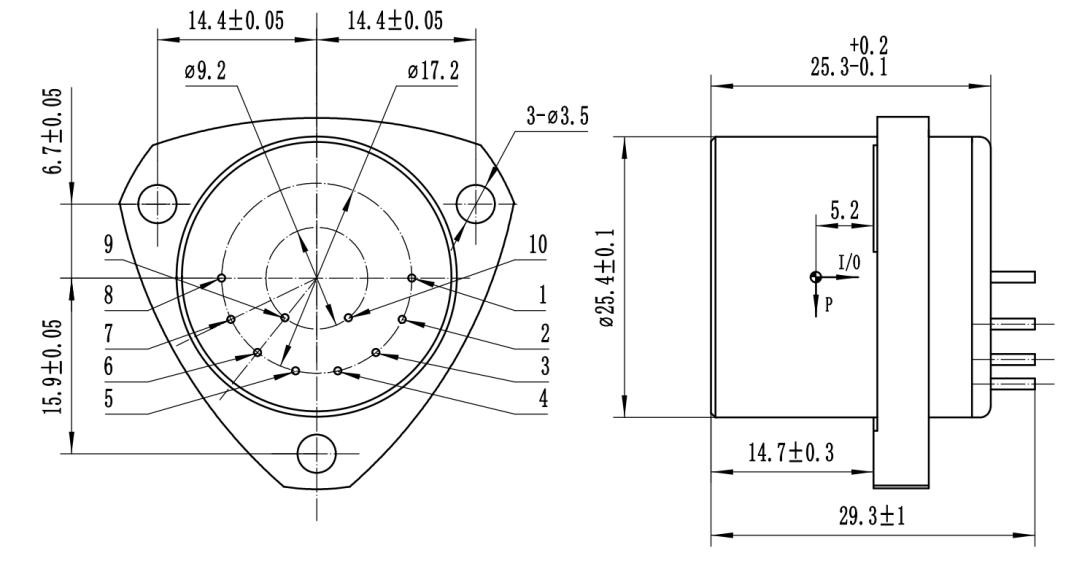

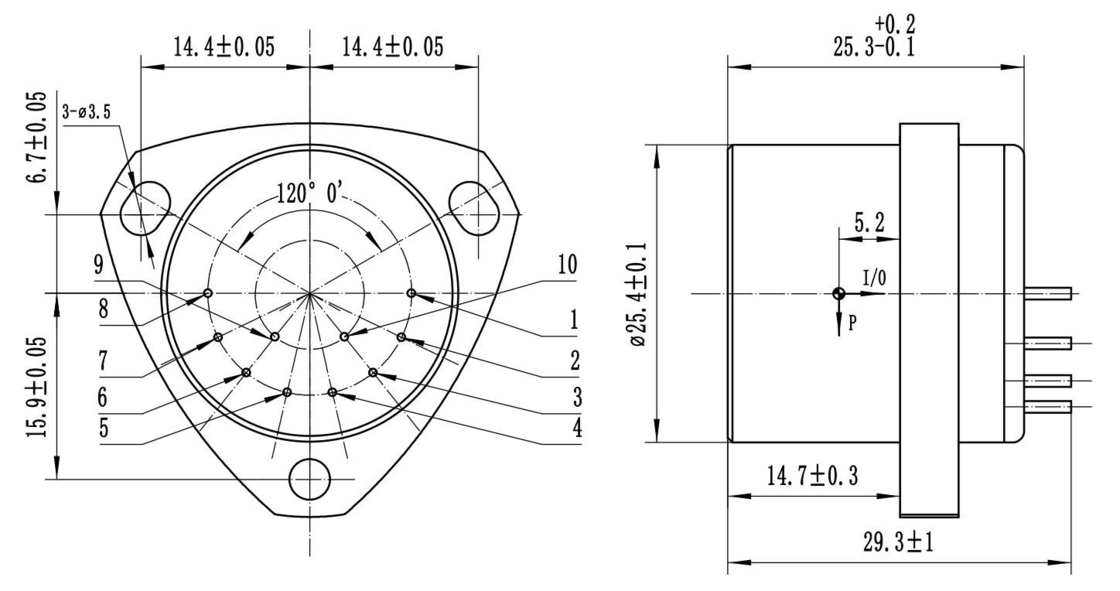

Umrissdiagramm und Pinnendefinition:
Abbildung I: Universalbeschleunigungsmesser
Pinnkonventionelle Definition: 1, Signallausgang; 2. Leer; 3, -15V; 4, +15V; 5, Stromversorgung und Signallausgang; 6. Leer; 7. Leer; 8. Leer; 9, -9V Ausgang; 10, +9V Ausgang.
Das Montageloch ist U-förmig
Das Montage Loch ist U-förmig und der Stift ist 8 Pins

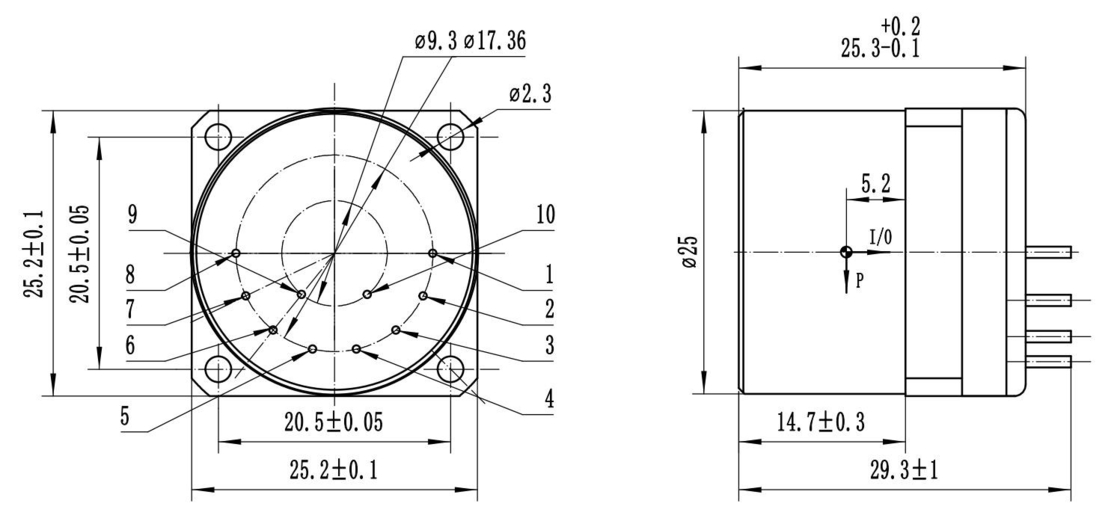

Die äußere Dimension ist quadratisch
Technische Parameter:
| Zahl |
Parameter |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Anwendungsbereich |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
AbweichungWert K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natürliche Häufigkeit |
400 bis 800 Hz |
400 bis 800 Hz |
400 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
Streik |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Betriebstemperaturbereich |
-55°C bis +85°C |
-55°C bis +85°C |
-55°C bis +85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
-60°C bis +120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
Gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
|
