Beschreibung des Produkts:
Der Quarz-Flexible-Beschleunigungssensor der KSJB1-Serie ist ein hochpräziser Trägheitsnavigationssensor militärischer Qualität.ausgezeichnete StartleistungEs kann für statische und dynamische Prüfungen eingesetzt werden und fungiert sowohl als Standardvibrations- als auch als Neigungssensor.
Der Ausgangsstrom des Produkts ist linear mit der Kraft oder Beschleunigung, und der Benutzer kann den geeigneten Probenwiderstand durch Berechnung auswählen, um eine hochpräzise Ausgabe zu erzielen.Und kann in Temperatursensor nach Benutzeranforderungen gebaut werden, die zur Kompensation von Teilwert und Skalierungsfaktor verwendet werden, die Auswirkungen der Umgebungstemperatur verringern.
Anwendung: Trägheitsmessung und Vibrationsisolationsprüfung eines hochpräzisen Trägheitsnavigationssystems in der Luft- und Raumfahrt, in der Luftfahrt, auf Schiffen, in Waffen und anderen Bereichen.
Umrissdiagramm und Pinnendefinition:

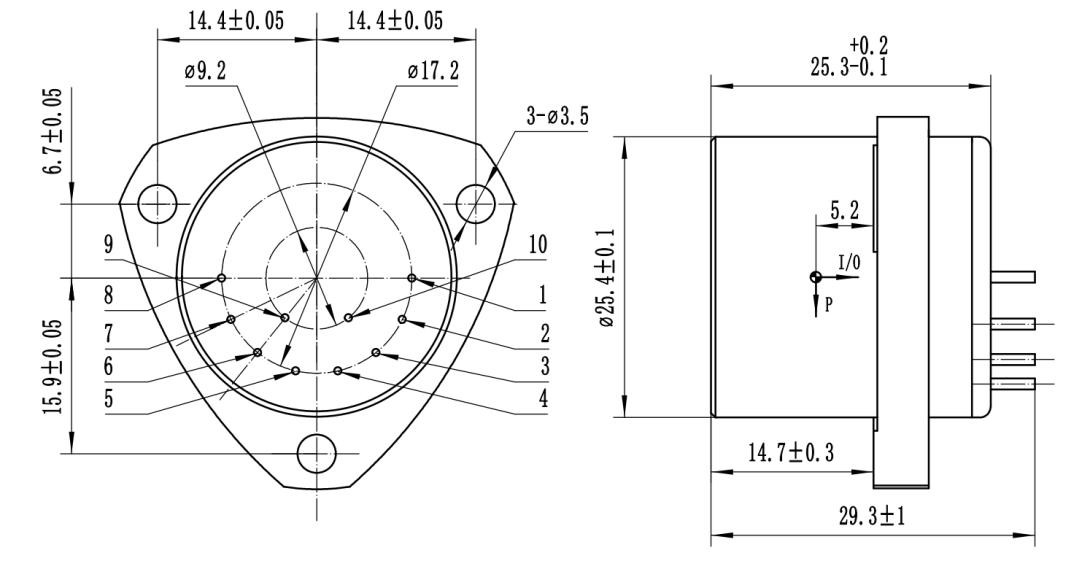

Abbildung I: Universalbeschleunigungsmesser
Pinnkonventionelle Definition: 1, Signallausgang; 2. Leer; 3, -15V; 4, +15V; 5, Stromversorgung und Signallausgang; 6. Leer; 7. Leer; 8. Leer; 9, -9V Ausgang; 10, +9V Ausgang.

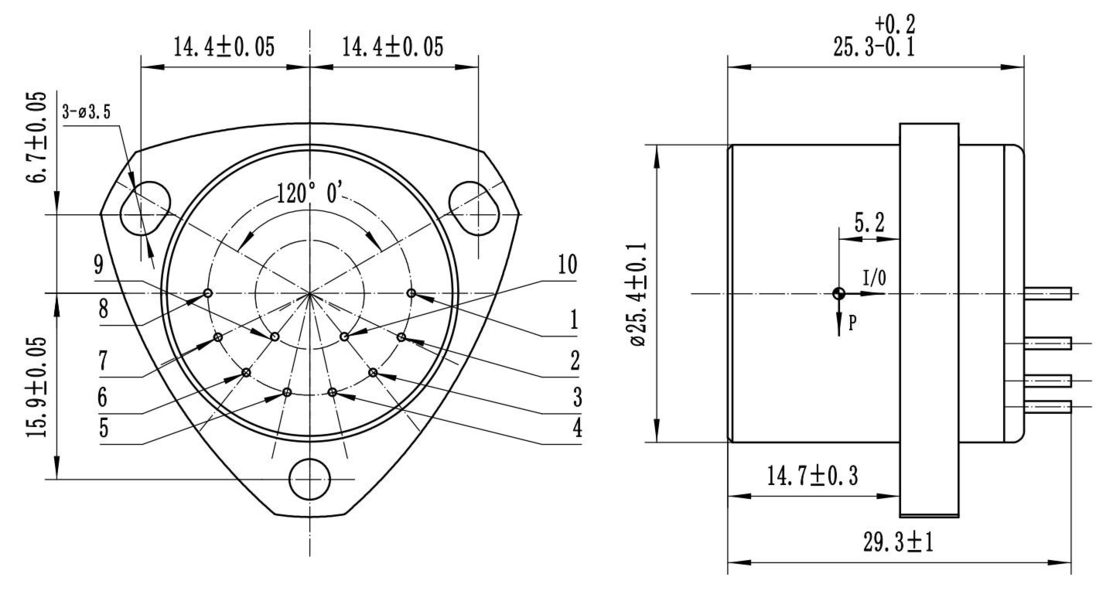

Das Montageloch ist U-förmig

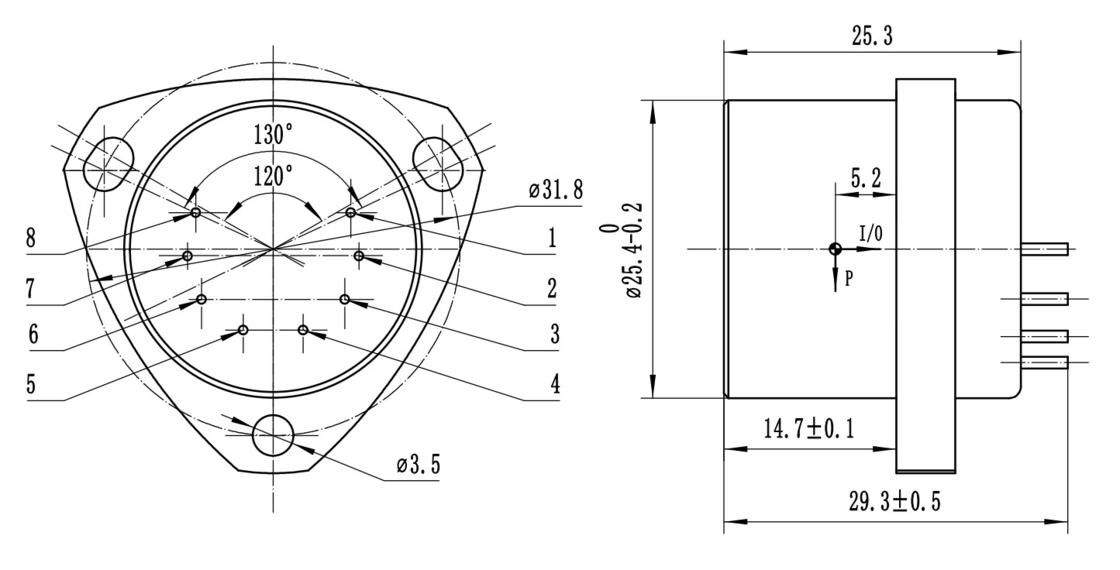

Das Montage Loch ist U-förmig und der Stift ist 8 Pins
Die äußere Dimension ist quadratisch
Technische Parameter:
| Zahl |
Parameter |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Anwendungsbereich |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
AbweichungWert K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
10,05 bis 1,30 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natürliche Häufigkeit |
400 bis 800 Hz |
400 bis 800 Hz |
400 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
Streik |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Betriebstemperaturbereich |
-55°C bis +85°C |
-55°C bis +85°C |
-55°C bis +85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
-60°C bis +120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
Gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
|
Anwendungen:
Kacise KSJB1 Accelerometer Sensor ist ein hochpräzises lineares Beschleunigungsmessgerät zur Messung der linearen Beschleunigung im dreidimensionalen Raum.Es hat einen Bereich von ±50 g und eine Betriebstemperatur von -55 °C bis +85 °CDieses Beschleunigungsmesser hat einen Geräuschpegel von 5 mV, wodurch sehr genaue Messungen möglich sind.so dass es sehr tragbar und einfach zu installierenEs ist ideal für eine Vielzahl von Anwendungen, einschließlich Automobil, Luftfahrt, Fertigung und Medizin.
Kacise KSJB1 Accelerometer Sensor ist eine zuverlässige und kostengünstige Lösung zur Messung der linearen Beschleunigung.Alle Kisten sind in Standardverpackungen oder Kundenwünsche verpackt.Die Lieferzeit beträgt 5-8 Werktage und die Zahlung kann per T/T, Western Union oder MoneyGram erfolgen.
Verpackung und Versand:
Verpackung und Versand
Accelerometer Sensor ist in einem Karton verpackt, in dem Schaumstoff eingefügt ist, um das Produkt während des Transports vor Stößen und anderen Beschädigungen zu schützen.
Die Verpackung ist mit industriellem Klebeband versiegelt und mit den Spezifikationen und Handhabungsanweisungen des Produkts versehen.
Das Produkt wird über sichere und zuverlässige Lieferdienste wie FedEx, UPS und DHL versandt und bis zur Lieferung an die Haustür des Kunden verfolgt.
