Beschreibung des Produkts:

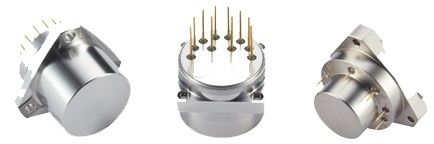

KSJB3-Serie Quarz flexibles Beschleunigungssensor ist ein kleines, hohe Präzision, eine große Anzahl von militärischen Trägheitsnavigationsniveau Beschleunigungssensor, das Produkt hat eine ausgezeichnete langfristige Stabilität, Wiederholbarkeit,Ausgangsleistung, Umgebungsanpassungsfähigkeit und hohe Zuverlässigkeit und andere Eigenschaften können für statische Prüfungen verwendet werden können für dynamische Prüfungen verwendet werden,ist auch ein Standard-Vibrationssensor und Neigungssensor.
Das Produkt hat ein einzigartiges miniaturisiertes Design und Verpackungsprozess, der Ausgangsstrom und die Kraft oder Beschleunigung sind linear,Der Benutzer kann den geeigneten Probenahmwiderstand durch Berechnung auswählen.Der eingebaute Temperatursensor kann verwendet werden, um den Verschiebungswert und den Skalierungsfaktor zu kompensieren, um die Auswirkungen der Umgebungstemperatur entsprechend den Anforderungen des Benutzers zu reduzieren.
Anwendungen: Trägheitsmessung von militärischen Trägheitsnavigationssystemen und Test der Vibrationsisolation und Neigungstest von Präzisionsinstrumenten und -ausrüstungen in der Luft- und Raumfahrt, Luftfahrt, Schiffen,Waffen und andere Bereiche.

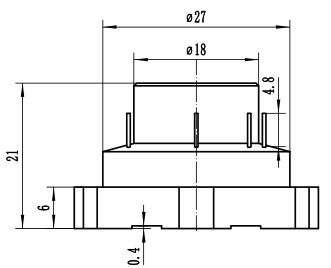

1.Quadratische Flanschgrößen
Definition der Nadel:
1, Ausgang des Signals
2, Luft
3, Leistung -15V
4, Leistung +15V
5, Strom und Signal
6, 7, 8, leer
9, -9V oder pt1000
10, +9V oder pt1000
2.Dreieckige Flanschmaße
3.Abmessungen der umgekehrten Dreiecksflansche
Technische Parameter:
| Zahl |
Parameter |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Anwendungsbereich |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
Abweichungswert K0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
10,0 ± 0,2 mA/g |
10,0 ± 0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natürliche Häufigkeit |
350 bis 800 Hz |
350 bis 800 Hz |
350 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
Streik |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Betriebstemperaturbereich |
-55°C + 85°C |
-55°C + 85°C |
-55°C + 85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
60°C bis + 120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F18.2x23mm |
F18.2x23mm |
F18.2x23mm |
| 24 |
Gewicht |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
|
