Beschreibung des Produkts:
KSJB4-Serie Quarz flexibles Beschleunigungsmesser ist ein hochtemperatur- und schwingungsbeständiger Sensor, der für seine hervorragende Wiederholbarkeit, Startleistung, hochtemperaturfähige Widerstandsfähigkeit,und VerlässlichkeitEs eignet sich für statische und dynamische Prüfungen und fungiert als Standardvibrationssensor.
Das Produkt zeichnet sich durch sein innovatives hochtemperatur- und seismisches Design, eine fortschrittliche Verpackungstechnologie und einen spezialisierten Stromkreis aus.Der Ausgangsstrom ist direkt proportional zur Messbeschleunigung, so dass es für statische und dynamische Beschleunigungsmessungen geeignet ist.Es kann mit einem Temperatursensor ausgestattet werden, um die Verschiebung und den Skalierungsfaktor nach den Anforderungen des Benutzers auszugleichen.Dieses Produkt ist insbesondere ein vielseitiger Ersatz für die Produkte der Baureihen QA650, T185, T160 und JAE.mit einer einzigartigen doppelten Drehmomentstruktur, die sie von Wettbewerbern unterscheidetDiese Innovation verbessert die Stabilität von Beschleunigungsmesserverschiebungswerten und Skalenfaktoren und hält gleichzeitig unabhängige Rechte an geistigem Eigentum.Dieses Produkt wurde Tausende von Lieferungen erlebt und ist über Jahre der Anwendung reif geworden., besonders hervorragend bei der Messung bei Bohrprozessen in der Erdölindustrie.
Anwendungsbereiche: Brücke, Staudamm, Ölbohrung, Steinkohlenbergwerksneigungstest, Hochgeschwindigkeitsbahnsteuerung, Schiffsstabilitätskontrolle.

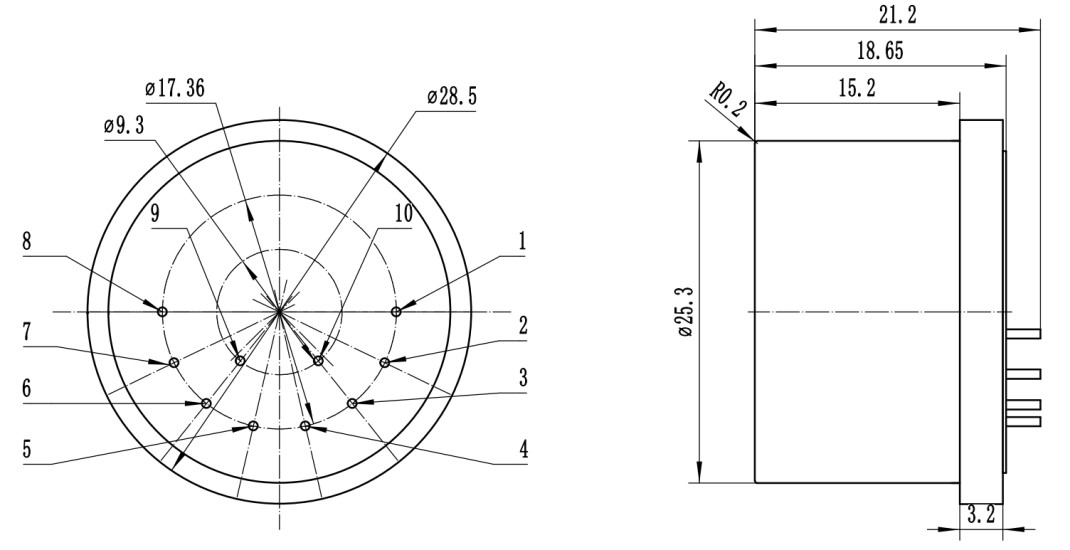

1.JB4-01 Strukturelle Abmessungen und Stiftdefinition

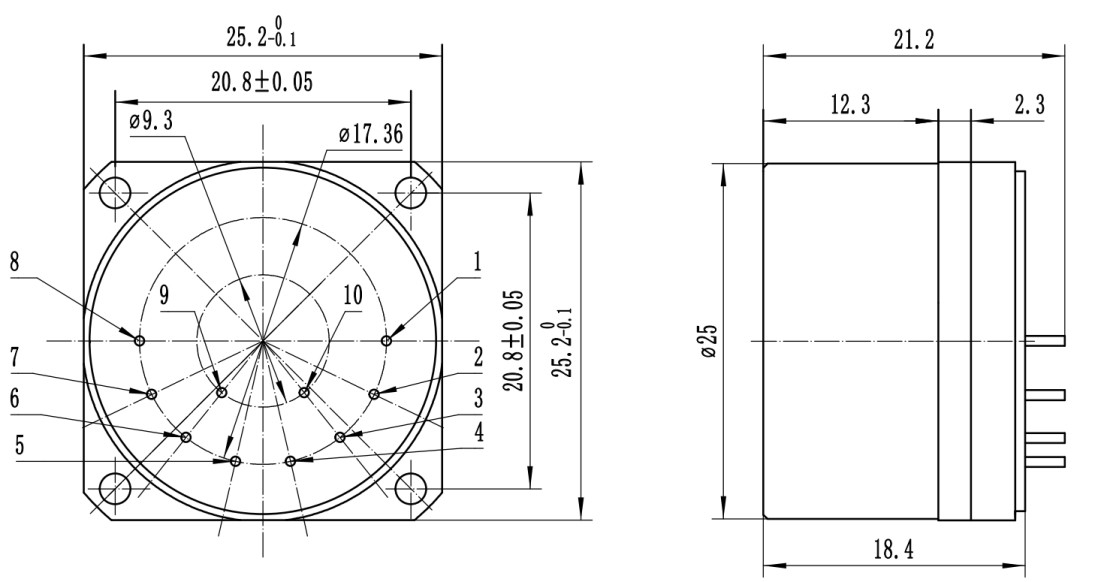

2.JB4-02A und JB4-03A Strukturdimensionen und Stiftdefinitionen
3.JB4-02B und JB4-03B Strukturmaße und Stiftdefinitionen

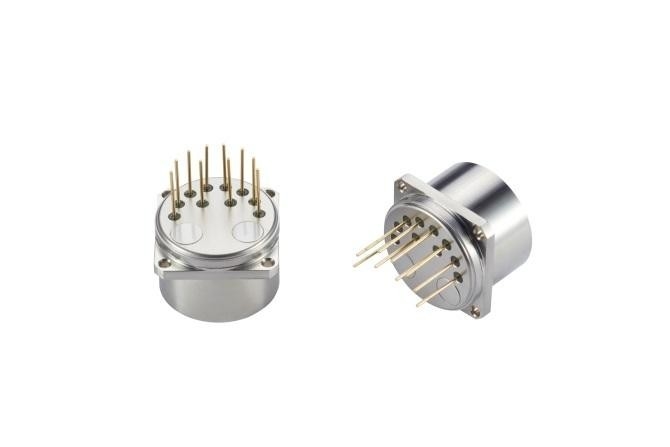

(Abbildung 1 zur Produktbeschreibung für Typ B)
(Produktübersicht des Typs B Abbildung 2)
4.JB4-02C und JB4-03C Strukturmaße und Stiftdefinitionen
5.JB4-02D und JB4-03D Strukturgröße und Stiftdefinition
Definition der Nadel:
1, Ausgang des Signals
2, Luft
3, Leistung -15V
4, Leistung +15V
5, Strom und Signal
6, 7, 8, leer
9, -9V oder pt1000
10, +9V oder pt1000
Technische Parameter:
| Zahl |
Parameter |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Anwendungsbereich |
± 30 g |
± 30 g |
± 30 g |
| 2 |
Abweichungswert K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Abweichungswert Synthese Wiederholbarkeit σk0 (1σ,ein Monat) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
Temperaturkoeffizient |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
Skalierungsfaktor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Skalierungsfaktor integrierte Wiederholbarkeit σk1/k1 (1σ,ein Monat) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Fehler bei der Installation |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibrationskorrekturfehler |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Geräusche |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Betriebstemperaturbereich |
-55°C bis 96°C |
-55°C bis 155°C |
-55°C bis 180°C |
| 12 |
Streik |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Zufällige Vibrationen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
Auflösungsverhältnis |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
Bandbreite |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Laufender Verbrauch |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Leistungsausfall @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stromversorgung |
±13 bis ±18V |
±13 bis ±18V |
±13 bis ±18V |
| 19 |
Gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Montage Durchmesser |
F25mm |
F25mm |
F25mm |
| 21 |
Größe |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schalenmaterialien |
300-Serie Edelstahl |
300-Serie Edelstahl |
300-Serie Edelstahl |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000,
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4. Installieren nach Benutzeranforderungen; Die Abmessungen können nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können nach Kundenanforderungen durchgeführt werden.
|
|
Anwendungen:
Der Kacise KSJB4 Beschleunigungsmesssensor ist für eine Vielzahl von Anforderungen an die Bewegungsgeschwindigkeit, Schwerkraft und Vibrationserkennung ausgelegt.mit einer Betriebstemperatur von -55°C bis 180°CMit seinem Explosionssicherheits- und CE-Zertifikat bietet der Kacise KSJB4 Accelerometer Sensor den Benutzern eine sichere und zuverlässige Lösung für Bewegungsgeschwindigkeit, Gravitationskraft und Vibrationserkennung.Außerdem..., hat es auch einen Abweichungswert K0/K1 von ≤ ± 10 Mg.
Kacise KSJB4 Beschleunigungssensor ist ideal für Bewegungsgeschwindigkeit, Schwerkraft und Vibrationserkennung in verschiedenen Anwendungen, einschließlich Automobilleistungstests, hochpräzise Maschinensteuerung,Industrieautomation, Flugzeugnavigation, Alarmsysteme gegen Diebstahl sowie Erdbeben- und Tsunamiüberwachung.Es ist in einer Mindestbestellmenge von 1 Stück erhältlich und kann sowohl in individuellen Kisten als auch in Standardverpackungen oder Kundenanfragen verpackt werdenMit seiner schnellen Lieferzeit von 5-8 Werktagen und Zahlungsbedingungen von T/T, Western Union und MoneyGram ist der Kacise KSJB4 Accelerometer Sensor eine ideale Lösung für die Bewegungsgeschwindigkeit.Schwerkraft- und Vibrationserkennung.
