Beschreibung des Produkts:

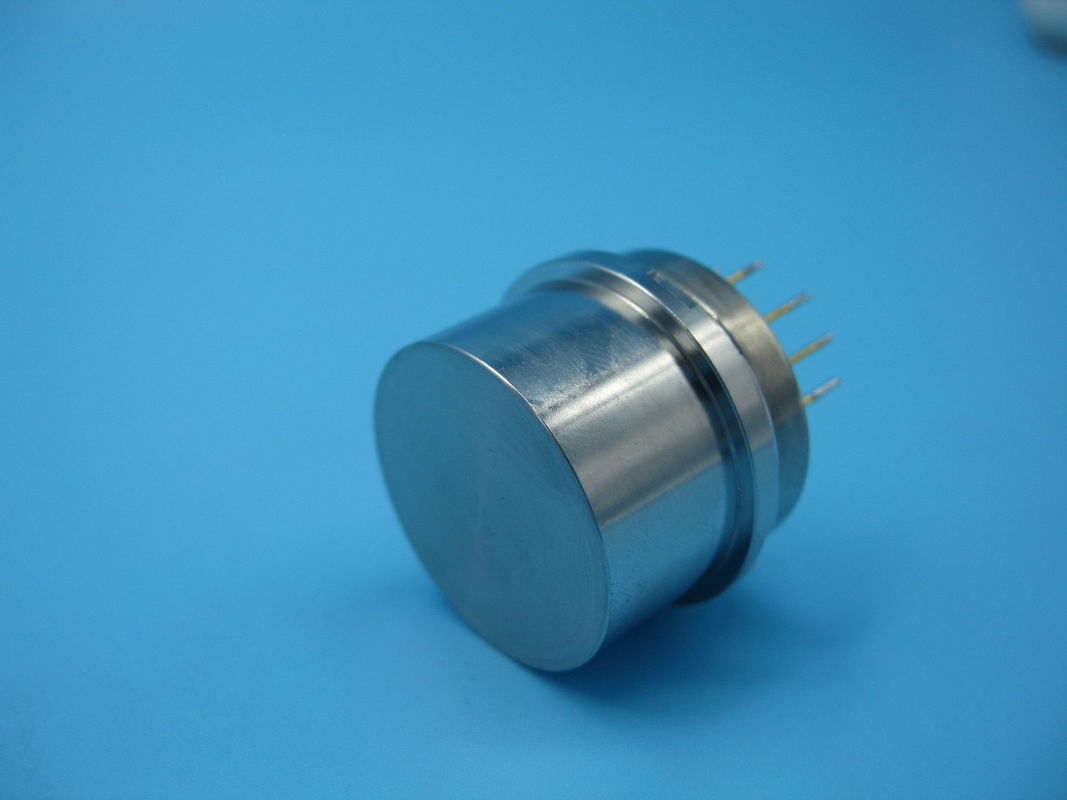

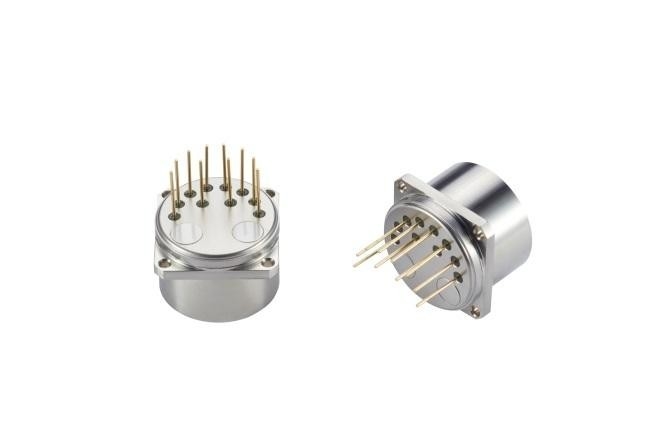

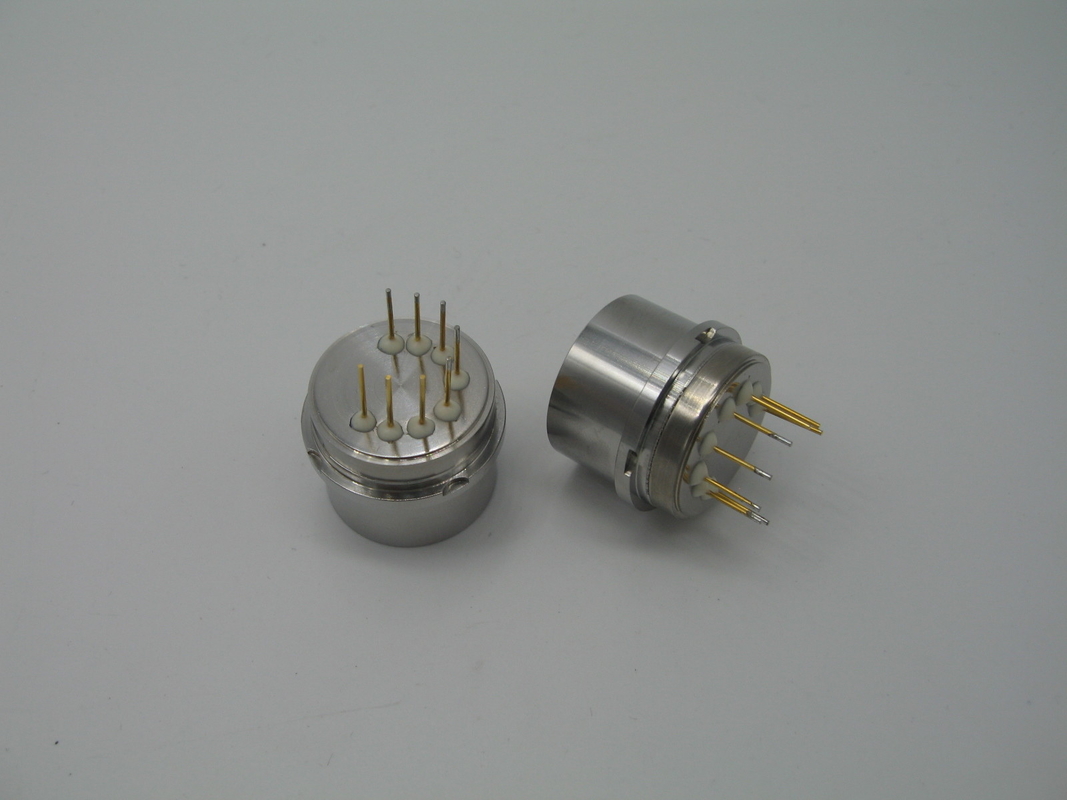

Das Quarz-Flexibilitätsbeschleunigungsmesser der KSJB4-Serie ist ein hochtemperatur- und schwingungsbeständiger Sensor, bekannt für seine bemerkenswerte Wiederholbarkeit, Starterleistung, hochtemperaturbeständigkeit,und hohe Zuverlässigkeit, kann sowohl für statische als auch für dynamische Prüfungen verwendet werden und dient als Standardvibrationssensor.
Dieses Produkt verfügt über ein unverwechselbares Design für hohe Temperaturen und seismische Bedingungen, fortschrittliche Verpackungstechnologie und einen speziellen Stromkreis.Der Ausgangsstrom ist direkt proportional zur Messbeschleunigung, die sowohl statische als auch dynamische Beschleunigungsmessungen ermöglicht.es bietet die Möglichkeit eines integrierten Temperatursensors zur Kompensation von Verschiebungs- und Skalierungsfaktoren, wodurch die Auswirkungen von Umgebungstemperaturschwankungen effektiv minimiert werden.mit einer einzigartigen doppelten Drehmomentstruktur, die sie von Wettbewerbern unterscheidetDiese Innovation gewährleistet eine größere Stabilität der Versetzungswerte und der Skalierungsfaktoren des Beschleunigungsmessers und hält gleichzeitig unabhängige Rechte an geistigem Eigentum.Dieses Produkt hat Tausende Lieferungen erlebt und hat sich zu einer ausgereiften Lösung entwickelt., besonders nützlich für Messungen vor Ort während Ölbohrungen.
Anwendungsbereiche: Brücke, Staudamm, Ölbohrung, Steinkohlenbergwerksneigungstest, Hochgeschwindigkeitsbahnsteuerung, Schiffsstabilitätskontrolle.
1.JB4-01 Strukturelle Abmessungen und Stiftdefinition
2.JB4-02A und JB4-03A Strukturdimensionen und Stiftdefinitionen
3.JB4-02B und JB4-03B Strukturmaße und Stiftdefinitionen
(Abbildung 1 zur Produktbeschreibung für Typ B)
(Produktübersicht des Typs B Abbildung 2)
4.JB4-02C und JB4-03C Strukturmaße und Stiftdefinitionen
5.JB4-02D und JB4-03D Strukturgröße und Stiftdefinition
Definition der Nadel:
1, Ausgang des Signals
2, Luft
3, Leistung -15V
4, Leistung +15V
5, Strom und Signal
6, 7, 8, leer
9, -9V oder pt1000
10, +9V oder pt1000
Technische Parameter:
| Zahl |
Parameter |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Anwendungsbereich |
± 30 g |
± 30 g |
± 30 g |
| 2 |
Abweichungswert K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Abweichungswert Synthese Wiederholbarkeit σk0 (1σ,ein Monat) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
Temperaturkoeffizient |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
Skalierungsfaktor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Skalierungsfaktor integrierte Wiederholbarkeit σk1/k1 (1σ,ein Monat) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Fehler bei der Installation |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibrationskorrekturfehler |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Geräusche |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Betriebstemperaturbereich |
-55°C bis 96°C |
-55°C bis 155°C |
-55°C bis 180°C |
| 12 |
Streik |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Zufällige Vibrationen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
Auflösungsverhältnis |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
Bandbreite |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Laufender Verbrauch |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Leistungsausfall @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stromversorgung |
±13 bis ±18V |
±13 bis ±18V |
±13 bis ±18V |
| 19 |
Gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Montage Durchmesser |
F25mm |
F25mm |
F25mm |
| 21 |
Größe |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schalenmaterialien |
300-Serie Edelstahl |
300-Serie Edelstahl |
300-Serie Edelstahl |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000,
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4. Installieren nach Benutzeranforderungen; Die Abmessungen können nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können nach Kundenanforderungen durchgeführt werden.
|
|
Anwendungen:
Kacise KSJB4 Accelerometer Sensor ist ein fortschrittlicher Bewegungsgeschwindigkeitssensor und Beschleunigungsdetektor, der eine genaue Beschleunigungsmessungseinheit bietet.Es ist mit dem Explosionssicherheits- und CE-Zertifikat zertifiziert.Der Sensor ist mit einer kleinen Größe von 25 mm und einem Reichweite von ± 30 g ausgelegt.Dieser Beschleunigungssensor ist in jeder Menge mit Mindestbestellmenge von 1pcs erhältlichDie Lieferzeit beträgt 5-8 Werktage und die Zahlungsbedingungen sind T/T, Western Union, MoneyGram..Die Lieferkapazität beträgt 1000 Stück pro Woche.
Der Kacise KSJB4 Beschleunigungsmesssensor eignet sich für verschiedene Anwendungen wie Automotive, Medizin, Luft- und Raumfahrt, Industrie, Militär und Unterhaltungselektronik.Schwingungen und Stoß in einer Vielzahl von AnwendungenDer Sensor ist für den Einsatz in rauen Umgebungen mit Temperaturen von -40°C bis +85°C ausgelegt. Er bietet zuverlässige Leistung und hohe Genauigkeit in den anspruchsvollsten Anwendungen.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Wartung des Beschleunigungssensors
Wir bieten technische Unterstützung und Service für Accelerometer Sensor Produkte, um sicherzustellen, dass Kunden ein reibungsloses Erlebnis mit dem Produkt haben.
Technische Unterstützung
Unsere Mitarbeiter im technischen Support stehen Ihnen zur Verfügung, um alle Fragen zu unseren Sensoren zu beantworten.Wir bieten auch Fehlerbehebung und technische Beratung, um Ihnen zu helfen, das Beste aus Ihrem Produkt zu machen.
Dienstleistungen
Wir bieten eine vollständige Palette von Dienstleistungen für unsere Sensorprodukte, einschließlich Installation, Wartung und Reparatur.Unsere erfahrenen Techniker stehen zur Verfügung, um Ihnen vor Ort und aus der Ferne zu helfen, um sicherzustellen, dass Ihr Produkt ordnungsgemäß und effizient funktioniert.
Verpackung und Versand:
Verpackung und Versand für den Beschleunigungsmesssensor:
Der Beschleunigungsmesssensor wird vor dem Versand in einem Karton verpackt und mit Schaum ausgekleidet, um den Sensor vor äußeren Schocks oder Beschädigungen zu schützen.Die Kiste wird mit schwerem Verpackungsteppi versiegelt, um sicherzustellen, dass sie während des Transports sicher bleibt.Die Box wird dann mit den Produktinformationen und der Versandadresse versehen und über einen geeigneten Kurierdienst versandt.Sicherstellung der rechtzeitigen Ankunft.
