Beschreibung des Produkts:

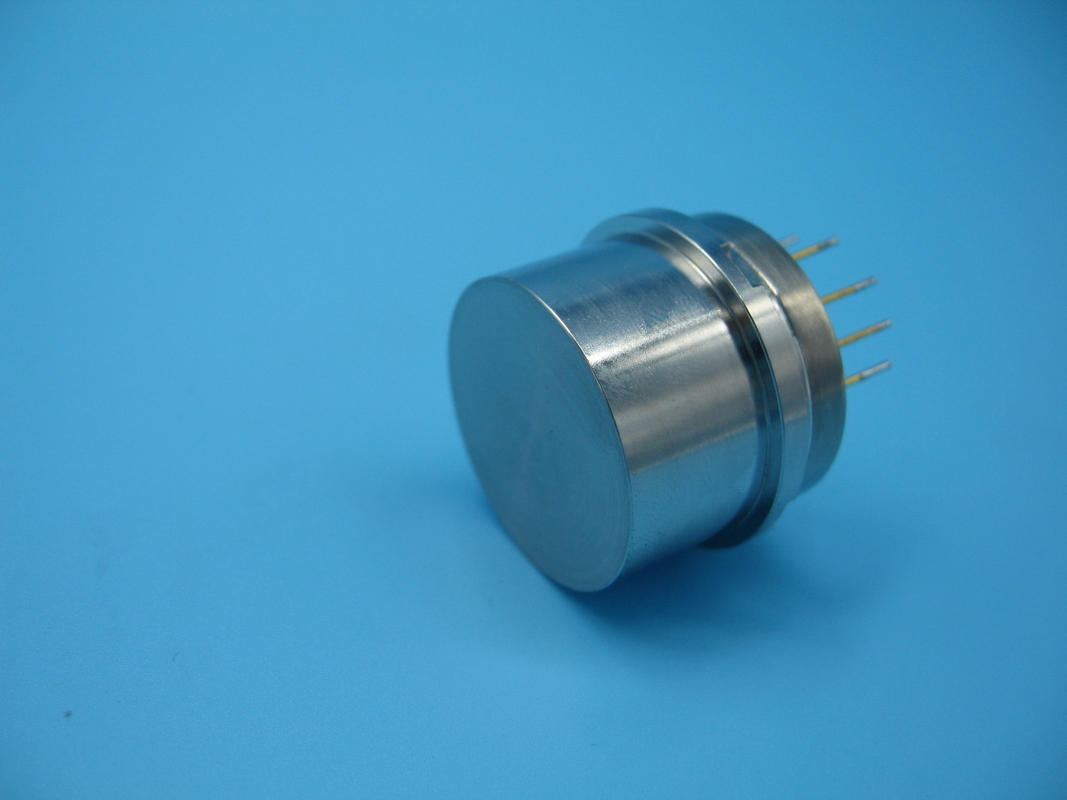

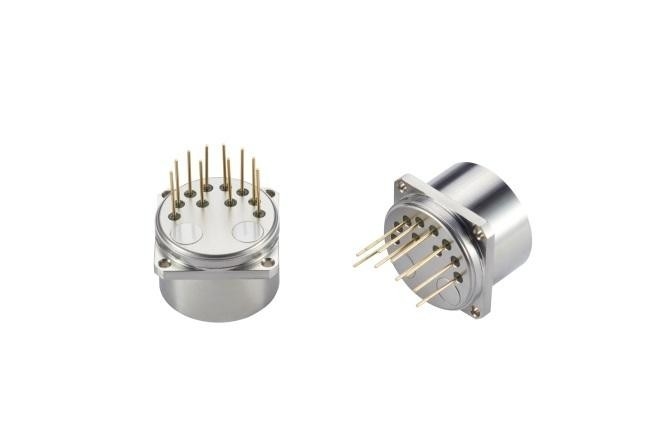

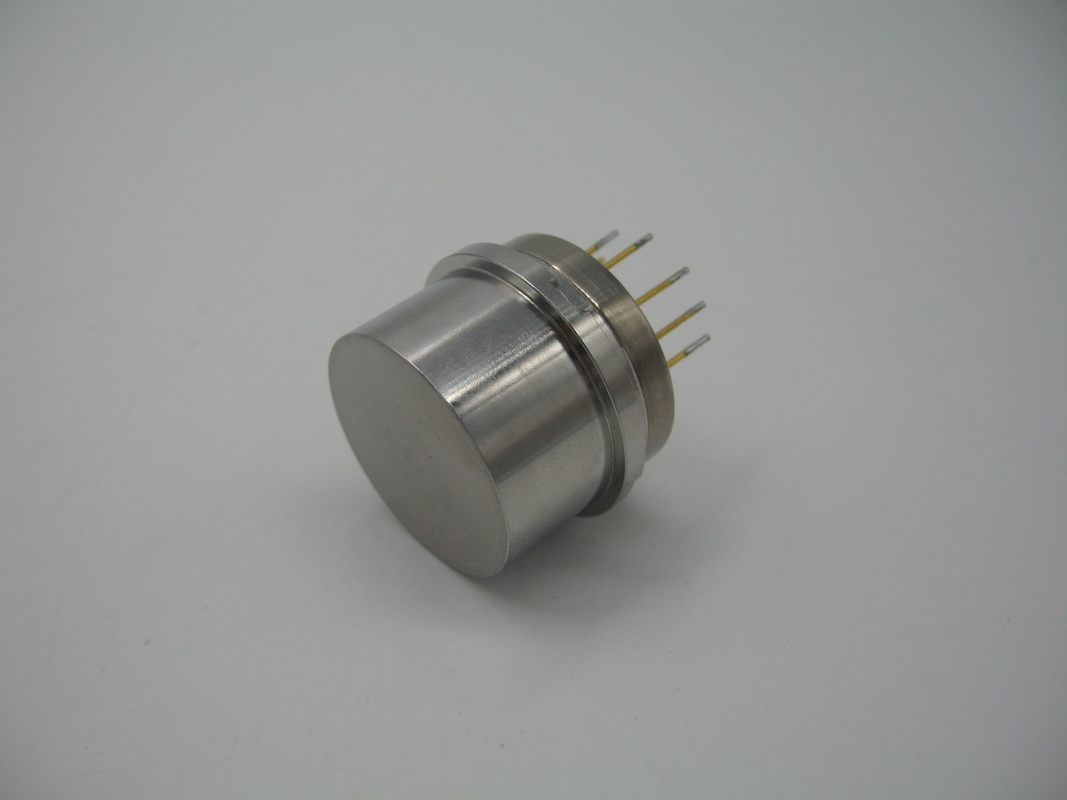

Das Quarz-Flexibilitätsbeschleunigungsmesser der KSJB4-Serie ist speziell für hohe Temperatur- und Schwingungsbeständigkeit konzipiert.AnlaufleistungEs ist sowohl für statische als auch für dynamische Prüfungen geeignet und dient als Standardvibrationssensor.
Das Produkt hat ein einzigartiges hochtemperatur- und seismisches Design, Verpackungstechnologie und eine spezielle Schaltung, der Ausgangsstrom des Produkts ist proportional zur gemessenen Beschleunigung,Bereitstellung statischer und dynamischer Beschleunigungsmessungen, können die Benutzer den entsprechenden Probenahmwiderstand durch Berechnung auswählen, um eine hohe Präzisionsleistung zu erzielen, und können gemäß den Bedürfnissen des Benutzers in den Temperatursensor integriert werden,für Ausgleichs- und SkalierungsfaktorkompensationenWir können QA650, T185, T160, JAE-Serie Produkte an Ort und Stelle ersetzen, aber wir verwenden doppelte Drehmoment-Struktur, die sich von anderen Unternehmen Produkte,kann den Beschleunigungsmesserverschiebungswert und den Skalierungsfaktor stabiler machenDieses Produkt wurde seit 2010 eingeführt und die Anzahl der Lieferungen hat Tausende erreicht.es ist ein ausgereiftes Produkt geworden, insbesondere für die Messung während der Bohrungen von Ölbohrungen
Anwendungsbereiche: Brücke, Staudamm, Ölbohrung, Steinkohlenbergwerksneigungstest, Hochgeschwindigkeitsbahnsteuerung, Schiffsstabilitätskontrolle.
1.JB4-01 Strukturelle Abmessungen und Stiftdefinition
2.JB4-02A und JB4-03A Strukturdimensionen und Stiftdefinitionen
3.JB4-02B und JB4-03B Strukturmaße und Stiftdefinitionen
(Abbildung 1 zur Produktbeschreibung für Typ B)
(Produktübersicht des Typs B Abbildung 2)
4.JB4-02C und JB4-03C Strukturmaße und Stiftdefinitionen
5.JB4-02D und JB4-03D Strukturgröße und Stiftdefinition
Definition der Nadel:
1, Ausgang des Signals
2, Luft
3, Leistung -15V
4, Leistung +15V
5, Strom und Signal
6, 7, 8, leer
9, -9V oder pt1000
10, +9V oder pt1000
Technische Parameter:
| Zahl |
Parameter |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Anwendungsbereich |
± 30 g |
± 30 g |
± 30 g |
| 2 |
Abweichungswert K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Abweichungswert Synthese Wiederholbarkeit σk0 (1σ,ein Monat) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
Temperaturkoeffizient |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
Skalierungsfaktor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Skalierungsfaktor integrierte Wiederholbarkeit σk1/k1 (1σ,ein Monat) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Fehler bei der Installation |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibrationskorrekturfehler |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Geräusche |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Betriebstemperaturbereich |
-55°C bis 96°C |
-55°C bis 155°C |
-55°C bis 180°C |
| 12 |
Streik |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Zufällige Vibrationen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
Auflösungsverhältnis |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
Bandbreite |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Laufender Verbrauch |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Leistungsausfall @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stromversorgung |
±13 bis ±18V |
±13 bis ±18V |
±13 bis ±18V |
| 19 |
Gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Montage Durchmesser |
F25mm |
F25mm |
F25mm |
| 21 |
Größe |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schalenmaterialien |
300-Serie Edelstahl |
300-Serie Edelstahl |
300-Serie Edelstahl |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000,
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4. Installieren nach Benutzeranforderungen; Die Abmessungen können nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können nach Kundenanforderungen durchgeführt werden.
|
