Beschreibung des Produkts:

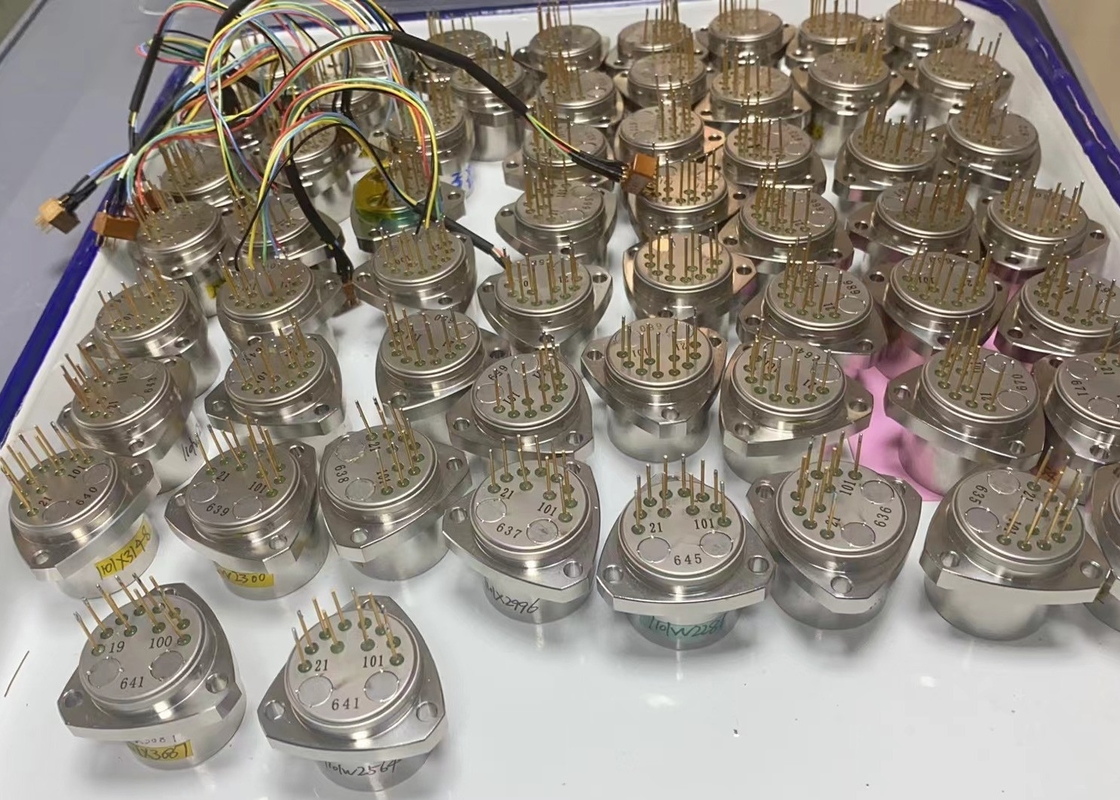

Das Quarz-Flexibilitätsbeschleunigungsmesser der KSJB5-Serie ist ein mittlere Präzisionsbeschleunigungsmesser mit einer einzigartigen Strukturgröße (kurz).Dynamische Reaktionsleistung, gute Schlagfestigkeit und hohe Zuverlässigkeit, die für statische und dynamische Prüfungen verwendet werden kann, und ist auch ein Standard-Vibrations- und Neigungssensor.
Das Produkt hat ein einzigartiges Konstruktionsdesign und eine spezielle Schaltung, der Ausgangsstrom des Produkts und die Kraft oder Beschleunigung sind linear,Der Benutzer kann den geeigneten Probenahmwiderstand durch Berechnung auswählen.Der eingebaute Temperatursensor kann verwendet werden, um den Verschiebungswert und den Skalierungsfaktor zu kompensieren, um die Auswirkungen der Umgebungstemperatur entsprechend den Bedürfnissen des Benutzers zu reduzieren.
Anwendungsbereiche: Brücke, Staudamm, Ölbohrung, Steinkohlebergbau-Neigungstest, Hochgeschwindigkeitsbahnsteuerung, Schiffsstabilitätskontrolle.
1Größe und Definition von JB5-A
2Größe und Definition von JB5-B
3Größe und Definition von JB5-C
Definition der Nadel:
1, Ausgang des Signals
2, Luft
3, Leistung -15V
4, Leistung +15V
5, Strom und Signal
6, 7, 8, leer
9, -9V oder pt1000
10, +9V oder pt1000
Technische Parameter:
| Zahl |
Parameter |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Anwendungsbereich |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Auflösungsverhältnis |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
Abweichungswert K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
Skalierungsfaktor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
Bandbreite |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Vibrationskorrekturfehler |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Zufällige Vibrationen |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
Streik |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
Fehler bei der Installation |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Betriebstemperaturbereich |
-55°C bis 96°C |
-55°C bis 96°C |
-55°C bis 96°C |
| 18 |
Stromversorgung |
Bei der Prüfung der Leistung |
Bei der Prüfung der Leistung |
Bei der Prüfung der Leistung |
| 19 |
Laufender Verbrauch |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 21 |
Gewicht |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Montage Durchmesser |
F25mm |
F25,3 mm |
F25mm |
| 23 |
Schalenmaterialien |
300-Serie Edelstahl |
300-Serie Edelstahl |
300-Serie EdelstahlIch... |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20,
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate, zwölf Monate aufgeteilt;
4. Installieren nach Benutzeranforderungen; Die Abmessungen können nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können nach Kundenanforderungen durchgeführt werden.
