Herkunftsort: | China |
Markenname: | kacise |
Zertifizierung: | CE,FDA |
Modellnummer: | KWS-901 |
Min Bestellmenge: | 10-1000 |
---|---|
Preis: | $100-$2000 |
Verpackung Informationen: | Gemeinsames Paket oder kundenspezifisches Paket |
Lieferzeit: | 10-15 Tage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 2000 Stück/Tag |
Name: | Sensor für Trübung im niedrigen Bereich | Reichweite: | 0~10NTU |
---|---|---|---|
Genauigkeit: | 00,01 NTU oder ± 2% (Nehmen Sie den größeren) | Entschließung: | 0.001NTU |
Lichtquelle: | LED-Leuchte | Leistungsausfall 0,6 W ((Bürste schließen)、1 W ((Bürste arbeiten): | 0.6W ((Bürste schließen) 、1W ((Bürste arbeiten) |
Macht: | Gleichspannung 12~24V,1A | Durchflussbereich: | 180~500ml/min |
Temperaturbereich: | 0 ~ 50 °C | Sensor-Größe: | Φ54,6 mm*193,5 mm |
Einlassrohr: | 2 Punkte PE-Rohr | Abflussrohr: | 3 Punkte PE-Rohr |
Ausgabe: | Modbus RS485 | aufrechtzuerhalten: | Selbstreinigende Wäsche |
Körpermaterial: | Wasserkanal:PC+ABS Sensor:316L+POM | ||
Markieren: | 0-50° Wasserqualitätssensoren,Industrieherstellung Wasserqualitätssensoren,Aquakultur Wasserqualitätssensoren |

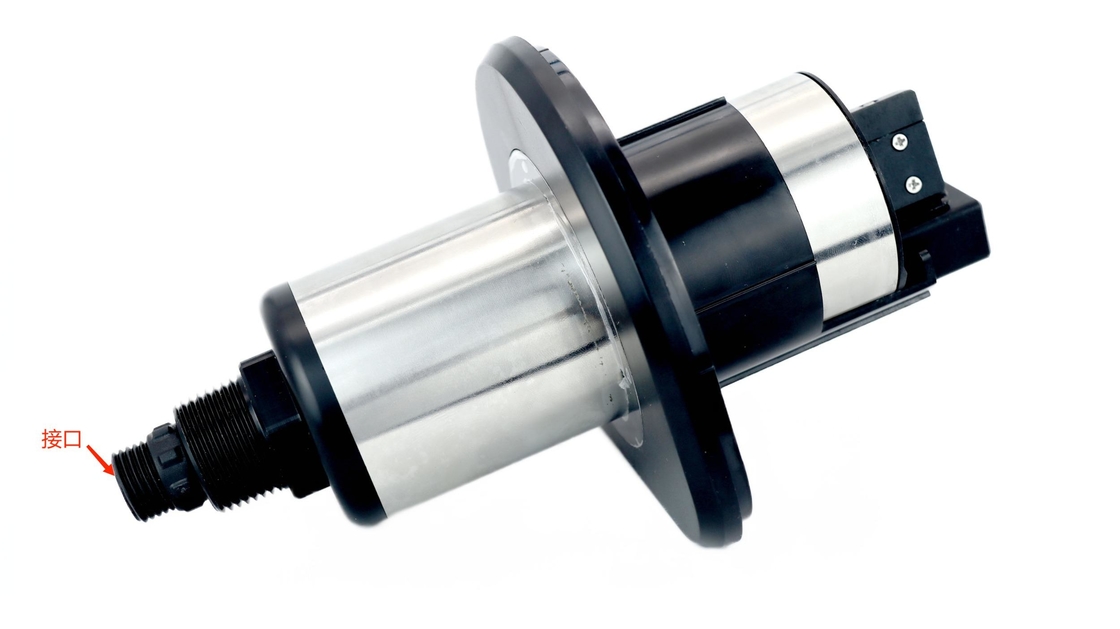

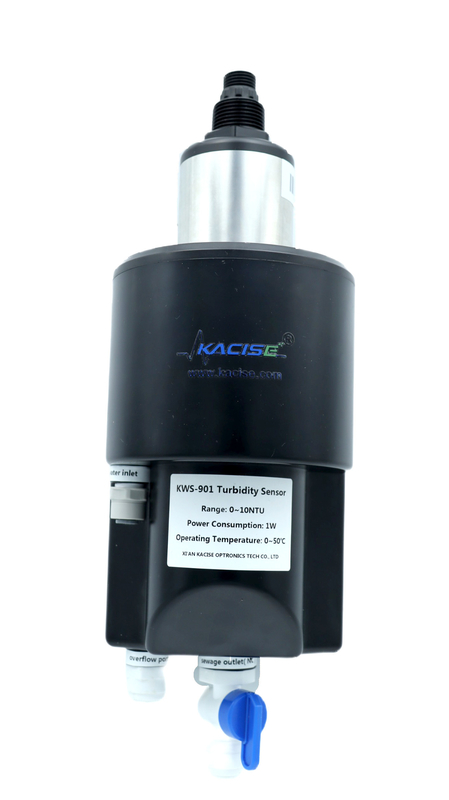

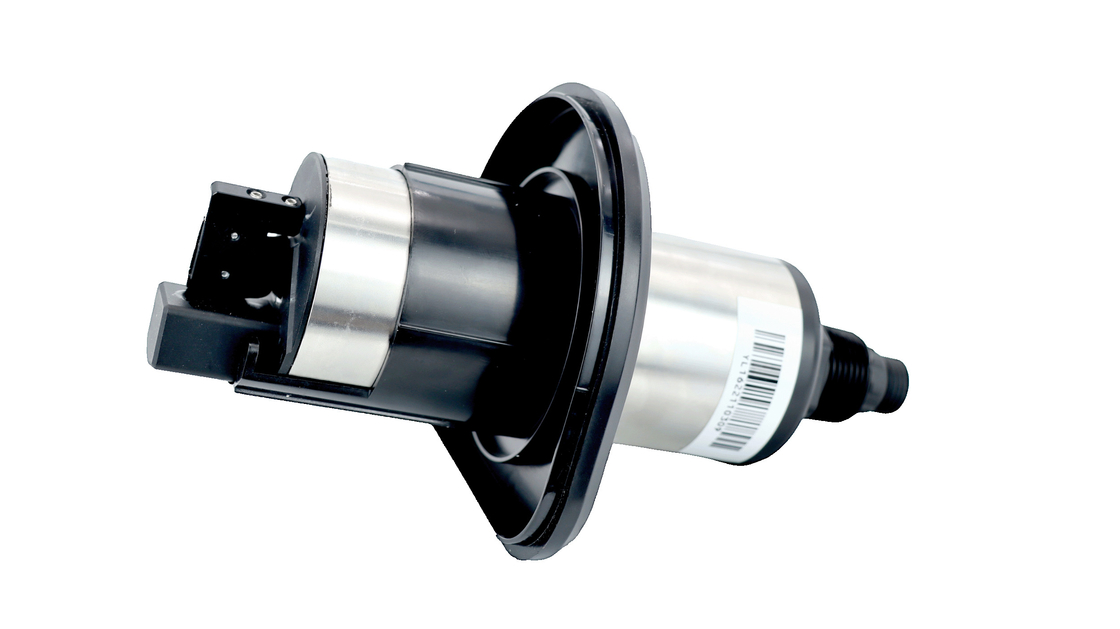

1.Einleitung
Low-Range Turbidimeter ist für die Online-Überwachung der Trinkwasserqualität mit ultra-niedrigem
Die Geräte verfügen über die folgenden Eigenschaften:
Sie unterstützt Fernbedienung und die Bereitstellung von
Datenüberwachung auf Cloud-Plattformen und Mobiltelefonen und RS485-Modbus-Kommunikation.
kann weit verbreitet bei der Online-Überwachung der Trübung von Leitungswasser, Sekundärwasserversorgung eingesetzt werden,
Rohrnetz-Endwasser, direktes Trinkwasser, membranfiltertes Wasser, Schwimmbad und Oberflächenwasser.
2.Merkmal
3.Diagramm der Sensorgröße

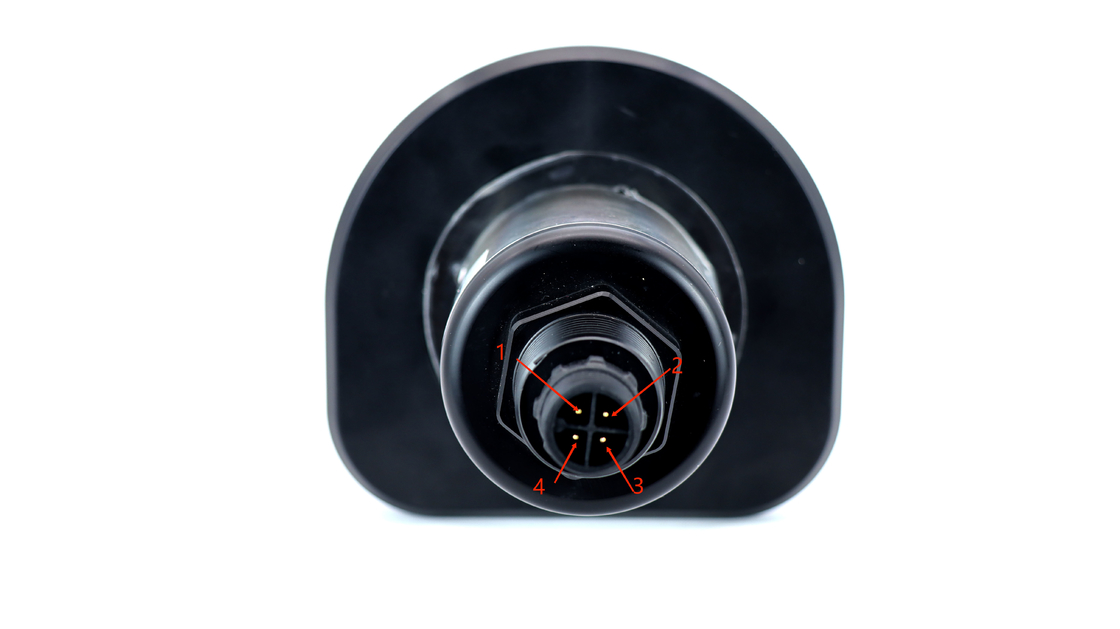

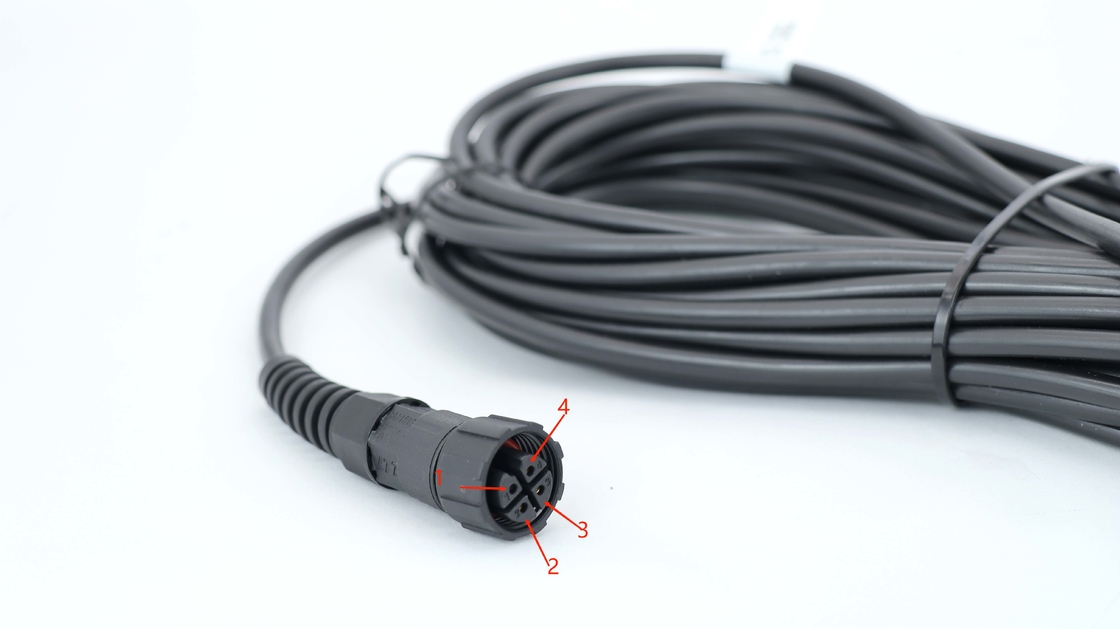

4. Kabeldefinition
4 Draht AWG-24 oder AWG-26 Abschirmdraht.
1, RED-Power (VCC)
2, Weiß485 Datum_B (485_B)
3, Grün ¥485 Datum_A (485_A)
4, Schwarzer Boden (GND)
5, Kautscheldschild
5. technische Spezifikationen
Name | Sensor für Trübung im niedrigen Bereich |
Reichweite | 0 bis 10 NTU |
Genauigkeit | 00,01 NTU oder ± 2% (Nehmen Sie den größeren) |
Entschließung | 0.001NTU |
Lichtquelle | LED-Leuchte |
Machtverlust | 0.6W ((Bürste schließen),1W ((Bürste arbeiten) |
Macht | Gleichspannung 12~24V,1A |
Durchflussbereich | 180 bis 500 ml/min |
Temperaturbereich | 0 ~ 50 °C |
Sensorgröße | Φ54,6 mm*193,5 mm |
Einlassrohr | 2 Punkte PE-Rohr |
Abflussrohr | 3 Punkte PE-Rohr |
Ausgabe | Modbus RS485 |
aufrechtzuerhalten | Selbstreinigende Wäsche |
Material der Karosserie |
Wasserkanal: PC+ABS Sensor: 316L+POM |
Anmerkung:
1Die vorstehenden technischen Parameter sind alle Daten in einer Standardflüssigkeitsumgebung.
2Die Lebensdauer des Sensors und die Wartungskalibrationsfrequenz hängen von den tatsächlichen Feldbedingungen ab.
6. Installation und Betrieb der Ausrüstung
6.1 Konfigurationstabelle
Standardkonfiguration | Zahl | Anmerkungen |
Turbidimeter mit geringer Reichweite | 1 | |
Strömungszelle | 1 | |
Montageplatte | 1 | |
Einlass-/Abflussschlauch/Überfluss | 3 | |
Durchflussregler | 1 | |
Kabel | 1 | 10 m |
Übertrager | 1 | Optionen (nicht Standard) |
6.2Installationsanleitung
6.2.1Festanlage
Wählen Sie die in Abbildung (a) oder Abbildung (b) gezeigte Installationsmethode aus, um die Mittelfläche auf der Grundlage der
tatsächliche Anlagemöglichkeiten.
(a) Wandmontage-Diagramm (b) Montage-Diagramm für die Rückseite (c) Größe der Montageplatte
6.2.2 Vorsichtsmaßnahmen bei der Montage
1 Stellen Sie sicher, dass die Rückfläche fest installiert ist;
2 Bitte stellen Sie sicher, dass der Umlaufschlitz fest geklemmt ist.
3 Bitte stellen Sie sicher, dass die Einlass-, Überlauf- und Abwasserleitungen an Ort und Stelle sind.
Punkte, Drei Punkte blaue Verschluss Klemm auf die Position Leckage zu vermeiden.
4 Besondere Aufmerksamkeit: Das manuelle Abflussventil sollte geschlossen gehalten und nur zur Reinigung geöffnet werden
und danach geschlossen.
6.3 Wasserversorgung
(1)Abflusswasser
Öffnen Sie den Einlassschalter, überprüfen und einstellen Sie die "Strömungsregelungseinrichtung", so dass die Einlassstromrate
innerhalb des Bereichs der Indexanforderungen gehalten werden;
Bestätigen Sie, dass das manuelle Ventil des Abwasserausflusses geschlossen ist, öffnen Sie die obere Abdeckung des Flusses
Wenn es fließendes Wasser gibt, wird es mit einem
ist normal, und wenn kein fließendes Wasser vorhanden ist oder der Durchfluss sehr langsam ist, prüfen Sie, ob der Einlass
Wasser- und Durchflussregler sind normal eingestellt.
(2) Überprüfen Sie die Wasserspeicherfunktion
Öffnen Sie die obere Abdeckung, und die Kammer des Zylinders in der Mitte des Flusses Pool ist das Wasser
Überprüfen Sie, ob das Wasser normal gelagert wird und ob der Flüssigkeitsgehalt
Gleichzeitig prüfen Sie, ob es keine
sind Verunreinigungen und Rückstände im Messpool mit Hilfe von Beleuchtungseinrichtungen wie
Wenn Verunreinigungen vorhanden sind, entsorgen oder entfernen Sie sie, bevor Sie das Wasser wieder lagern.
(3) Installieren Sie eine Trübungssonde
Einfügen Sie den Trübungssensor in die obere Abdeckung und schrauben Sie es in den oberen Abdeckungskartenslot, dann
das Ganze in den Durchflussbecken einfügen und die obere Abdeckung der Durchflussbeckenabdeckung nahe stellen.
(4) Anschalten
Nach Abschluss des obigen Vorgangs kann der Sensor eingeschaltet und gemessen werden
Protokoll, Sender usw.
6.4 Kalibrierung
Der Trübungssensor kann direkt installiert und verwendet werden und die zweite Kalibrierung ist nicht erforderlich
Wenn der Kunde es benötigt oder die Datenverschiebung in der späteren
Bei der Wartung schlägt unsere Firma vor, Leitungswasser als Wasserprobe für
Die Kalibrierung und die Kalibrierungsparameter können über unseren Hostcomputer oder im
Form des Kommunikationsprotokollregisters.
7- Wartungsplan und -methoden
7.1Wartungszyklus
Instandhaltungsaufgabe | Empfohlene Wartungsfrequenz |
Reinigung der Sensoren | Jeder Monat |
Kalibriersensor | Alle 1 bis 2 Monate, je nach Anwendungssituation |
Reinigung der Strömungszelle | Alle 1 bis 2 Monate, je nach Anwendungssituation |
Stell die Reinigungsbürste aus | Alle 6 Monate |
Reinheit ist sehr wichtig, um eine genaue Messung zu erhalten.
7.1.1 Bestätigen Sie, dass die Stromversorgung normal ist
Die Versorgungsspannung ist Gleichspannung, der Spannungswert ist DC12-24V, und die Spannung ist stabil
7.1.2 Bestätigen Sie, dass das eingehende Wasser normal ist.
Es kommt Wasser aus dem Rohr.
Das eingehende Wasser kann in den Zirkulationsbehälter fließen.
Keine Wasserüberflutung am Eingang des Zirkulationsbehälters.
7.1.3 Überprüfen Sie, ob der Abfluss glatt ist
Auf der Grundlage der Feststellung, dass das eingehende Wasser normal ist, wird der Flüssigkeitsgehalt der Zirkulation
Der Tank ist normal und es gibt keine Wasserüberflutung:
Prüfgeräte (Rückfläche, Rückfläche, innere Kreislaufkanne), ob Wasser vorhanden ist,
Wenn es Wasser gibt, das vor der Wassersituation existierte, haben die Ursachen dieses Phänomens zwei,
Einer ist der Wasserdruck, Wasser direkt aus dem Zirkulationsbehälter überfließt, zweitens, schlechte
Abfluss, wodurch Wasser aus dem Zirkulationsbehälter verschüttet wird, wenn wir ausschließen können, dass der Wasserdruck zu hoch ist
Große, schlechte Abwässer.
7.2 Wartung der Sonde
7.2.1 Sauberer Sensor
Schalten Sie den Zähler aus, entfernen Sie den Sensor aus dem Durchflussloch und reinigen Sie den Sensor.
Wenn Sie ein Lichtloch reinigen, müssen Sie es mit einem Wattestäbchen reinigen, vorzugsweise mit einem Baumwolle
wenn kein Alkohol vor Ort vorhanden ist, einen trockenen Baumwolltuch verwenden, wenn nicht, ein Papier
Handtuch.
7.2.2 Überprüfen Sie die Lichtquelle
Strom auf dem Sensor. Nachdem Sie den Messzustand eingegeben haben, richten Sie den optischen Port des Sensors
Normalerweise können Sie intermittierende rote Flecken vom Sensor ähnlich wie
Laserzeiger und die mit bloßem Auge wahrgenommene Helligkeit sollten nicht geringer sein als die der
Häufige Fehlerzustände der Lichtquellen sind:
a) keine Veränderung und keine Lichtemission nach dem Einschalten;
b) Der rote Fleck ist dunkel, weitaus weniger hell als ein Laserzeiger;
c) Wenn das Lichtloch des Sensors frei von Wasserflecken ist, werden rote Flecken angezeigt.
ausgestrahlte, nicht konzentrierte rote helle Flecken.
Bei einem Lichtversagen kann der Sensor aus dem Durchflussloch entfernt und an den
Vor dem Einführen des Sensors wieder in den Durchflussschlitz wird der
Nach dem Einlegen in den Umlaufschlitz ist es leicht zu drücken.
Sie können beobachten, ob die
Der Sensor ist von der Seite des Geräts aus platziert.
7.2.3 Sauberer Kreislaufbehälter
Mit einer Rohrbürste reinigen Sie den Flussbehälter und stellen Sie sicher, dass der Boden und die Seitenwände des Tanks
ohne sichtbare Sedimente.
7.2.4 Überprüfung des Betriebszustands
Nach Abschluss der vorstehenden Wartung werden routinemäßige Messarbeiten wie die Wasserzufuhr durchgeführt.
und Sonde Sammlung kann wieder aufgenommen werden, und die Verifizierung Arbeit wie Messwert
Vergleiche und Kalibrierung in einem einzelnen Punkt können entsprechend den Feldanforderungen durchgeführt werden.
8Schießprobleme
Tabelle 5-1 listet die Symptome, möglichen Ursachen und empfohlenen Lösungen für häufige Probleme auf
Wenn Ihr Symptom keine Lys oder keine der folgenden Symptome aufweist, sollten Sie sich nicht mit dem Low-Range Turbidometer in Verbindung setzen.
Lösungen löst Ihr Problem, kontaktieren Sie uns bitte.
Fehler | Mögliche Ursache | Lösung |
Der gemessene Wert beträgt Zu hoch, zu niedrig oder Unsicherheit |
Abnormal Lichtquellen von Sensor |
Überprüfen Sie den Lichtzustand gemäß Betriebsanweisungen |
Anomalie bei der Wasserspeicherung |
Überprüfen Sie, ob die Wasserzufuhr, die Wasserlagerung und die Die restlichen sind normal |
|
Leichtes Fenster zerstört |
Überprüfen Sie die Reinigungseffekte des optischen Fensters Wenn die Reinigungsbürste getragen ist und die Fensteroberfläche nicht richtig abkratzen kann, die Reinigungsbürste ersetzen |
|
Abnormale Wasserstraße |
Die Einflussmenge Einstellung nicht korrekt |
Überprüfen Sie die Einflussrate und passen Sie sie entsprechend an zu den Produktparametern |
Schlechter Fluss Überlaufwasser |
Sicherstellung eines positiven Abfalls zwischen dem Überlaufhafen und das Abflussrohr, um eine reibungslose Ableitung zu gewährleisten und Vermeidung von Überflutungen |
Tabelle 5-1 Liste der häufig gestellten Fragen
9. Garantie Beschreibung
(1) Die Garantiezeit beträgt 1 Jahr (ohne Verbrauchsmaterialien).
(2) Diese Qualitätssicherung erstreckt sich nicht auf die folgenden Fälle.
1 Aufgrund höherer Gewalt, Naturkatastrophen, sozialer Unruhen, Krieg (erklärter oder nichterklärter),
Terrorismus, Krieg oder Schäden, die durch Zwang der Regierung verursacht werden.
2. Schäden durch Missbrauch, Fahrlässigkeit, Unfall oder unsachgemäße Anwendung und Montage.
3Frachtgebühren für die Rücksendung der Ware an unser Unternehmen.
4Frachtgebühren für den beschleunigten oder schnellen Versand von Teilen oder Produkten, die unter die
Garantie.
5Reisen zur Durchführung von Garantie-Reparaturen vor Ort.
(3) Diese Garantie umfaßt den gesamten Inhalt der von unserem Unternehmen für seine Produkte gewährten Garantie.
1 Diese Garantie stellt eine endgültige, vollständige und ausschließliche Erklärung der Bedingungen der Garantie dar, und keine Person oder Vertreter ist berechtigt, im Namen von
Unsere Firma.
2 Die vorstehend beschriebenen Rechtsbehelfe zur Reparatur, zum Ersatz oder zur Rückerstattung der Zahlung sind:
Ausnahmefälle, die nicht gegen diese Garantie verstoßen, und die Abhilfemaßnahmen für den Austausch oder die Rückgabe von
Wir haben die Möglichkeit, die Kosten für unsere Produkte selbst zu decken.
Das Unternehmen haftet nicht für sonstige Schäden, die durch ein fehlerhaftes Produkt oder
Betrieb, einschließlich etwaiger nachfolgender Schäden, die ursächlich mit diesen Bedingungen zusammenhängen.
10.Kommunikationsprotokolle
Das RS485-Kommunikationsprotokoll verwendet MODBUS-Kommunikationsprotokoll, und die Sensoren sind
als Sklaven benutzt.
Datenbyte-Format.
Baud-Rate | 9600 |
Ausgangsposition | 1 |
Datenbits | 8 |
Ein bisschen Stopp. | 1 |
Zeichnungszeichen | N |
Lesen und Schreiben von Daten (Standard-MODBUS-Protokoll)
Die Standardadresse ist 0x01, die Adresse kann per Register geändert werden
10.1 Lesegegebenheiten
Host-Aufruf (hexadezimal)
01 03 00 00 00 01 84 0A
Code | Definition der Funktion | Anmerkungen |
01 | Adresse des Geräts | |
03 | Funktionscode | |
00 00 | Startadresse | Siehe Registrierungstabelle für Einzelheiten |
00 01 | Anzahl der Register | Länge der Register (2 Bytes für 1 Register) |
84 0A | CRC-Checksumme, vorne niedrig und hinten hoch |
Slave-Antwort (hexadezimal)
01 03 02 00 xx xx xx xx
Code | Definition der Funktion | Anmerkungen |
01 | Adresse des Geräts | |
03 | Funktionscode | |
02 | Anzahl der gelesenen Bytes | |
XX XX | Daten (vorne niedrig und hinten hoch DCBA) | Siehe Registrierungstabelle für Einzelheiten |
XX XX | CRC-Checksumme, vorne niedrig und hinten hoch |
10.2 Schreibdaten
Host-Aufruf (hexadezimal)
01 10 1B 00 00 01 02 01 00 0C C1
Code | Definition der Funktion | Anmerkungen |
01 | Adresse des Geräts | |
10 | Funktionscode | |
1B 00 | Registrierungsadresse | Siehe Registrierungstabelle für Einzelheiten |
00 01 | Anzahl der Register | Anzahl der Leseregister |
02 | Anzahl der Bytes | Anzahl der Leseregister x2 |
01 00 | Daten (vorne niedrig und hinten hoch DCBA) | |
0C C1 | CRC-Checksumme, vorne niedrig und hinten hoch |
Slave-Antwort (hexadezimal)
01 10 1B 00 00 01 07 2D
Code | Definition der Funktion | Anmerkungen |
01 | Adresse des Geräts | |
10 | Funktionscode | |
1B 00 | Registrierungsadresse | Siehe Registrierungstabelle für Einzelheiten |
00 01 | Gibt die Anzahl der eingegebenen Register zurück | |
7D 2D | CRC-Checksumme (vorne niedrig und hinten hoch) |
10.3 Berechnung der CRC-Checksumme
(1) Ein 16-Bit-Register als hexadezimal FF (d. h. alle 1s) vordefinieren und dieses Register als CRC bezeichnen
Registrieren.
(2) Isolierung der ersten 8-Bit-Binärdaten (beide das erste Byte der Kommunikationsinformation)
Rahmen) mit den unteren 8 Bits des 16-Bit-CRC-Registers und das Ergebnis in das CRC-Register,
die oberen 8 Datenbits unverändert bleiben.
(3) Verschieben Sie den Inhalt des CRC-Registers ein Stück nach rechts (nach unten), um die
Das höchste Bit mit einem 0 und überprüfen Sie das verschobene Bit nach der rechten Verschiebung.
(4) Wenn das verschobene Bit 0 beträgt: Wiederholen Sie Schritt 3 (ein weiteres Rechtsschalten); wenn das verschobene Bit 1 beträgt, wird CRC
Register und Polynom A001 (1010 0000 0000 0001) für die Iso- oder
(5) Wiederholen Sie die Schritte 3 und 4 bis zur richtigen Verschiebung 8 Mal, so dass die gesamten 8-Bit-Daten
in ihrer Gesamtheit verarbeitet.
(6) Wiederholen Sie die Schritte 2 bis 5 für das nächste Byte des Kommunikationsinformationsrahmens.
(7) Austausch der oberen und unteren Bytes des 16-Bit-CRC-Registers, der nach allen Bytes dieses
Die Berechnungen des Kommunikationsinformationsrahmens sind nach den oben genannten Schritten durchgeführt worden.
(8)Der endgültige Inhalt des CRC-Registers wird wie folgt ermittelt: CRC-Code.
10.4 Registertabelle
Startadresse |
Befehl Beschreibung |
Zahl der Register |
Datenformat (hexadezimal) |
0x0700H |
Erhalten Sie Software und Hardware Die Rev. |
2 |
Insgesamt 4 Bytes 00 ~ 01: Hardware-Version 02 ~ 03: Software-Version Zum Beispiel steht der Wert 0101 für 1.1 |
0x0900H | Holen Sie sich SN | 7 |
Insgesamt 14 Bytes 00: reserviert 01 ~ 12: Seriennummer 13: Vorbehaltlich Die 12 Bytes der Seriennummer werden nach ASCII-Code, d. h. der Fabrikserienummer, übersetzt |
0x1100H |
Benutzer Kalibrierung K/B (lesen/schreiben) |
4 |
Insgesamt 8 Bytes 00~03: K 04 bis 07: B Um zum Beispiel K zu lesen, lesen Sie als 4 Bytes an Daten (niedriges Bit vorne, DCBA-Format, müssen Sie diese Daten in schwimmenden Punkt umwandeln, siehe unten für die Umwandlungsmethode) Zum Beispiel, um k zu schreiben, müssen wir k in einen 32-Bit-Fließkomma umwandeln und in (DCBA-Format) schreiben |
0x1B00H |
Pinsel eingeschaltet Start-Einstellungen |
1 |
2 Bytes insgesamt 00~01: 0x0000 wird nicht mit Strom betrieben 0x0100 Einschalten und Selbststart |
0x2600H |
Trübung Erwerb |
2 |
Der Wert der Lesetürbung beträgt 4 Bytes Daten. (Die niedrige Position ist im vorderen, DCBA-Format, und diese Daten müssen in eine Änderung schwebende Komma-Nummer umgewandelt werden. |
0x3000H |
Gerät Anschrift (lesen und schreiben) |
1 |
2 Bytes insgesamt 00~01: Adresse des Geräts Der Bereich kann von 1 ~ 254 festgelegt werden Zum Beispiel sind die erhaltenen Daten 02 00 (Wenn die niedrige Position vorne ist, bedeutet dies, dass die Adresse 2 ist) Nehmen wir die Adresse 15 als Beispiel, dann 0F 00 Schreiben Sie die entsprechende Adresse (unten vorne) Wenn die aktuelle Gerätadresse unbekannt ist, können Sie FF als gemeinsame Gerätadresse verwenden, um nach der aktuellen |
0x3100H |
Pinsel starten (nur schreiben) |
0 | Senden eines Schreibbefehls mit einer Schreiblänge von 0 |
0x3200H |
Bürste Wiederholter Start Zeiteinstellung (gelesen und Schreiben) |
1 |
2 Bytes insgesamt 00~01: Zeit Nehmen wir zum Beispiel den Lesegehalt 1E 00 (Standard), der tatsächliche Wert beträgt 0x001E, d. h. 30 Minuten. Zum Beispiel, wenn Sie für 60 Minuten schreiben müssen, konvertieren Sie es in 3C 00 für das Schreiben. |
10.5 Umrechnungsalgorithmen für variable Kommazahlen
10.5.1 Umwandlung von Schwankzeichenzahlen in Hexadezimalzahlen
Schritt 1: Konvertieren Sie die Flüssigeschenkennzeichenrepräsentation von 17.625 in einen binären Flüssigeschenkennzeichen
Zuerst, finden Sie die binäre Darstellung der ganzen Teil
17 = 16 + 1 = 1 × 24+ 0 × 23+ 0 × 22+ 0 × 21+ 1 × 20
Also ist die binäre Repräsentation der ganzen Zahl Teil 17 10001B
Finden Sie dann die binäre Darstellung des Bruchteils
0.625 = 0,5 + 0,125 = 1 x 2- Nein.+ 0 x2-2+ 1 x 20
Also ist die binäre Darstellung des Dezimalteils 0.625 0.101B
Die Zahl mit dem Schwebkomma in binärer Form für 17.625 ist also 10001.101B.
Schritt 2: Verschieben, um den Exponenten zu finden.
Schieben Sie 10001.101B nach links, bis vor dem Dezimalpunkt nur noch ein Platz übrig ist, um 1.0001101B zu erhalten, und10001.101B = 1.0001101B x 24Also ist der exponentielle Teil 4, der, wenn er zu 127 addiert wird 131, dessen binäre Repräsentation 10000011B ist.
Schritt 3: Berechnen Sie die Endzahl
Wenn man die 1 vor dem Dezimalpunkt von 1.0001101B entfernt, ergibt sich die letzte Zahl 0001101B (weil die 1 vor dem Dezimalpunkt 1 sein muss).Die IEEE legt fest, dass nur der Punkt nach dem Dezimalpunkt aufgezeichnet werden sollte)Ein wichtiger Hinweis für 23-Bit-Nummern: Das erste Bit (d.h. das versteckte Bit) wird nicht kompiliert. Das versteckte Bit ist das Bit links vom Trennzeichen, das normalerweise auf 1 gesetzt und unterdrückt wird.
Schritt 4: Definition des Symbolbits
Eine positive Zahl hat eine Zeichenziffer von 0 und eine negative Zahl hat eine Zeichenziffer von 1, also hat 17.625 eine Zeichenziffer von 0.
Schritt 5: Umwandlung in schwimmenden Punkt
1 Ziffernzeichen + 8 Ziffern Exponent + 23 Ziffern Mantissa
0 10000011 00011010000000000000000B (entspricht 0x418D0000 in Hexadezimalzeichen)
10.5.2 Umwandlung hexadezimaler Zahlen in schwimmende Kommazahlen
Schritt 1: Umwandlung der hexadezimalen Zahl 0x427B6666 in die binäre Zahl mit schwebender Ziffer 0100 0010 0111 1011 0110 0110 0110 0110 0110 0110B in Zeichen, Exponent,und Mantisbits 0 10000100 11110110110110011001100110b
1 Ziffernzeichen + 8 Ziffern Exponent + 23 Ziffern Mantissa
Signalbit S:
Indexbit E: 10000100B = 1 × 27+0 × 26+0 × 25+0 × 24+ 1 × 23+0 × 22+0 × 20
=128+0+0+0+0+0+0+4+0+0=132
Letzte Ziffer M: 11110110110011001100110B = 8087142
Schritt 2: Berechnung der Zahl der Schwankzeichen
D =(-1)5×(1.0=M/223) ×2E-127
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1,964062452316284 x 32
= 62.85
Ansprechpartner: Ms. Evelyn Wang
Telefon: +86 17719566736
Faxen: 86--17719566736
Addresss: I Stadt, No11, Südstraße TangYan, Yanta-Bezirk, Xi'an, Shaanxi, China.
Factory-Adresse:I Stadt, No11, Südstraße TangYan, Yanta-Bezirk, Xi'an, Shaanxi, China.
