● Breiter Betriebstemperaturbereich
● Breite Bandbreite
● Kleine Größe
● Schneller Start
● Hohe Präzision
● Hohe Zuverlässigkeit und Robustheit
● Genaue Messung in rauen Umgebungen
| PArameter | KSIMU03D | |
| Stromversorgungsparameter | ||
| Spannung | 5V | |
| Stromverbrauch | 1.5W | |
| Wellenbildung | 100 mV | |
| PLeistung des Produkts | ||
| Gewicht | 55 g | |
| Schrägwinkelgenauigkeit ((-90°~+90°) | < 0,1° | |
| Rollwinkelgenauigkeit ((-180°~+180°) | < 0,1° | |
| Kurswinkel ((-180°~+180°) | --° | |
| Gyroskop | Messbereich (anpassbar) | ± 500°/s |
| Null Verzerrungsstabilität ((@Varianz von Allan) | 00,5°/h | |
| Zufälliger Spaziergang | 0.15°/√h | |
| Null Verzerrungswiederholbarkeit | 10°/h | |
| Null Verzerrungsbeschleunigungsempfindlichkeit | 1°/h/g | |
| Nichtlinearität des Skalenfaktors (Zimmertemperatur) | 200 ppm | |
| Skalafaktor Wiederholbarkeit (Zimmertemperatur) | 200 ppm | |
| Kreuzkopplung | 00,1% | |
| Bandbreite | 250 Hz | |
| Beschleunigungsmesser | Messbereich (kann angepasst werden) | ± 30 g |
| Null Bias-Stabilität (Allan-Varianz @ 25 °C) | 50g | |
| Null Verzerrungsfehler im gesamten Temperaturbereich | 10 mg | |
| Zufälliger Spaziergang | 0.2m/s/√h | |
| Null Verzerrungswiederholbarkeit | 0.5 | |
| Skalierungsfaktor Wiederholbarkeit | 300 | |
| Nichtlinearität des Skalenfaktors | 100 | |
| Bandbreite | 100 | |
| Umwelt | ||
| Betriebstemperatur | -45°C+85°C | |
| Lagertemperatur | -55°C+105°C | |
| Vibrationen | 10 bis 2000 Hz, 6,06 g | |
| Einfluss | 5000 g,0.1 ms | |

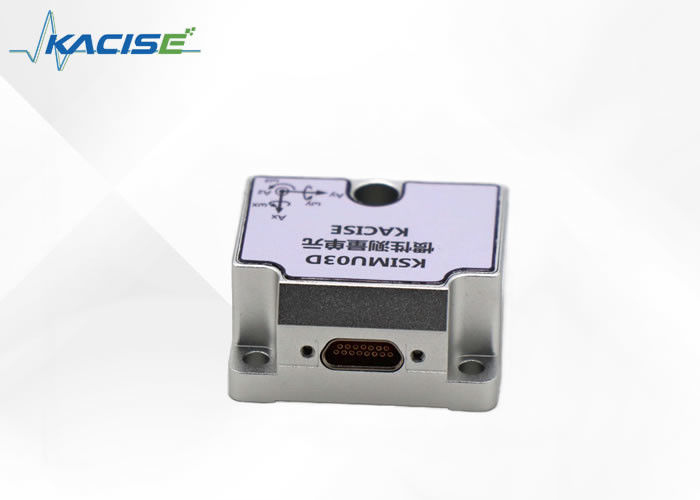

Die Trägheitseinheit KSIMU03D ist in Abbildung 4 dargestellt.
Abbildung 4 Erscheinung der IMU
Der KSIMU03D ist mit drei Φ4.4 Durchlöchern und drei M4-Schrauben (Federwascher und Flachwascher) montiert.Der Stecker sollte mit der Steckdose verriegelt und das Kabel befestigt werden.Es wird empfohlen, daß die Flachheit und Vertikalität der Montageoberfläche im Verhältnis zur Basisebene nicht mehr als 0,02 mm, nicht mehr als 0,04 mm und nicht mehr als 0,0 mm beträgt.8 μm der Oberflächenrauheit.
Raumkoordinaten:
Rechtshandregelprinzip1
Die MEMS-IMU enthält drei axiale Raumkoordinatensysteme, nämlich X, Y und Z. Die X-Achse zeigt die Richtung der elektrischen Anschlussschnittstelle,Die Y-Achse zeigt auf die linke Seite der IMU, und die Z-Achse zeigt auf die obere Oberfläche der IMU, wie in Abbildung 1 dargestellt.
Abbildung 1 Raumkoordinaten der IMU
Die Einrichtung der IMU muss mit der Achse des Koordinatensystems übereinstimmen, da sonst die gemessenen Winkelgeschwindigkeitsdaten nicht genau sind.Sie können schnell die Achse des Koordinatensystems zuordnen und bestimmen. Strecken Sie Ihre rechte Hand und erweitern Sie Ihren Daumen, Zeigefinger und Mittelfinger beziehungsweise. Der Daumen zeigt in die Richtung der X-Achse, der Zeigefinger zeigt in die Richtung der Y-Achse,und der Mittelfinger zeigt in Richtung Z-Achse, wie in Abbildung 2 dargestellt.
Abbildung 2 Prinzip 1 der Rechtshandregel
Rechtshandregel 2
Das dreigradfreie Gyroskop der IMU misst die Winkelgeschwindigkeiten in drei Richtungen.Die Drehrichtung der Achsrotation kann schnell bestimmt werdenStrecken Sie die rechte Hand aus und breiten Sie den Daumen aus. Die Richtung des Daumens ist die axiale Richtung, und die Richtung der anderen vier Finger ist die Richtung der axialen Rotation des Daumens,wie in Abbildung 3 dargestellt.
Abbildung 3 Prinzip 2 der Rechtshandregel
Definition der Richtung Winkel, Neigung Winkel und Walzwinkel
Definition des Schrägwinkels: Wenn man die X-Achse als Drehachse nimmt, ist im Gegenuhrzeigersinn positiv, horizontal ist Null und der Bereich ist [-90o, 90o].
Rollwinkeldefinition: Unter der Y-Achse als Drehachse ist im Gegenuhrzeigersinn positiv, horizontal ist Null und der Bereich [-180o, 180o].
Kurswinkeldefinition: Wenn wir die Z-Achse als Drehachse betrachten, ist im gegen den Uhrzeigersinn positiv, Norden ist Null und der Bereich ist [-180o, 180o].
Das elektrische Steckverbindermodell von KSIMU03D ist J30JE-15ZKN-J und das entsprechende Steckverbindermodell ist J30J-15TJ. Die kontaktspezifische Verteilung ist in der nachstehenden Tabelle dargestellt.
| Kontaktnummer | Definition von Pin | Typ | Zeige |
| 8 | VSUP | Versorgung | Produktstromversorgung positiv, Gleichstromversorgung geregelt |
| 15 | GND | Versorgung | Produkterzeugung, Leistungserzeugung und Serienanschluss |
| 10 | RxD+ | Input | Produkt RS422 Empfangsschnittstelle positives Ende |
| 2 | RxD- | Input | Produkt RS422 Empfangsschnittstelle Negativterminal |
| 9 | TxD+ | Ausgabe | Produkt RS422 Ausgangsoberfläche positives Ende |
| 1 | TxD- | Ausgabe | Produkt RS422-Ausgangsoberfläche Negativterminal |
Kommunikationsprotokoll
Die Kommunikationsoberfläche ist RS422, mit 8 Datenbits, 1 Start-Bit, 1 Stop-Bit und ohne Verifizierung; das hohe Byte ist zuerst und das niedrige Byte zuletzt.und die Datenaktualisierungsfrequenz beträgt 500 Hz.
| Anzahl der Bytes | Name | Zoom auf | Einheiten | Anmerkung |
| 0 zu 1 | Rahmenüberschrift | 0xAA55 | ||
| 2 bis 5 | Gyro X | 1000 | °/s | X-Gyroglyphie-Winkelgeschwindigkeit |
| 6 bis 9 | Gyros Y | 1000 | °/s | Y-Gyro-Winkelgeschwindigkeit |
| 10 bis 13 | Gyros mit Z | 1000 | °/s | Z-Gyroglyphie-Winkelgeschwindigkeit |
| 14 bis 17 | Beschleuniger X _ | 100000 | g | X Beschleunigung |
| 18 bis 21 | Beschleunigungsmesser Y | 100000 | g | Y-Beschleunigung |
| 22 bis 25 | Beschleuniger Z _ | 100000 | g | Z-Beschleunigung |
| 26 bis 29 | Tonwinkel | 100 | - Nein. | Heben Sie den Kopf, um positiv zu sein. |
| 30 bis 33 | Rollwinkel | 100 | - Nein. | Rechtsneigung ist positiv. |
| 34 bis 37 | Kurswinkel | 100 | - Nein. | Gegen den Uhrzeigersinn ist positiv |
| 38 bis 41 | Temperatur | 100 | °C | |
| 42 | Ich zähle. | 0-255 Zählen | ||
| 43 | Wirksamkeit | Die kumulative Summe aller Bytes 0-42 nimmt die unteren 8 Bits |
Setzbefehl
1 Einrichtungsvorbereitung
Ausgang stoppen
*0RM=D (Eingabe)
Ausgang starten
*0RM=U (Eingabe)
2 Setzen Sie die Baudrate
*BAUD=1 (Eingabe) Setzen Sie die Baudrate auf 115200
*BAUD=2 (Eingabe) Setzen Sie die Baudrate auf 230400
*BAUD=3 (Eingabe) Setzen Sie die Baudrate auf 460800
*BAUD=4 (Eingabe) Setzen Sie die Baudrate auf 921600
3 Ausgangsfrequenz eingestellt
*FREQ=1 (Eingabe) Setzen Sie die Ausgangsfrequenz auf 100Hz
*FREQ=2 (Eingabe) Setzen Sie die Ausgangsfrequenz auf 125Hz
*FREQ=3 (Eingabe) Setzen Sie die Ausgangsfrequenz auf 250Hz
*FREQ=4 (Eingabe) Setzen Sie die Ausgangsfrequenz auf 500Hz
Automobilelektronik bezieht sich auf elektronische Systeme, die in Fahrzeugen zur Verbesserung ihrer Funktionalität und Leistung eingesetzt werden.und Kommunikationsgeräte, die zusammenarbeiten, um verschiedene Aspekte des Fahrzeugbetriebs zu steuern.
Flugzeugleitungs- und Steuerungssysteme sind für den sicheren Betrieb von Flugzeugen von entscheidender Bedeutung.und Flugmanagementsysteme, die Piloten bei der Navigation unterstützen, halten Höhe und Geschwindigkeit bei und landen sicher.
Das Haltungsreferenzsystem ist ein wesentlicher Bestandteil der Flugzeugführung und -steuerung und liefert genaue Informationen über die Orientierung des Flugzeugs im Weltraum.die für einen stabilen Flug und eine genaue Navigation unerlässlich ist.
Die Plattformstabilisierung wird in einer Vielzahl von Anwendungen eingesetzt, darunter Kameras, Teleskope und Radarsysteme.und Steuerungssysteme, um die Plattform stabil zu halten und in die gewünschte Richtung zu zeigen, auch bei äußeren Störungen.
Roboter- und Antennenstabilisierungssysteme werden verwendet, um diese Geräte stabil und in die richtige Richtung gerichtet zu halten.Sie verwenden fortschrittliche Sensoren und Steuerungsalgorithmen, um äußere Kräfte und Störungen zu erkennen und zu kompensieren., um eine genaue und zuverlässige Leistung zu gewährleisten.
Unser elektronischer Gyroskop-Sensor ist so konzipiert, dass er in einer Vielzahl von Anwendungen eine präzise Bewegungsanzeige ermöglicht.Unser technischer Support und unsere Dienstleistungen sind darauf ausgerichtet, dass Sie unseren Gyroskop-Sensor effektiv in Ihre Projekte integrieren und verwenden können.
Technische Unterstützung:
- umfassende Online-Dokumentation: Zugang zu detaillierten Produktspezifikationen, Integrationsführer,und Fehlerbehebungsartikel, um Ihnen bei technischen Fragen zu unserem elektronischen Gyroskop-Sensor zu helfen.
Dienstleistungen:
- E-Mail-Support: Kontaktieren Sie unser spezialisiertes Support-Team, um persönliche Hilfe bei technischen Problemen zu erhalten.
Wir verpflichten uns, Ihnen die Unterstützung zu geben, die Sie benötigen, um unseren elektronischen Gyroskop-Sensor zu seinem vollen Potenzial zu nutzen.
Produktverpackung:
Der elektronische Gyroskop-Sensor wird in einer antistatischen Tasche verpackt, um elektrostatische Entladungen während der Handhabung zu verhindern.Der Beutel wird dann in eine maßgeschneiderte Schaumfolie eingefügt, die den Sensor fest an Ort und Stelle hältDieser Schaum wird in eine robuste Kartonbox eingeschlossen, die versiegelt und mit Produktinformationen und Handhabungsanweisungen versehen ist..Die Verpackung wurde so konzipiert, dass sie kompakt ist und gleichzeitig den sensiblen Elektronikprodukten im Inneren den bestmöglichen Schutz bietet.
Versand:
Nach dem Verpacken des elektronischen Gyroskopsensors ist es bereit zum Versand. Das verpackte Produkt wird in eine zweite, größere Kartonbox mit zusätzlichem Polstermaterial gelegt, um alle leeren Flächen zu füllen,Auf der Außenseite der Verpackung werden zerbrechliche Aufkleber angebracht, um die Kuriere darauf hinzuweisen, dass der Inhalt sorgfältig behandelt werden muss.Das Paket wird dann mit schwerem Verpackungsteppi versiegelt und mit Hilfe eines zuverlässigen Versanddienstes versandt, der eine Nachverfolgungsnummer anbietetKunden erhalten ihre Tracking-Informationen per E-Mail, um die Reise ihres Pakets bis zur Lieferung zu überwachen.
