Produktdetails:
Herkunftsort: China (Festland)
Markenname: Kacise
Zertifizierung: certificate of explosion-proof, CE
Modellnummer: KSIMU16495
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Verpackung Informationen: Jede Einheit verfügt über eine einzelne Box und alle Boxen sind in Standardverpackungen verpackt ode
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Spannung: 30,0 bis 3,6 V Machtverlust: 1.5W
Kräuselung: 100mV Reichweite: Bei der Prüfung der Leistungsfähigkeit sind die folgenden Anforderungen zu beachten:
Stabilität bei Nullverschiedenheit: 00,8°/h Irrfahrt: 0.06deg/√h
Zero-Bias-Wiederholbarkeit: 0.1~0.2°/s Wiederholbarkeit durch Skalierungsfaktor: 0,1%
Bandbreite: 0.1%FS Ein SPI: 15MHz
Größe: 44 × 47 × 14 mm Gewicht: 50 g
MTBF: 20000h Ununterbrochene Arbeitsstunden: 120H
Betriebstemperatur: -40~75℃ Speichertemperatur: -45°C bis 85°C
Vibrationen: 10 ‰ 2000 Hz, 3 g Auswirkung: 30 g, 11 ms
Überlastung: 1000 g
Markieren:

Festkörperinertemessgerät

,

15 MHz Trägheitsmessgerät

,

zuverlässige Trägheitsmessvorrichtung

Beschreibung des Produkts:

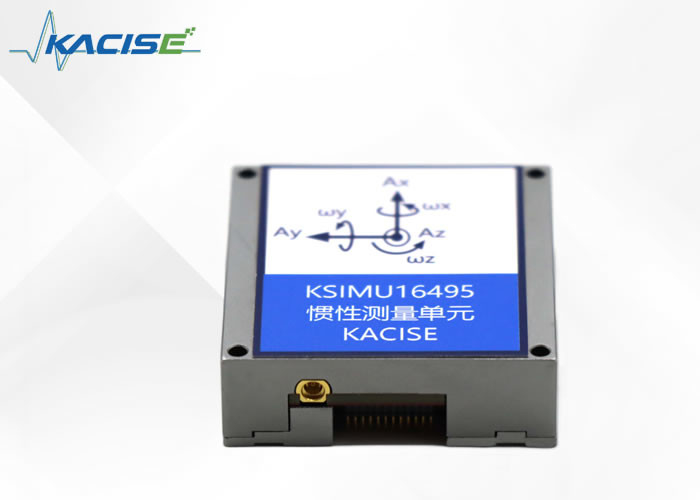

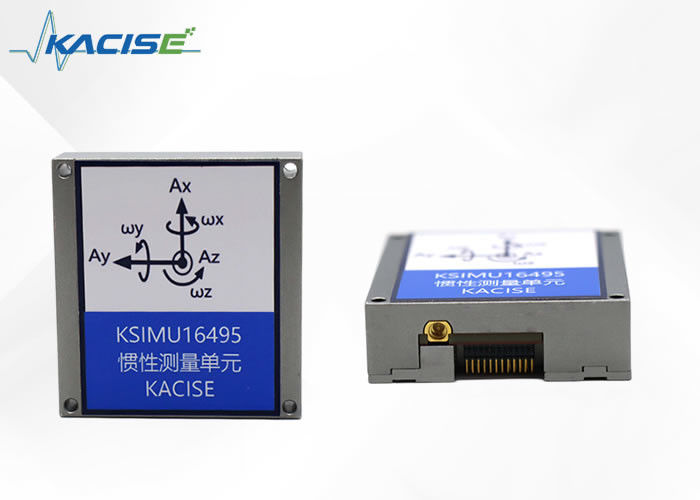

Die Trägheitsmessvorrichtung KSIMU16495 ist eine inländische Trägheitsmessvorrichtung mit hoher Leistung, geringer Größe und hoher Überlastbeständigkeit.Beschleunigungsmesser Nullverschiebungsstabilität 10 μg (Allan)Diese Produktreihe verwendet hochpräzise MEMS-Tätigkeitseinrichtungen mit hoher Zuverlässigkeit und hoher Robustheit.und kann die Winkelgeschwindigkeit und Beschleunigung des beweglichen Trägers in rauen Umgebungen genau messen.

Die Trägheitsmessvorrichtung KSIMU16495 mit integriertem dreiachsigem Gyrometer und dreiachsigem Beschleunigungssensor wird zur Messung der dreiachsigen Winkelgeschwindigkeit und der dreiachsigen Beschleunigung des Trägers verwendet.Durch den seriellen Port gemäß dem konventionellen Kommunikationsprotokoll Ausgangsfehlerkompensation (einschließlich Temperaturkompensation), Installationsfehlstellung Winkelkompensation, nichtlineare Kompensation usw.) Gyroskop, Beschleunigungsmesserdaten und eingebauter dreiachsiger Magnetsensor, Drucksensor.



Eigenschaften:

● Hochgenaue Trägheitsnavigation mit MEMS

● Unterstützung dynamischer schneller Ausrichtung

● Hohe Bandbreite, hohe Datenaktualisierungsrate

● 1 Kanal SPI

● Kleine Größe, leichtes Gewicht

● Festig und zuverlässig

● Vollständig kompatibel mit einem ausländischen Trägheitsmesssystem mit 10 Freiheitsgraden



Technische Parameter:

PArameter Prüfungszustand Min. TYP Maximal Schnüren
Stromversorgungsparameter
Spannung   3.0 3.3 3.6 V
Leistungsausfall       1.5 W
Ripple P-P     100 mV
PLeistung des Produkts
Gyroskop Reichweite   ± 400 ± 450   Deg/s
Stabilität bei Nullverschiedenheit Allan, bitte.   0.8   Deg /h
Zufälliger Spaziergang     0.06   Deg /√h
Wiederholbarkeit ohne Bias -40°C ≤ TA ≤ +85°C   0.1 0.2 Deg/s
Wiederholbarkeit durch Skalierungsfaktor -40°C ≤ TA ≤ +85°C   0.1 1 %
Nichtlinearität der Skalafaktoren FS = 450 o/s   0.1 0.2 % FS
Bandbreite       400 Hz
Beschleunigungsmesser Reichweite     ± 10   g
Stabilität bei Nullverschiedenheit Allan, bitte.   0.01   mg/kg
Zufälliger Spaziergang     0.02 0.02 m/s/√h
Wiederholbarkeit ohne Bias -40°C ≤ TA ≤ +85°C   ±2   mg/kg
Wiederholbarkeit durch Skalierungsfaktor -40°C ≤ TA ≤ +85°C   0.5 1 %
Nichtlinearität der Skalafaktoren     0.1   % FS
Bandbreite       200 Hz
Magnetometer Dynamischer Messbereich   ± 25     Ausrüstung
Entschließung     120   uGauss
Geräuschdichte     50   uGauss
Bandbreite     200   Hz
Barometer Druckbereich   450   1100 Mbar
Entschließung     0.1   Mbar
Absolute Messgenauigkeit     1.5   Mbar
Kommunikationsschnittstelle Ein SPI Baud-Rate     15 MHz
Strukturelle Merkmale Größe   44 × 47 × 14 mm Größe
Gewicht   50 g Gewicht
Verlässlichkeit MTBF     20000   h
ununterbrochene Arbeitszeit     120   h
Umwelt
Betriebstemperatur   - 40   75 °C
Lagertemperatur   -45 Jahre.   85 °C
Schwingungen   10 ‰ 2000 Hz, 3 g
Wirkung   30 g, 11 ms
Überlastung (Half-Sine 0,5 ms) 1000 g




Abmessungen:

Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 0



KoordinateSSchnappungDAusgabe:



Das Koordinatensystem des Gyroskops und des Beschleunigungsmessers ist wie in der Abbildung unten dargestellt definiert, wobei die Pfeilrichtung positiv ist.



Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 1

Lesen undWRitualDSiehe

Das KSIMU16495 ist ein automatisches Sensorsystem, das sich automatisch aktiviert, wenn eine aktive Stromversorgung vorhanden ist.und das Laden der kalibrierten Sensordaten in das AusgangsregisterDer SPI-Port ist in der Regel mit dem kompatiblen Port des eingebetteten Prozessors verbunden, das Anschlussdiagramm ist in der folgenden Abbildung dargestellt.Vier SPI-Signale unterstützen die synchrone serielle Datenübertragung. In der Fabrikstandardkonfiguration liefert der DIO2-Pin ein Daten-Ready-Signal; wenn neue Daten im Ausgabe-Datenregister verfügbar sind, wird der Pin hoch.



Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 2



HäufigHOstPProzessor SPI Einstellungen:

Einstellungen des Prozessors Erklären Sie
Gastgeber KSIMU16495 wird als Sklavenmaschine verwendet
SCLK ≤ 15 MHz Maximale serielle Taktrate
SPI-Modus 3 CPOL = 1 (Polarität),CPHA = 1 (Phasenposition)
MSB-Priorität Aufordnung
16-Bit-Modus Schichtregister/Datenlänge







SPICKommunikation:

Wenn der vorherige Befehl eine Leseanfrage ist, unterstützt der SPI-Port eine Full-Duplex-Kommunikation, und der externe Prozessor kann während des Lesens des DOUT auf DIN schreiben, wie unten gezeigt.

Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 3

SPI-Lese-Schreibzeit

Lesen von Sensordaten

KSIMU16495 startet automatisch und aktiviert Seite 0 für den Datenspeicherzugriff. Nach dem Zugriff auf andere Seiten sollte 0x00 in das PAGE_ID-Register (DIN = 0x8000) geschrieben werden, um Seite 0 zu aktivieren.bereit für den späteren Datenzugriff. Ein einzelner Registrierungslesebetrieb erfordert zwei 16-Bit-SPI-Zyklen. Im ersten Zyklus wird die Bitzuweisungsfunktion in Abbildung 1 verwendet, um ein Lesen des Inhalts eines Registrierungs zu verlangen;Im zweiten Zyklus, werden die Inhalte des Registers über DOUT ausgeführt. Die erste Ziffer des DIN-Befehls ist 0, gefolgt von der oberen oder unteren Adresse des Registers.Aber SPI braucht die ganzen 16 SCLKS, um die Anfrage zu erhalten.. Die folgende Abbildung zeigt zwei aufeinanderfolgende Registerlesungen, zuerst DIN = 0x1A00, die den Inhalt des Z_GYRO_OUT-Registers anfordern, und dann DIN = 0x1800,Anforderung des Inhalts des Z_GYRO_LOW-Registers.



Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 4

Beispiel für den SPI-Lesevorgang

Benutzerregister-Speicher-Mapping (N/A bedeutet nicht anwendbar)

R/W Seite_ID Anschrift Standardeinstellung Beschreibung des Registers
R/W 0x00 0x00 0x00 Seite-Identität
R 0x00 0x0E N/A Temperatur
R 0x00 0x10 N/A X-Achse-Gyroskop-Ausgabe, niedriges Byte
R 0x00 0x12 N/A X-Achse-Gyroskop-Ausgabe, hohe Byte
R 0x00 0x14 N/A Y-Achse-Gyroskop-Ausgabe, geringes Byte
R 0x00 0x16 N/A Y-Achse-Gyroskop-Ausgabe, hohe Byte
R 0x00 0x18 N/A Z-Achse-Gyroskop-Ausgabe, niedriges Byte
R 0x00 0x1A N/A Z-Achse-Gyroskop-Ausgabe, hohes Byte
R 0x00 0x1C N/A Ausgang des X-Achsenbeschleunigungsmessers, geringes Byte
R 0x00 0x1E N/A X-Achsen-Beschleunigungsmessgerät, hohe Byte
R 0x00 0x20 N/A Y-Achsen-Beschleunigungsmessleistung, geringes Byte
R 0x00 0x22 N/A Y-Achsen-Beschleunigungsmesser-Ausgabe, hohes Byte
R 0x00 0x24 N/A Ausgang des Z-Achsenbeschleunigungsmessers, niedriges Byte
R 0x00 0x26 N/A Z-Achsen-Beschleunigungsmesserausgabe, hohes Byte
R 0x00 0x28 N/A X-Achse magnetisch, hohe Byte
R 0x00 0x2A N/A Y-Achse magnetisch, hohe Byte
R 0x00 0x2C N/A Z-Achse magnetisch, hohe Byte
R 0x00 0x2E N/A Luftdruck-Ausgabe, geringes Byte
R 0x00 0x30 N/A Luftdruck-Ausgabe, geringes Byte
R/W 0x03 0x00 0x00 Seite-Identität
R/W 0x03 0x06 0x000D Steuerung, E/A-Pins, Funktionsdefinition
R/W 0x03 0x08 0x00X0 Steuerung, E/A-Pins, universell
R/W 0x04 0x00 0x00 Seite-Identität
R 0x04 0x20 / Seriennummer



Umwandlungsformel

Aktuelle Temperatur = 25+ TEMP OUT*0.00565

  X_GYRO_OUT X_GYRO_LOW
X-Achsen-Gyrostation beispielhaft 1 LSB = 0,02°/S Das Gewicht des MSB beträgt 0,01°/S, und das Gewicht der nachfolgenden Bits beträgt die Hälfte der vorherigen Bits
0.02*X_GYRO_OUT 0.01*MSB+0.005*.......



Die Z-Achsen-Y-Achsen-Gyros wird ähnlich wie die X-Achsen-Gyros berechnet.

  X_ACCL_OUT X_ACCL_LOW
Beispiel für ein X-Achsenbeschleunigungsmesser 1 LBS = 0,8 mg Das Gewicht von MSB beträgt 0,4 mg, und das Gewicht jedes nachfolgenden Bits ist die Hälfte des vorherigen Bits
0.8*X_ACCL_OUT 0.4*MSB+0.2*.......



Das Y-Achsen-Z-Achsen-Beschleunigungsmesser wird ähnlich wie das X-Achsen-Beschleunigungsmesser berechnet.

  X_MAGN_OUT
X-Achsen-Magnetometer 1 LSB = 0,1 mGauss
0.1*X_MAGN_OUT



Y-Achse Z-Achse Magnetometer wird in ähnlicher Weise wie die X-Achse Magnetometer berechnet

  Barom_OUT BAROM_LOW
Barometrisches Beispiel 1LSB=40ubar Das Gewicht von MSB ist 20ubar, und das Gewicht jedes nachfolgenden Bit ist die Hälfte des vorherigen Bit
40*BAROM_OUT 20*MSB+10*.......

Anmerkung: Gyroskop, Beschleunigungsmesser, Magnetometer werden in hohe 16bit und niedrige 16bit unterteilt, um das Endresultat zu addieren







EelektrischeIch...Schnittstelle:



Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 5



Trägheitsmessgerät Betriebstemperatur -40~75°C Ein SPI 15MHz Fest und zuverlässig 6



Nummer des Pins Name Typ Beschreiben
10,11,12 VDD Macht
13,14,15 GND Stromversorgung
7 DIO1 Eingang/Ausgang Universal I/O, konfigurierbar
9 DIO2 Eingang/Ausgang
1 DIO3 Eingang/Ausgang
2 DIO4 Eingang/Ausgang
3 SPI-CLK Eingabe Der SPI-Master/Slave-Modus ist konfigurierbar.
4 SPI-MISO Ausgabe
5 SPI-MOSI Eingabe
6 SPI-CS Eingabe
8 RST Eingabe Wiederherstellung
23 VDDRTC Stromversorgung /
16 ¢ 21,24 NC Ersatzspin Vorbehalt des Herstellers
