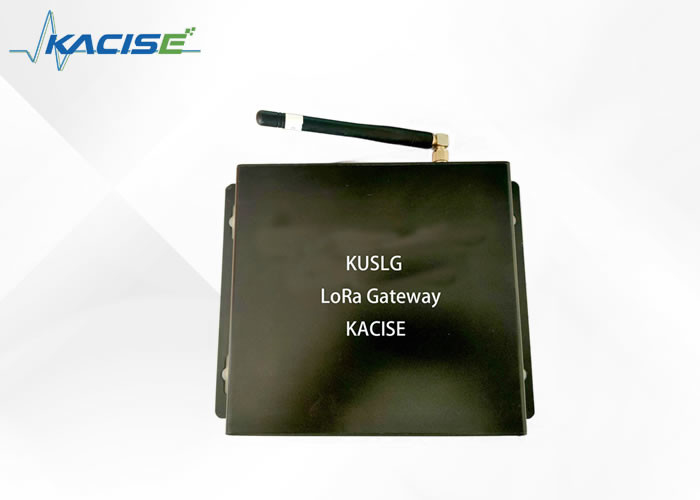

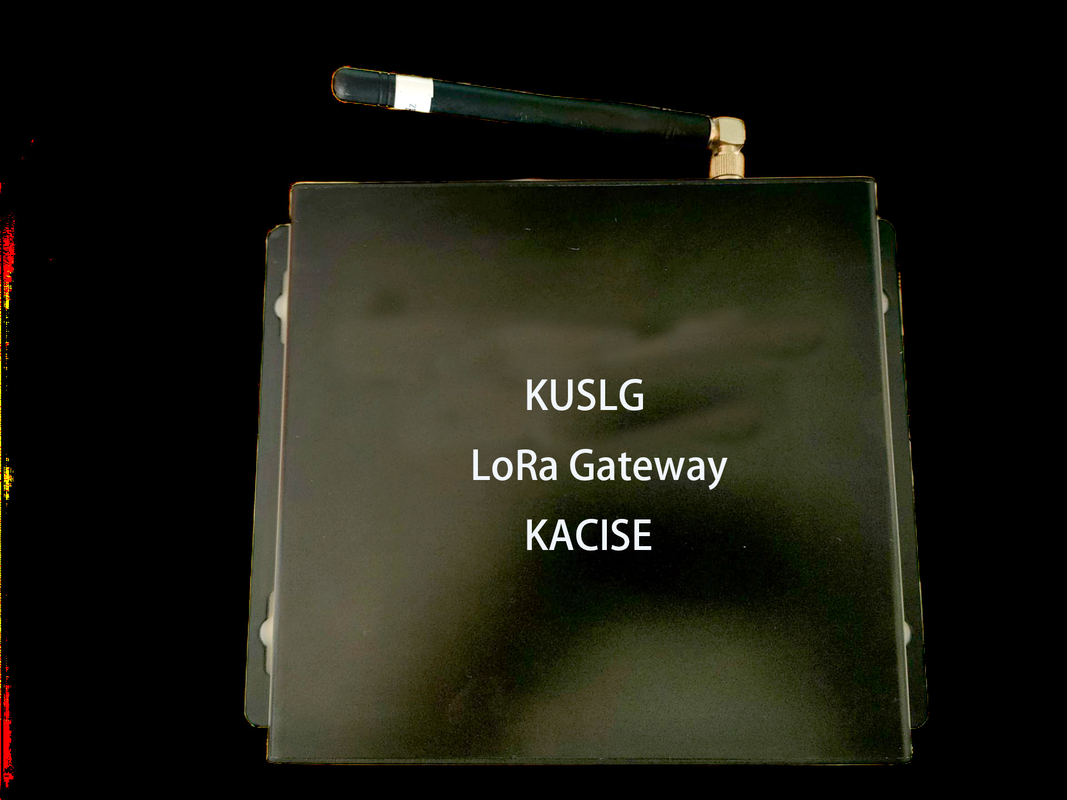

LoRa-Gateway unterstützt ADR, höhere Rate, geringerer Energieverbrauch, Versorgungsspannung 12 V, ESD 8000 V
1.Einführung
LoRa ist eine drahtlose Spread-Spectrum-Kommunikationstechnologie und LoRaWAN ist ein LoRa-basiertes Kommunikationsprotokoll.
Wie in der Abbildung oben gezeigt, definiert LoRaWAN Knoten, Gateway und Server, insgesamt 3 Entitäten, und definiert gleichzeitig die Kommunikationsschnittstelle zwischen Entitäten. Um die „Verbindung“ der Produkte globaler Hersteller sicherzustellen, stellt LoRaWAN sicher Protokoll (derzeit ist die neueste Version V1.0.2) und die Frequenzbänder verschiedener Länder (Regionen) werden offengelegt.
LoRaWAN ist mit seinem „Standard, offen, kostenlos und sicher“ zu einem der Industriestandards für das Internet der Dinge geworden und man geht davon aus, dass es genauso erfolgreich sein wird wie das IP-Protokoll vor 30 Jahren.
2.Besonderheit
3.Technische Daten
Parameterelemente |
Prüfen Bedingungen |
Minimum | Typisch | Maximal | Einheit | |
Allgemeine elektrische Parameter | Versorgungsspannung | 9 | 12 | 24 | V | |
Betriebsspannung | ARM+SX1302 | 4,75 | 5 | 5.25 | V | |
Betriebsstrom | 450 | 562 | 900 | mA | ||
Elektrische Eigenschaften der Modulschnittstelle |
Ethernet Geschwindigkeit |
10M | 100M | bps | ||
Isolierung Stromspannung Stärke |
Leckage Strom <5mA, Temperatur < 95 % |
2,5K | VDC | |||
LoRa RF-Parameter | Frequenzbereich | 490 / 868 / 915 | MHz | |||
HF-Sendeleistung | 6 | 17 | 27 | dBm | ||
Modulation | Spread-Spectrum-Modulation | |||||
Emissionsfrequenz vs. Temperatur |
-40 bis +85°C | ±3 | ppm | |||
Sendeleistung vs Temperatur |
±3 | dB | ||||
Maximale Betriebsbedingungen |
Betrieb Temperatur |
-10 | +60 | ℃ | ||
ESD | 8000 | V | ||||
Gehäusegröße der Basisstation (ohne Antenne) | 155*151*38 | mm |
4.Stromversorgung und Installation
Wie in der Abbildung unten gezeigt, verwenden Sie das „12-V-Netzteil“ (Gateway-Zubehör), um das „Gateway“ mit Strom zu versorgen und über den „Router“ eine Verbindung zum Internet/Intranet herzustellen.
5.Abmessungen
6.Rate und Häufigkeit
6.1 Geschwindigkeitsempfindlichkeitsabstand
Wie in der Tabelle unten gezeigt, unterstützt die Basisstation 6 Kommunikationsraten. Je höher die Rate, desto geringer ist die effektive Kommunikationsentfernung, und je niedriger die Rate, desto länger ist die effektive Kommunikationsentfernung.
SF | Datenrate (bps) | Empfindlichkeit (dBm) | Reichweite (km) | 10 Byte Nutzlast Time on Air (ms) |
7 | 5469 | -130,0 | 2 | 65 |
8 | 3125 | -132,5 | 4 | 100 |
9 | 1758 | -135,0 | 6 | 200 |
10 | 977 | -137,5 | 8 | 370 |
11 | 537 | -140,0 | 11 | 740 |
12 | 293 | -142,5 | 14 | 1400 |
Um die Verwendung zu vereinfachen, wird die Kommunikationsrate dynamisch vom Server festgelegt. Seine Regeln lauten: Der Knoten befindet sich in der Nähe der Basisstation und das Signal ist gut, die hohe Rate wird übernommen und der Knoten ist weit von der Basisstation entfernt und das Signal schwach ist, wird die niedrige Rate verwendet. Dies wird als ADR (Adaptive Data) bezeichnet
Rate) Technologie.
6.2 LoRa-Signalanzeigen
Feldstärkewert RSSI: Normalwert -120 ~ -10 dBm, unter -125 dBm ist die Paketverlustrate höher.
SNR: Grenzwert -20 dB.
6.3 Kommunikationshäufigkeit
Region | Abkürzung | Uplink:Band+Rate+Bandbreite | RX2-Downlink:Band+Rate+Bandbreite |
RX1-Downlink: Band + Rate + Bandbreite | |||
China | CN470 |
486,3/486,5/486,7/486,9/487,1/487,3/487,5/487,7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
506,7/506,9/507,1/507,3/507,5/507,7/507,9/508,1 SF7BW125 – SF12BW125 |
|||
Norden Amerika |
US915 |
903,9/904,1/904,3/904,5/904,7/904,9/905,1/905,3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5 SF7BW500 – SF10BW500 |
|||
Europa | EU868 |
867,1/867,3/867,5/867,7/867,9/868,1/868,3/868,5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
867,1/867,3/867,5/867,7/867,9/868,1/868,3/868,5 SF7BW125 – SF12BW125 |
|||
Australien | AU915 |
916,8/917,0/917,2/917,4/917,6/917,8/918,0/918,2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5 SF7BW500 – SF10BW500 |
|||
Asien 1 Singapur Malaysia Japan |
AS923 AS1 |
922,0/922,2/922,4/922,6/922,8/923,0/923,2/923,4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
922,0/922,2/922,4/922,6/922,8/923,0/923,2/923,4 SF7BW125 – SF12BW125 |
|||
Asien 2 |
AS923 AS2 |
923,2/923,4/923,6/923,8/924,0/924,2/924,4/924,6 SF7BW125 – SF12BW125 |
|
923,2/923,4/923,6/923,8/924,0/924,2/924,4/924,6 SF7BW125 – SF12BW125 |
|||
Korea | KR920 |
922,1/922,3/922,5/922,7/922,9/923,1/923,3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
922,1/922,3/922,5/922,7/922,9/923,1/923,3 SF7BW125 – SF12BW125 |
|||
Indien | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
Russland | RU864 |
864,1/864,3/864,5/864,7/864,9/868,9/869,1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
864,1/864,3/864,5/864,7/864,9/868,9/869,1 SF7BW125 – SF12BW125 |
7 Kommunizieren Sie mit Knoten
Im Allgemeinen kommunizieren Basisstation und Knoten gut. Wenn die Kommunikation fehlschlägt, beheben Sie die Ursache in der folgenden Reihenfolge:
Wahrscheinlichkeit | Phänomen | siedeln |
30 % |
Die Basisstation kann das nicht Knotenpakete empfangen |
Die Basisstation befindet sich im selben Frequenzband wie der Knoten |
30 % |
Die Basisstation ist es nicht verbunden mit Loravan Seifer |
Registrieren Sie die Basisstation beim LoRaWAN-Server |
Die LTE (4G)-Basisstation Es kann keine Verbindung zum Server hergestellt werden |
1 Überprüfen Sie, ob die 4G-SIM-Karte eingelegt ist Verzug; 2 Überprüfen Sie, ob die 4G-SIM-Karte einen schlechten Kontakt hat. 3 Überprüfen Sie die lokale 4G-Signalqualität; |
|
20 % |
Der Knoten ist nicht verbunden Loravan Seifer |
Registrieren Sie den Knoten beim LoRaWAN-Server |
5 % | Die Entfernung ist zu weit | Reduzieren Sie die Kommunikationsentfernung zwischen der Basisstation und dem Knoten |
4 % | Signalstörungen sind schwerwiegend | Wechseln Sie die Frequenz der Basisstation und des Knotens |
1 % | Hardwareschaden | Kontaktieren Sie den Kundendienst |
8. Schnittstellendefinition
Die Basisstation folgt strikt dem LoRaWAN GSID-Standard (Gateway to Server Interface Definition).
Im Allgemeinen ist die Basis, solange die folgenden 3 Parameter festgelegt sind
Station kann mit „jedem“ LoRaWAN-Server verbunden werden.
1) server_address (Erklärung: die Domänennamenadresse des Servers, z. B
router.cn.thethings.network)
2) serv_port_up (Erklärung: UDP-Port, der von der Basis auf den Server hochgeladen wurde
Station, Standard ist 1700)
3) serv_port_down (Erklärung: Der Server geht zum UDP-Port des herunter
Basisstation, der Standardwert ist 1700)
Der Protokollstapel des LoRaWAN GSID ist in der folgenden Abbildung dargestellt
9.Häufige Probleme und Lösungen
F: Warum ist die Paketverlustrate zwischen Basisstationen und Knoten hoch?
A: Bitte überprüfen Sie, ob die Antenne richtig installiert und angepasst ist.
Basisstation <--> ob die Internet-/Intranet-Netzwerkumgebung der
Server läuft reibungslos.
Ob die Empfangsumgebung rau ist, wie zum Beispiel: Es gibt viele Hindernisse
dicht und es gibt starke Störquellen.
Ob der Knoten ADR aktiviert hat, um Gleichkanalstörungen zu reduzieren.
F: Worauf sollte ich beim Proximity-Test achten?
A: Basisstationen und Knoten sollten mehr als 10 Meter voneinander entfernt sein
möglich.
Indoor-Basisstation Installieren Sie den Knoten „Fiberglas“-Antenne <-->, um den zu entfernen
Antenne
Indoor-Basisstation Installieren Sie eine „Klebestift“-Antenne <--> Knoten, um einen „Kleber“ zu installieren
Stick"-Antenne
F: Die Qualität der 4G-Kommunikation ist schlecht und die Paketverlustrate ist hoch.
A: Bitte überprüfen Sie, ob die 4G-Antenne richtig installiert und abgestimmt ist.
Überprüfen Sie die Qualität Ihres lokalen 4G-Signals.
10.Konfigurationsparameter
Schritt 1: Bereiten Sie Ihre Netzwerkumgebung vor
Der Standardwert der Basisstation ist 192.168.1.99. Bitte stellen Sie den PC auf 192.168.1.100 ein und verbinden Sie die Basisstation und den PC direkt über das Netzwerkkabel.
Wenn Sie möchten, dass die Basisstation direkt mit dem LoRaWAN-Server im LAN verbunden wird, können Sie die Basisstation auf eine statische IP einstellen. Achten Sie zu diesem Zeitpunkt darauf, die IP-Adresse aufzuzeichnen (wie in der Abbildung oben gezeigt 172.16.0.123). ), andernfalls kann der PC keine Verbindung zur Basisstation herstellen!
Prinzip: Der PC mit den Konfigurationsparametern muss sich im selben Netzwerksegment wie die Basisstation befinden (z. B. 192.168.0.x oder 172.16.0.x).
Schritt 2: Melden Sie sich über einen Browser an der Basisstation an
Geben Sie die IP-Adresse der Basisstation ein, Benutzer=Gast, Passwort=rimelink, und klicken Sie auf „Anmelden“.
Schritt 3: Parameter konfigurieren
Unterstützte Einstellungen: Serveradresse und -port, Frequenz, Leistung, IP-Adresse. Klicken Sie auf „OK“ und es wird sofort wirksam!.
11. Protokolle anzeigen
Diagnose 1: Ob der Knoten Daten meldet
Vom Konzentrator empfangene HF-Pakete:131<-- 131 LoRa-Pakete empfangen
Diagnose 2: Ob der Server auf das Gateway-Handshake-Paket reagiert
(Firewall aktiviert)
PULL_DATA gesendet:5(100,00 %bestätigt) <-- Die Basisstation und die
Der Server hat normalerweise 5 Handshakes
Diagnose 3: Ob der Server Knotendaten liefert
An den Konzentrator gesendete HF-Pakete:2(46 Bytes) <--Die Basisstation sendet
zwei Downlink-LoRa-Pakete
