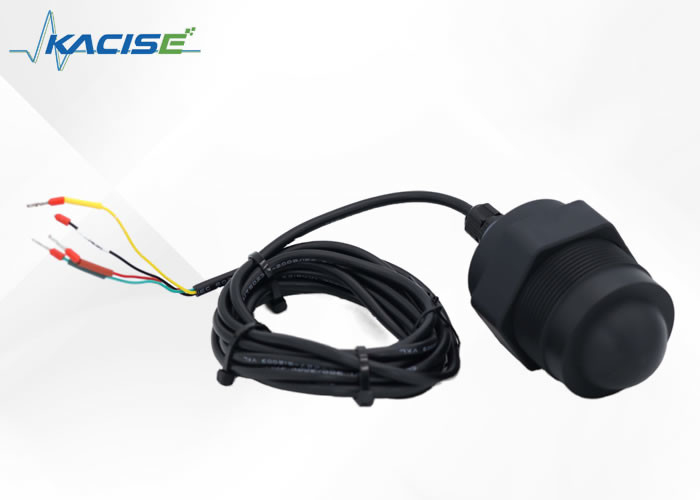

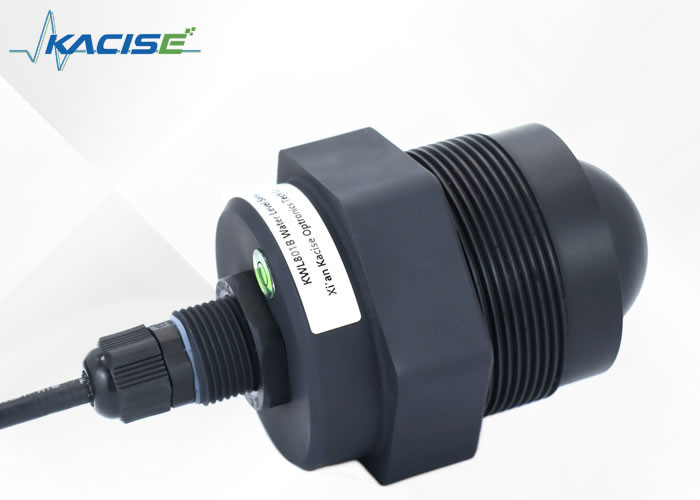

Beschreibung des Produkts:
Der Radarniveausensor KWL801B-RS485 entspricht der nationalen Norm DB50/T 826-2017 für Niveausmessgeräte. Dieser Sensor ist mit einer vollständig versiegelten IP68-Wasserdichtung ausgelegt, um seine Langlebigkeit zu gewährleisten,mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHT.
Das Produkt verfügt über einen maximalen Messbereich von bis zu 40 Metern, mit einem minimalen Blindenfleck von weniger als 6 cm.Dies führt zu präziseren Ergebnissen für Ihre Messbedürfnisse..
Neben seiner Zuverlässigkeit und Genauigkeit verfügt der Radarpegelsensor KWL801B-RS485 auch über eine feste Halterung für eine einfache Installation.Sie müssen sich keine Sorgen über die Suche nach einer Montage-Lösung für Ihren Sensor; einfach an der Halterung befestigen und an der gewünschten Stelle aufstellen.
Eigenschaften:
- Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
- Kompaktere HF-Architektur
- Höhere Signal-Rausch-Verhältnis
- Kleinere tote Zone
- Arbeitsbandbreite von 5 GHz
- Höhere Auflösung und Messgenauigkeit
- Weniger Einfluss von Störungen in der Installationsumgebung
- Einfachere Installation und
- Modernes Design einer integrierten flachen Antenne
Technische Spezifikationen
| Modell |
KWL801B-RS485 |
| Frequenz der Messung |
80 GHz |
| Kommunikation |
RS485 |
| Häufigkeit des Erwerbs |
≥ 200 ms/ konfigurierbar |
| Betriebsstrom |
12V/14mA |
| Messgenauigkeit der Entfernung |
±2 mm |
| Kommunikationsprotokoll |
Modbus/Textprotokoll |
| Antennenstrahlbreite |
± 2,75° |
| Versorgungsspannung |
9 ~ 24 V |
| Messbereich |
0.2 bis 40 m
0.18 bis 30 m
0.1~15/20 m
0.06~3/5/10m
|
| HF-Impulsstrom |
100 mA/20 ms |
| Arbeitsfeuchtigkeit |
0~95% |
| Art des Gewindes |
G-Gewinde/ maßgeschneidert |
| Betriebstemperatur |
-40 bis 75°C |
| Wasserdichte |
IP68 |
| Nettogewicht |
00,6 kg |

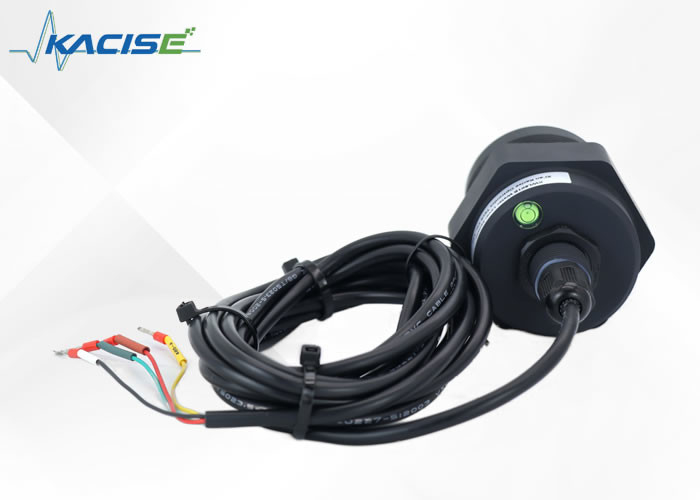

Anweisungen für die Verkabelung
| Rote Linie |
VCC (9 bis 24 V Strom) |
| Schwarze Linie |
GND |
| Gelbe Linie |
485-A |
| Grüne Linie |
485-B |
Abmessung:

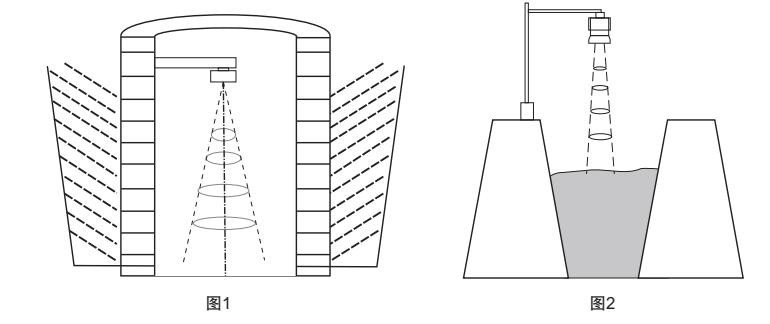

Einrichtung:
(1) Stellen Sie sicher, dass der Sensor senkrecht zur Mediumoberfläche ist.
(2) Vermeiden Sie, daß der Sendestrahl Störobjekte strahlt und falsche Echos erzeugt.
Für typische Arbeitsbedingungen siehe Folgendes:
Anwendungen:
Anwendungen:
Ein Radarsensor nutzt das Prinzip der Zeitdomainreflexion (TDR).Wenn der Puls die Oberfläche der zu messenden Substanz erreicht, ein Teil davon wird zurück reflektiert, um ein Echo zu erzeugen, das durch genau den gleichen Pfad zum Sender zurückkehrt.Der Abstand zwischen dem Sender und der Oberfläche des Messmediums wird proportional zur Ausbreitungszeit des Impulses berechnet., was zu einer Schlussfolgerung über die Höhe des Niveaus führt.
Der Radaranzeiger arbeitet nach einem einfachen Prinzip, ist aber sehr wirksam.Diese Methode verwendet elektromagnetische Strahlung, um den Abstand vom Sensor zur Oberfläche des gemessenen Materials zu berechnen und die Höhe desDas TDR-Prinzip regelt den Betrieb des Radar-Niveausensors.
Um den Gehalt einer flüssigen oder festen Substanz zu bestimmen, sendet der Radarsensor einen Puls aus, der mit Lichtgeschwindigkeit durch ein Kabel oder eine Sonde fährt.Dieser Puls springt zurück, wenn er die Oberfläche des zu messenden Subjekts berührt, und die Zeit, die für die Rückkehr des Impulses zum Sender benötigt wird, wird zur Bestimmung des Stoffniveaus verwendet.
Zusammenfassung:
Ein Radarspiegelsensor basiert auf dem Prinzip der Zeitrahmenreflexion (TDR) zur Bestimmung der Höhe einer zu messenden Substanz.Der Puls, der durch ein Kabel oder eine Sonde gesendet wird, springt zurück, wenn er auf die Oberfläche des gemessenen Materials trifftDas TDR-Prinzip regelt den Betrieb eines Radarsensors.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistungen für das Produkt Radar-Level-Sender umfassen:
- Unterstützung bei der Installation und Inbetriebnahme
- Produktbildung und -bildung
- Wartungs- und Reparaturdienstleistungen
- Fernüberwachung und Diagnose
- Produkterneuerungen und Nachrüstungen
- 24/7 technischer Support und Kundenservice
Verpackung und Versand:
Produktverpackung:
Das Radar-Level-Sender-Produkt wird sicher in einem robusten Karton verpackt, um Schäden beim Transport zu vermeiden.das Produkt wird in eine Blasenfolie oder eine Schaumstoffpolsterung eingewickelt, um einen zusätzlichen Schutz zu bietenDie Box enthält auch eine Bedienungsanleitung und alle notwendigen Montage-Hardware.
Versand:
Wir bieten kostenlosen Versand für das Radar Level Transmitter Produkt innerhalb der kontinentalen Vereinigten Staaten.Das Produkt wird über einen seriösen Spediteur wie UPS oder FedEx versendet und dauert in der Regel 3-5 Werktage, bis es eintrifftFür internationale Bestellungen werden die Versandgebühren anhand des Bestimmungsortes und der Versandmethode berechnet.
