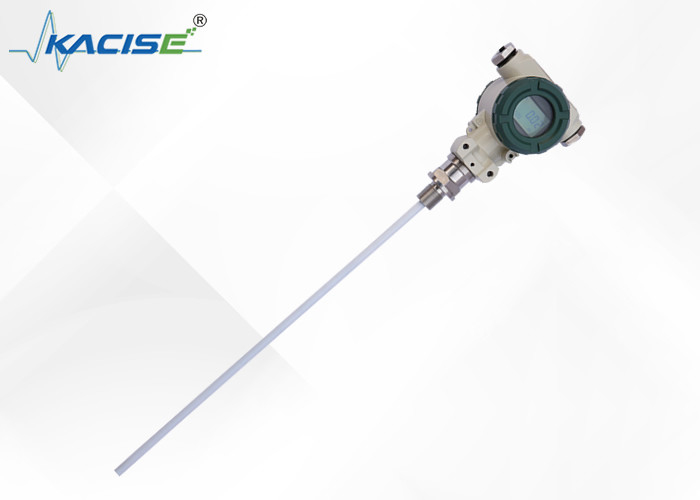

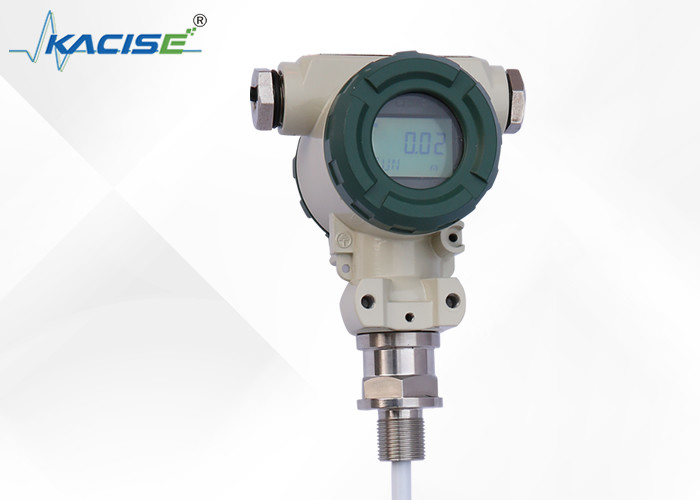

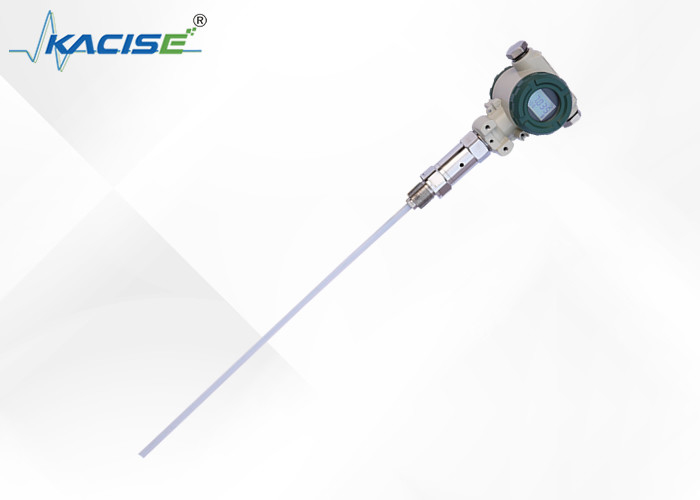

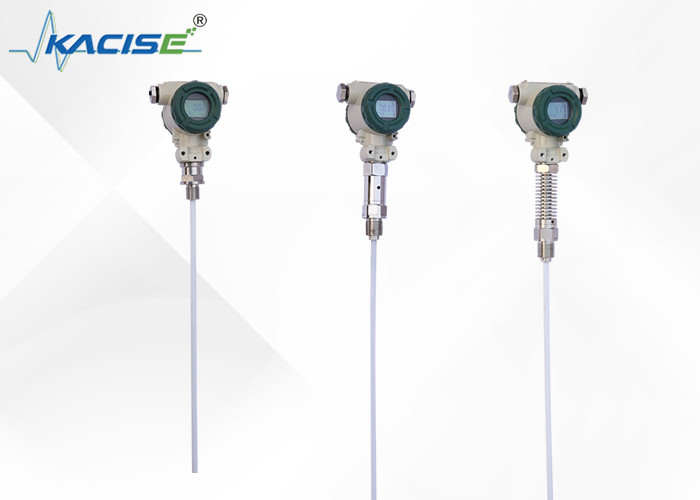

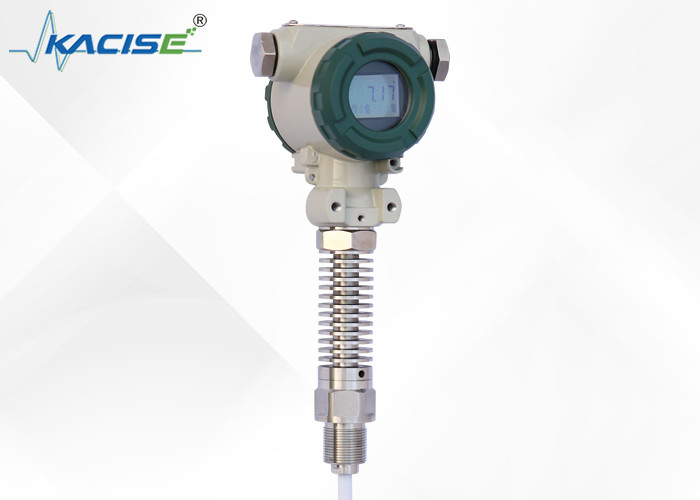

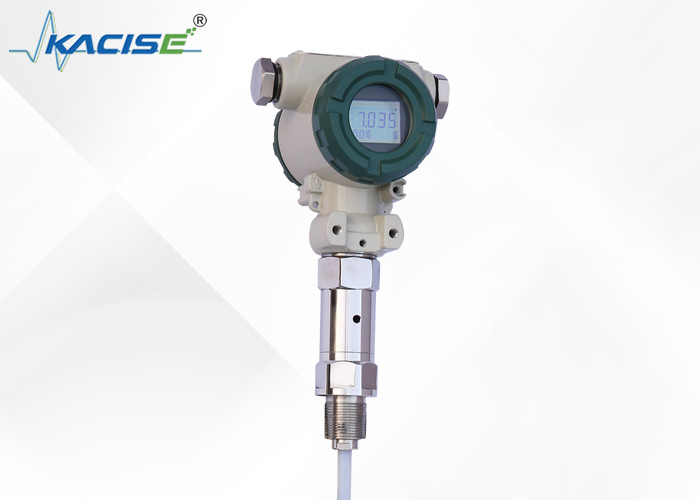

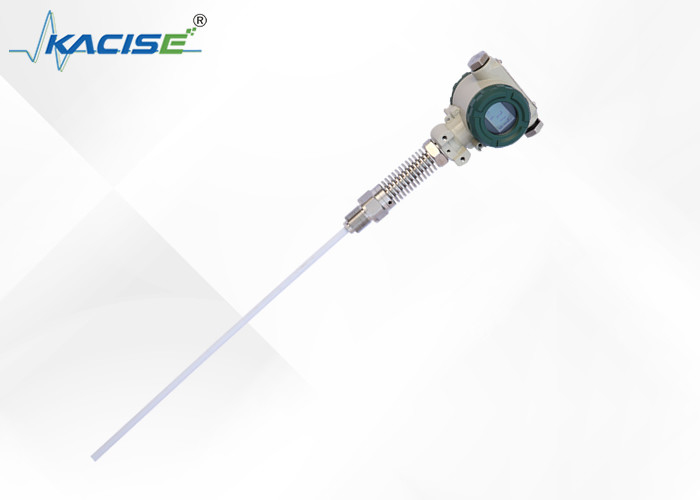

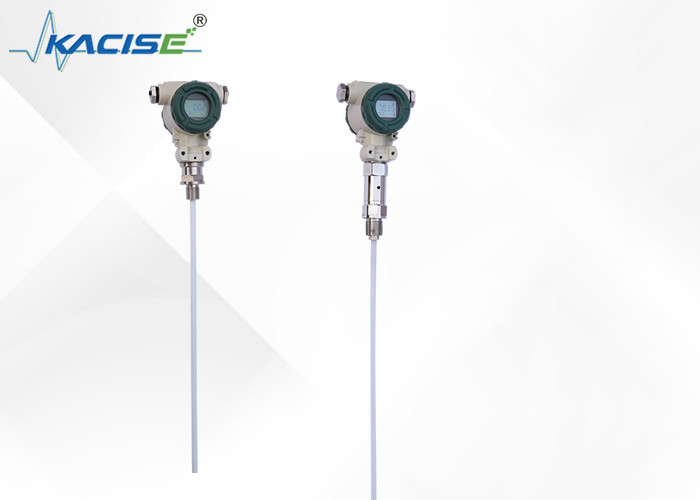

KCF6021-1-625mm Präzisionsflüssigkeitsmessgerät mit 4-20mA Ausgangssignal und -50~250°C Sondentemperatur

●Erkennungsbereich: 0,01 bis 30 m

●Genauigkeit: Stufe 0.2, Stufe 0.5

● Druckbereich: -0,1 MPa bis 32 MPa

●Sondentemperatur: -50 ~ 250 °C

●Umgebungstemperatur: -20~60 °C

● Lagertemperatur: -55 °C+125 °C

●Ausgangssignal: 4×20mA,4 ~ 20mA mit HART-Kommunikation/485/CAN-Buskommunikation

●Versorgungsspannung: 12~28VDC (von der Sicherheitsschranke angetrieben)

●Festigung: Schraubmontage M20×1.5,M27x2,

Flankenbefestigung DN25,DN40,DN50.Spezifische Spezifikationen können angepasst werden

●Nassstoff: 316 Edelstahl,1Gr18Ni19Tior oder PTFE

●Langfristige Stabilität: ≤ 0,2% FS/Jahr,

●Temperaturverschiebung:≤0,02%FS/°C (Bereich von 0°70°C)

●Explosionswerte: Eigentlich sicher ExiraIIC T6, Flammfeste Ext II C T5

●Schutz:IP67

●Intrinsisch sichere Parameter:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation und Inbetriebnahme

Der Kabel- und Stangebene-Sender verfügt über eine Vielzahl von festen Möglichkeiten, sich an verschiedene Standortbedingungen anzupassen, wenn der Standort nicht die Prozessmöglichkeiten wie den M20 × 1 bieten kann.5 weibliche Gewinde oder Flansche, können Sie aus drei Installationsmethoden wählen (wandmontierte, horizontale Rohrträger und vertikale Rohrträger, die Sie bei der Installation vor Ort praktisch machen.(Mit Bildern)

Bei der Messung der Medien der größeren Beweglichkeit kann der Anwender die Gewichtsanlage wählen, um zu verhindern, dass der Sensor heftig schwankt, was die Stabilität des Sensors beeinflussen kann.Die schweren Gegenstände müssen beim Hinzufügen des Gewichts in den Boden des Behälters gelegt werden., um den Sensorkabel nicht zu brechen.

Bei schlechten Standortbedingungen sollte der Anwender den Sensorschild zum Schutz des Sensors verwenden, um eine Beschädigung durch Fremdkörper oder eine Beeinträchtigung der Messgenauigkeit zu vermeiden.

Wenn die Behälter nicht aus Metall bestehen, müssen wir das Transmittergehäuse mit einem Drahtanschluss an den Boden des Behälters legen, wenn wir einen KCF600-Stab-Streifen-Sender verwenden.Ansonsten ist die Messung nicht genau..

Dieses Erzeugnis wurde in der Fabrik kalibriert; die Feldbereinigung kann wie folgt erfolgen:

A: Intelligent Schaltung Fehlerbehebungsmethode:

Standort-Null----- Wenn der Flüssigkeitsgehalt an der untersten Stelle liegt, halten Sie die Z-Taste und die S-Taste 8 Sekunden lang gedrückt, und klicken Sie dann auf die Z-Taste.Der Ausgangsstrom wird automatisch auf 4mA eingestellt.

Site - gefüllt ------ Wenn der Flüssigkeitsgehalt an der höchsten Stelle, halten Sie die "Z" Taste und "S" Taste für 8 Sekunden nach der gleichen Zeit Freigabe, und dann "S" Taste klicken,Der Ausgangsstrom wird automatisch auf 20mA eingestellt.

B: Analogschaltkreis Fehlerbehebungsmethode:

Wenn der Flüssigkeitsgehalt in der nächsten Grenze, verwenden Sie den Schraubenzieher langsam rotierenden "Z" Potentiometer, beobachten die Ammeter Werte in der Nähe von 4mA

Wenn der Flüssigkeitsgehalt in der oberen Grenze, verwenden Sie den Schraubenzieher langsam rotierende "S" Potentiometer und beobachten Sie die Ampereinträge in der Nähe von 20mA

Und bedienen Sie es für 2-3 mal mehr, bis die Null und Spanne waren genau 4mA und 20mA. Nach der Einstellung, ziehen Sie die Abdeckung des Senders sollte sein.

Anmerkung:

1. Produkte mit Produktzertifizierung und Handbuch, die Produktnummer, technische Parameter, Verkabelungsdiagramm und das Datum der Herstellung haben, bitte überprüfen, um Fehler zu vermeiden.

2. Die Installation sollte auf der Grundlage der Produktverbindung und der Gewindearten erfolgen, überprüfen Sie, ob die Standortoberfläche mit der Produktoberfläche übereinstimmt oder nicht.Achten Sie auf die Dichtung., kann das Drehmoment nicht direkt dem Sendergehäuse hinzugefügt werden und kann nur an die Sechs-Parteien-Senderoberfläche hinzugefügt werden.

3Die Verkabelung sollte streng nach den Anweisungen des Unternehmens erfolgen.

4Dieses Produkt ist ein präzises Energieumwandlungsinstrument, verbieten Abbau, Kollision, Sturz und harte Ablehnung zu spielen.

5Der Sender funktioniert sofort nach dem Einschalten, aber der Ausgang kann nach einem Aufwärmen von 30 Minuten stabil sein.

6- Unnormale Nutzung, Stromausfall, Kontrollen oder Kontaktaufnahme mit unserer technischen Abteilung direkt.7Transport, Lagerung und Aufbewahrung in einer kühlen, trockenen, belüfteten Lagerhalle.

8Bei der Installation sollte darauf geachtet werden, dass die Haut des Sensordrahtes nicht gebrochen wird.

9. Bei der Installation des Sensordrahtes sollte der Abstand zur Poolwand mindestens 10 cm über dem Grund liegen, da sonst die Messung nicht genau wäre.

10Die Erdungslinie der gesamten PTFE-Struktur und die Stangebene müssen mit Messmedien geleitet werden, sonst wäre die Messung nicht genau.

11Die Anlage sollte wirksame Blitzschutzmaßnahmen treffen.

12Die Gehäuse aller Sender dieser Baureihe müssen geerdet sein; der Erdungswiderstand sollte kleiner als 4Ω sein.

13Die Sicherheitsschranke sollte explosionssicher zertifiziert werden; die Anbauanforderungen sollten den Anforderungen der Anleitung entsprechen.

14. Wenn der Sender in der Zone "0" verwendet wird, müssen die mit Schranken betriebenen Leistungstransformatoren den Anforderungen von GB3836.4-2000 Nr. 8 entsprechen.1.
