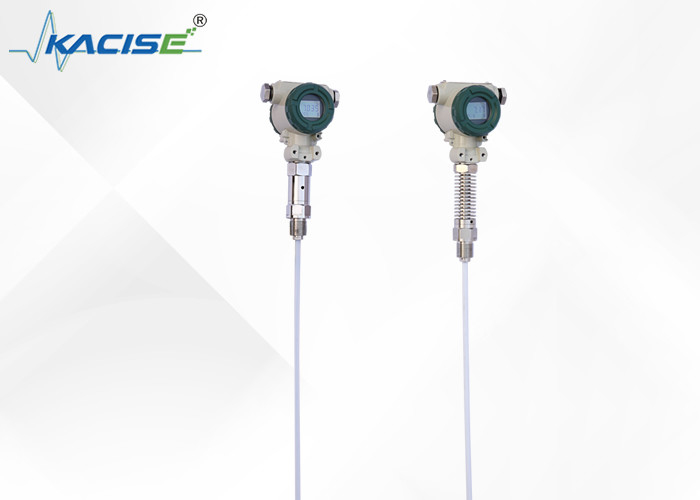

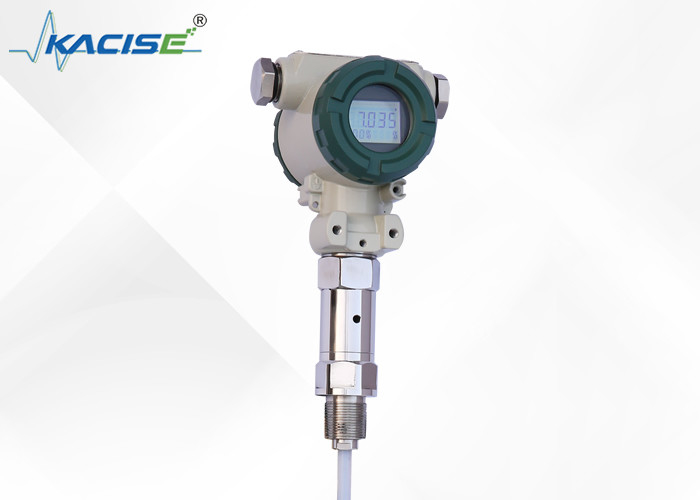

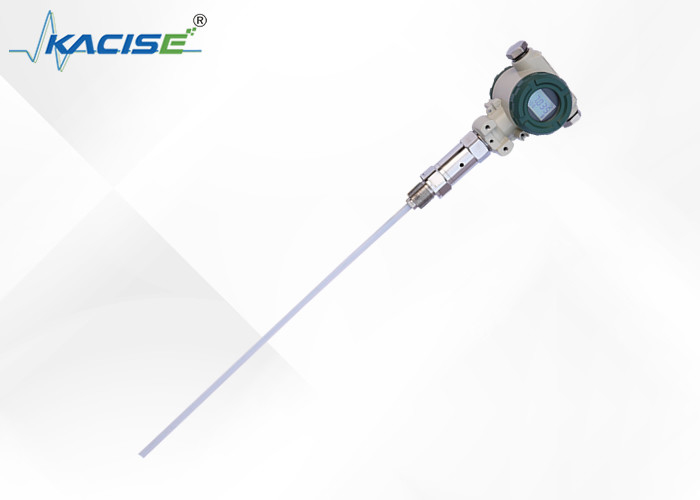

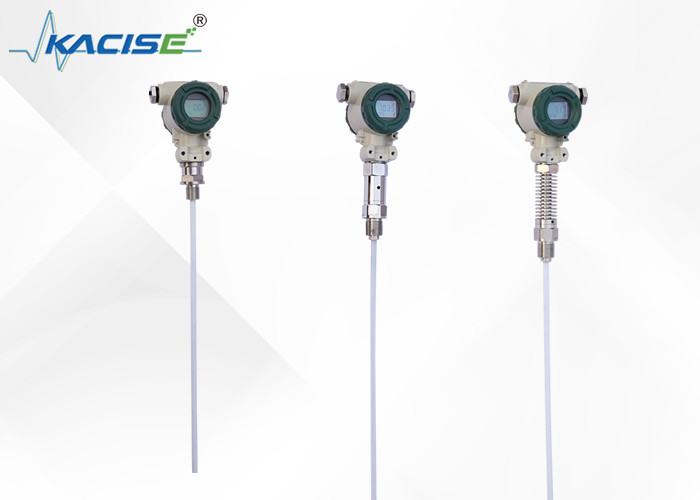

KCF6021-1-330mm Präzisionsflüssigkeitsniveaumeter -50~250°C Sonde Temp 4~20mA Ausgang mit HART-Kommunikation

Beschreibung des Produkts:

Der kapazitive Niveaussender der KCF600-Serie ist für die kontinuierliche Detektion von Flüssigkeit unter rauen Bedingungen mit hoher Temperatur und Druck, hoher Korrosion, leichter Kristallisation,und leicht zu steckenDieses Gerät ist ideal für die Messung von Wasser, Säure- und Alkali-Lösungen und des Wasserstandes im Kessel geeignet.keine beweglichen oder flexiblen Teile in der KCF600-SerieEs bietet eine hohe Zuverlässigkeit und Präzision, hat eine angemessene Kosten, und kann Float-Typ, Eingangstyp und Differenzdruck-Typ des Level-Transmitters in verschiedenen Situationen ersetzen.

Die Schlüsselteile des Kapazitätseinstellungs-Senders der KCF600-Serie verwenden einen fortschrittlichen Kapazitätseinstellkreislauf.mit einer Breite von mehr als 20 mm,Das Gerät verfügt über Optionen für HART, CANBUS und 485 Kommunikationsprotokolle für die Systemkonfiguration. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.

Der Kapazitäts-Level-Sender der KCF600-Serie ist auf Schlagfestigkeit und einfache Montage ausgelegt.Es eignet sich für die kontinuierliche Detektion verschiedener ätzender Flüssigkeiten in Hochtemperatur- und HochdruckumgebungenDieses Gerät ersetzt herkömmliche Ebene-Sender ohne flexible oder bewegliche Teile und bietet eine hohe Zuverlässigkeit und Präzision.es hat einen angemessenen Preis, und die Benutzer können mit der Selbstkalibrierungsfunktion automatische Kalibrierung (sowohl Null als auch Reichweite) erhalten.

Eigenschaften:

Einfache und zuverlässige Strukturen

Das Gerät verfügt über einfache Strukturen, ohne bewegliche oder elastische Komponenten.es ist nicht notwendig, regelmäßige mittlere und kleine Reparaturen durchzuführen.

Unterschiedliche Signalleistung für Systemkonfigurationen

Um unterschiedliche Systemkonfigurationen zu erleichtern, bietet dieses Gerät eine Vielzahl von Signal-Ausgabeoptionen zur Auswahl.

Genaue Messung in Hochtemperatur- und Hochdruckbehältern

Dieses Gerät ist so ausgelegt, dass es in Hochtemperatur- und Hochdruckbehältern unabhängig von Temperatur, Eigengewicht und Form des Behälters genau arbeitet.sowie der Einfluss von Druck.

Ideal für die Messung korrosiver Flüssigkeiten

Das Gerät eignet sich besonders für die Messung von ätzenden Flüssigkeiten wie Säure- und Alkalilösungen.

Überstrom, Überspannung und Polaritätsschutz

Dieses Gerät ist mit perfektem Schutz gegen Überstrom, Überspannung und Polarität konzipiert.

Technische Parameter:

Die Reichweite dieses Geräts liegt zwischen 0,01 und 30 Metern.2, und Stufe 0.5Der Druckbereich beträgt -0,1 MPa bis 32 MPa. Die Temperatur der Sonde liegt zwischen -50 °C und 250 °C. Bei Umgebungstemperaturen kann sie innerhalb von -20 °C bis 60 °C arbeiten, während für die Lagerunges kann Temperaturen von -55 °C bis +125 °C aushaltenDas Gerät kann ein Ausgangssignal von 4-20mA, 4-20mA mit HART-Kommunikation, 485 oder CAN-Bus-Kommunikation erzeugen. Es erfordert eine Versorgungsspannung von 12-28VDC und sollte durch die Sicherheitsbarriere angetrieben werden.Das Gerät kann mit einer Schraubverbindung M20×1 befestigt werden.5Das Gerät kann an spezielle Spezifikationen angepasst werden.

Das in diesem Gerät verwendete nassige Material umfasst Edelstahl 316, 1Gr18Ni19Tior oder PTFE. Es hat eine Langzeitstabilität von ≤ 0,2% FS/Jahr und eine Temperaturverschiebung von ≤ 0,02% FS/°C (Bereich 0-70°C).Das Gerät hat einen Explosionsgrad von intrinsisch sicherem ExiraIIC T6 und Flammbeständigem Ext II C T5Es verfügt über IP67-Schutz und intrinsisch sichere Parameter, darunter Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf und Li: 0mH.

Anwendungen:

Das Kacise Fluid Level Meter ist mit einer Genauigkeit von ± 2%, ± 5% ausgestattet mit kapazitiven Sensoren für die Punkt-Level-Erkennung, was es für eine Vielzahl von Anwendungen ideal macht.Der kapazitive Wasserspiegelmessgerät eignet sich hervorragend zur Messung von Flüssigkeitsgehalten in TanksDie Kapazitäts-Levelschalter sind für den Einsatz in den meisten industriellen und kommerziellen Umgebungen geeignet.

Der Kacise-Flüssigkeitsspiegelmesser ist für zuverlässige und genaue Messungen in rauen Umgebungen konzipiert.und andere VerunreinigungenDies macht sie für den Einsatz im Außen- und Innenbereich geeignet.

Das Kacise Fluid Level Meter verfügt über eine Reihe von Ausgangssignalen, darunter 4 ̊20mA, 4 ~ 20mA mit HART-Kommunikation/485/CAN-Bus-Kommunikation.Dies gewährleistet die Kompatibilität mit den meisten Steuerungssystemen und erleichtert die Integration in bestehende Anlagen.

Der Kacise-Flüssigkeitsspiegelmesser verfügt über einen breiten Betriebstemperaturbereich mit einer Lagertemperatur von -55°C+125°C.Es wird mit einer Stromversorgungsspannung von 2 ̊28 VDC betrieben und sollte durch die Sicherheitsschranke betrieben werden, um einen sicheren Betrieb zu gewährleisten..

Das Kacise-Flüssigkeitsspiegelmesser eignet sich für eine Vielzahl von Anwendungen, darunter:

• Wasser- und Abwasseraufbereitungsanlagen
• Chemische und petrochemische Anlagen
• Pharma- und Biotech-Anlagen
• Lebensmittel- und Getränkeanlagen
• Stromerzeugungsanlagen
• Öl- und Gasraffinerien
• Industrie- und Gewerbebauten

Insgesamt ist das Kacise Fluid Level Meter ein zuverlässiges, präzises und vielseitiges Produkt, das für eine Vielzahl von Anwendungen geeignet ist.Die Kapazitätssensoren für die Punktmessung machen es ideal für die Messung von Flüssigkeitsgehalten in TanksDie IP67-Klassifizierung gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen, und die Reichweite der Ausgangssignale gewährleistet die Kompatibilität mit den meisten Steuerungssystemen.

Installation und Inbetriebnahme:

Der Kabel- und Stangebene-Sender verfügt über eine Vielzahl von festen Möglichkeiten, sich an verschiedene Standortbedingungen anzupassen, wenn der Standort nicht die Prozessmöglichkeiten wie den M20 × 1 bieten kann.5 weibliche Gewinde oder Flansche, können Sie aus drei Installationsmethoden wählen (wandmontierte, horizontale Rohrhalter und vertikale Rohrhalter, die Sie bei der Installation vor Ort praktisch machen.(Mit Bildern)

Bei der Messung der Medien der größeren Beweglichkeit kann der Anwender die Gewichtsanlage wählen, um zu verhindern, dass der Sensor heftig schwankt, was die Stabilität des Sensors beeinflussen kann.Die schweren Gegenstände müssen beim Hinzufügen des Gewichts in den Boden des Behälters gelegt werden., um den Sensorkabel nicht zu brechen.

Bei schlechten Standortbedingungen sollte der Anwender den Sensorschild zum Schutz des Sensors verwenden, um Fremdkörperschäden zu vermeiden oder die Messgenauigkeit zu beeinträchtigen.

Wenn die Behälter nicht aus Metall bestehen, müssen wir das Transmittergehäuse mit einem Drahtanschluss an den Boden des Behälters legen, wenn wir einen KCF600-Stab-Streifen-Sender verwenden.Ansonsten ist die Messung nicht genau..

Dieses Erzeugnis wurde in der Fabrik kalibriert; die Feldbereinigung kann wie folgt erfolgen:

Eine: Intelligent RührencAussehen dEbuggEinheitlicheHode:

Standort-Null----- Wenn sich der Flüssigkeitsgehalt an der untersten Stelle befindet, halten Sie die Taste "Z" und die Taste "S" 8 Sekunden lang gedrückt, und klicken Sie dann auf die Taste "Z",Der Ausgangsstrom wird automatisch auf 4mA eingestellt.

Site - gefüllt ------ Wenn der Flüssigkeitsgehalt an der höchsten Stelle, halten Sie die "Z" Taste und "S" Taste für 8 Sekunden nach der gleichen Zeit Freigabe, und dann "S" Taste klicken,Der Ausgangsstrom wird automatisch auf 20mA eingestellt.

B: EineSchwerpunktcAussehen DiebSchleimhauthod:

Wenn der Flüssigkeitsgehalt in der nächsten Grenze, verwenden Sie den Schraubenzieher langsam rotierende "Z" Potentiometer, beobachten die Ampermeter Werte nahe 4mA

Wenn der Flüssigkeitsgehalt in der oberen Grenze, verwenden Sie den Schraubenzieher langsam rotierende "S" Potentiometer und beobachten Sie die Ampereinträge in der Nähe von 20mA

Und bedienen Sie es für 2-3 mal mehr, bis die Null und Spanne waren genau 4mA und 20mA. Nach der Einstellung, ziehen Sie die Abdeckung des Senders sollte sein.

Anmerkung:

1. Produkte mit Produktzertifizierung und Handbuch, die Produktnummer, technische Parameter, Verkabelungsdiagramm und das Datum der Herstellung haben, bitte überprüfen, um Fehler zu vermeiden.

2. Die Installation sollte auf der Grundlage der Produktverbindung und der Gewindearten erfolgen, überprüfen Sie, ob die Standortoberfläche mit der Produktoberfläche übereinstimmt oder nicht.Achten Sie auf die Dichtung., kann das Drehmoment nicht direkt dem Sendergehäuse hinzugefügt werden und kann nur der Sechs-Parteien-Senderoberfläche hinzugefügt werden.

3Die Verkabelung sollte streng nach den Anweisungen des Unternehmens erfolgen.

4Dieses Produkt ist ein präzises Energiewandlungsinstrument, das das Absetzen, Kollisionen, Fallen und harte Ablehnung verbietet.

5Der Sender funktioniert sofort nach dem Einschalten, aber der Ausgang kann nach dem Aufwärmen für 30 Minuten stabil sein.

6- Unnormale Nutzung, Stromausfall, Kontrollen oder Kontaktaufnahme mit unserer technischen Abteilung direkt.

7Transport, Lagerung und Aufbewahrung in einer kühlen, trockenen, belüfteten Lagerhalle.

8Bei der Installation sollte darauf geachtet werden, dass die Haut des Sensordrahtes nicht gebrochen wird.

9Bei der Installation des Sensordrahtes sollte der Abstand von der Poolwand mindestens 10 cm über dem Grund liegen, da sonst die Messung nicht genau ist.

10Die Erdungslinie der gesamten PTFE-Struktur und die Stangebene müssen mit

Messmedien; ansonsten wäre die Messung nicht genau.

11Die Anlage sollte wirksame Blitzschutzmaßnahmen treffen.

12Die Gehäuse aller Sender dieser Baureihe müssen geerdet sein; der Erdungswiderstand sollte kleiner als 4Ω sein.

13Die Sicherheitsschranke sollte explosionssicher zertifiziert werden; die Anbauanforderungen sollten den Anforderungen der Anleitung entsprechen.

14. Wenn der Sender in die Zone "0" verwendet wird, müssen die schrankenbetriebenen Leistungstransformatoren den Anforderungen von GB3836.4-2000 Nr. 8 entsprechen.1.

Unterstützung und Dienstleistungen:

Der technische Support und die Dienstleistungen für das Produkt Fluid Level Meter umfassen:

- Unterstützung bei der Installation und Einrichtung

- Problemlösung und Lösung von Problemen

- Regelmäßige Wartungs- und Kalibrierdienste

- Reparaturen bei Schäden oder Störungen

- technische Ausbildung und Ressourcen für Kunden und Händler

- Kontinuierliche Produktverbesserungen
