Das drahtlose Fernkommunikationsmodul LoRa verfügt über einen Betriebsstrom von 562 mA und eine HF-Übertragungsleistung von 17 dBm

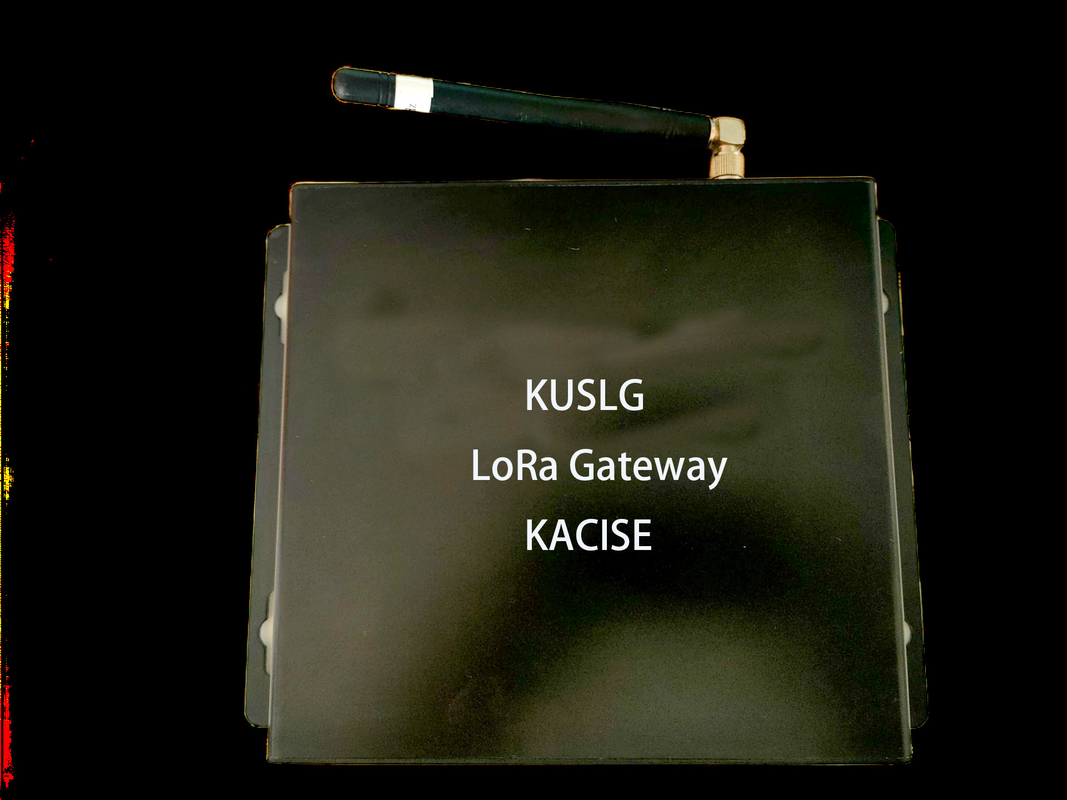

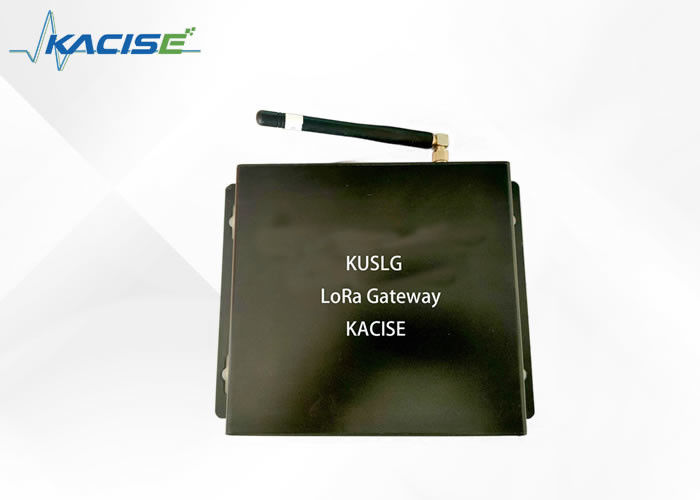

LoRa-Gateway

1.Einführung

LoRa ist eine drahtlose Spread-Spectrum-Kommunikationstechnologie und LoRaWAN ist ein auf LoRa basierendes Kommunikationsprotokoll.

Wie in der obigen Abbildung gezeigt, definiert LoRaWAN Knoten, Gateway und Server, insgesamt drei Entitäten, und definiert gleichzeitig die Kommunikationsschnittstelle zwischen den Entitäten. Um die „Vernetzung“ der Produkte globaler Hersteller sicherzustellen, werden das LoRaWAN-Protokoll (derzeit ist die neueste Version V1.0.2) und die Frequenzbänder verschiedener Länder (Regionen) offengelegt.

LoRaWAN hat sich mit seinen Merkmalen „standardmäßig, offen, kostenlos und sicher“ zu einem der Industriestandards für das Internet der Dinge entwickelt und man geht davon aus, dass es ebenso erfolgreich sein wird wie das IP-Protokoll vor 30 Jahren.

2.Besonderheit

• Unterstützt Webparameter, was die Benutzerfreundlichkeit und Stabilität erheblich verbessert.
• Mehrkanal: Basierend auf SX1302-Chip, 8 Kanäle, bis zu 10.000 LoRa-Knoten.
• Große Entfernung: Die offene Umgebung kann einen Bereich mit einem Radius von 5 km abdecken.
• Anpassungsfähig: Unterstützt ADR, höhere Rate, geringerer Energieverbrauch, einfache Erweiterung.
• Kompatibilität: Vollständig kompatibel mit LoRaWAN, „interoperabel“ mit Geräten verschiedener Hersteller.
• Hohe Qualität: ARM-Plattform in Industriequalität, effizient und stabil, basierend auf einem Linux-System, ausgereift und benutzerfreundlich.

3.Technische Spezifikationen

4.Stromversorgung und Installation

Verwenden Sie, wie in der Abbildung unten gezeigt, das „12-V-Netzteil“ (Gateway-Zubehör), um das „Gateway“ mit Strom zu versorgen und über den „Router“ eine Verbindung zum Internet/Intranet herzustellen.

5.Maße

6.Rate und Frequenz

6.1 Rate Empfindlichkeit Abstand

Wie in der folgenden Tabelle gezeigt, unterstützt die Basisstation sechs Kommunikationsraten. Je höher die Rate, desto geringer die effektive Kommunikationsdistanz, und je niedriger die Rate, desto größer die effektive Kommunikationsdistanz.

Um die Nutzung zu vereinfachen, wird die Kommunikationsrate dynamisch vom Server festgelegt. Dabei gelten folgende Regeln: Wenn sich der Knoten in der Nähe der Basisstation befindet und das Signal gut ist, wird die hohe Rate verwendet. Wenn sich der Knoten weit von der Basisstation entfernt befindet und das Signal schwach ist, wird die niedrige Rate verwendet. Dies wird als ADR (Adaptive Data

Rate-)Technologie.

6.2 LoRa-Signalindikatoren

Feldstärkewert RSSI: Normalwert -120 ~ -10 dBm, unter -125 dBm ist die Paketverlustrate höher.

SNR: Grenzwert -20 dB.

6.3 Kommunikationsfrequenz

7 Mit Knoten kommunizieren

Im Allgemeinen kommunizieren Basisstation und Knoten gut miteinander. Wenn die Kommunikation fehlschlägt, beheben Sie die Ursache in der folgenden Reihenfolge:

8.Schnittstellendefinition

Die Basisstation folgt strikt dem LoRaWAN GSID-Standard (Gateway to Server Interface Definition).

Im Allgemeinen gilt: Solange die folgenden 3 Parameter eingestellt sind,

Station kann an „jeden“ LoRaWAN-Server angeschlossen werden.

1) Serveradresse (Erklärung: die Domänenadresse des Servers, z. B.

router.cn.thethings.network)

2) serv_port_up (Erklärung: UDP-Port, der von der Basis auf den Server hochgeladen wird

Station, Standard ist 1700)

3) serv_port_down (Erklärung: Der Server geht auf den UDP-Port des

Basisstation, der Standardwert ist 1700)

Der Protokollstapel des LoRaWAN GSID ist in der folgenden Abbildung dargestellt

9.Häufige Probleme und Lösungen

F: Warum ist die Paketverlustrate zwischen Basisstationen und Knoten hoch?

A: Bitte überprüfen Sie, ob die Antenne richtig installiert und angepasst ist.

Basisstation <--> ob die Internet/Intranet Netzwerkumgebung der

Der Server läuft reibungslos.

Ob die Empfangsumgebung rau ist, wie: Hindernisse sind sehr

dicht und es gibt starke Störquellen.

Ob der Knoten ADR aktiviert hat, um Gleichkanalstörungen zu reduzieren.

F: Worauf muss ich beim Näherungstest achten?

A: Basisstationen und Knoten sollten mehr als 10 Meter voneinander entfernt sein,

möglich.

Innen-Basisstation Installieren Sie den "Glasfaser" Antenne <--> Knoten, um die zu entfernen

Antenne

Indoor-Basisstation Installieren Sie eine "Klebestift" Antenne <--> Knoten, um eine "Klebestift" zu installieren

Stabantenne

F: Die 4G-Kommunikationsqualität ist schlecht und die Paketverlustrate hoch.

A: Bitte überprüfen Sie, ob die 4G-Antenne richtig installiert und angepasst ist.

Überprüfen Sie die Qualität Ihres lokalen 4G-Signals.

10.Konfigurationsparameter

Schritt 1: Vorbereiten Ihrer Netzwerkumgebung

Der Standardwert der Basisstation ist 192.168.1.99, bitte stellen Sie den PC auf 192.168.1.100 ein und verbinden Sie die Basisstation und den PC direkt über das Netzwerkkabel.

Wenn Sie möchten, dass die Basisstation direkt mit dem LoRaWAN-Server im LAN verbunden wird, können Sie die Basisstation auf eine statische IP einstellen. Notieren Sie sich dabei unbedingt die IP-Adresse (siehe Abbildung oben 172.16.0.123), da der PC sonst keine Verbindung zur Basisstation herstellen kann!

Prinzip: Der PC mit den Konfigurationsparametern muss sich im selben Netzwerksegment wie die Basisstation befinden (zum Beispiel 192.168.0.x oder 172.16.0.x).

Schritt 2: Über einen Browser an der Basisstation anmelden

Geben Sie die IP-Adresse der Basisstation, Benutzer=Gast, Passwort=rimelink ein und klicken Sie auf „Anmelden“.

Schritt 3: Parameter konfigurieren

Unterstützte Einstellungen: Serveradresse und -port, Frequenz, Leistung, IP-Adresse. Klicken Sie auf „OK“ und die Einstellungen werden sofort wirksam!

11.Protokolle anzeigen

Diagnose 1: Ob der Knoten Daten meldet

Vom Konzentrator empfangene HF-Pakete:131<-- 131 LoRa-Pakete empfangen

Diagnose 2: Ob der Server auf das Gateway-Handshake-Paket antwortet

(Firewall aktiviert)

PULL_DATA gesendet:5(100,00 %bestätigt) <-- Die Basisstation und die

Server haben normalerweise 5 Handshakes

Diagnose 3: Ob der Server Knotendaten liefert

An den Konzentrator gesendete HF-Pakete:2(46 Bytes) <--Die Basisstation sendet

zwei Downlink-LoRa-Pakete
