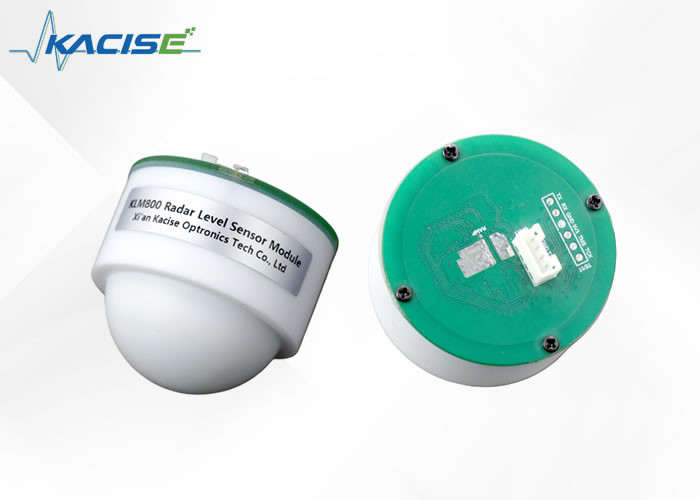

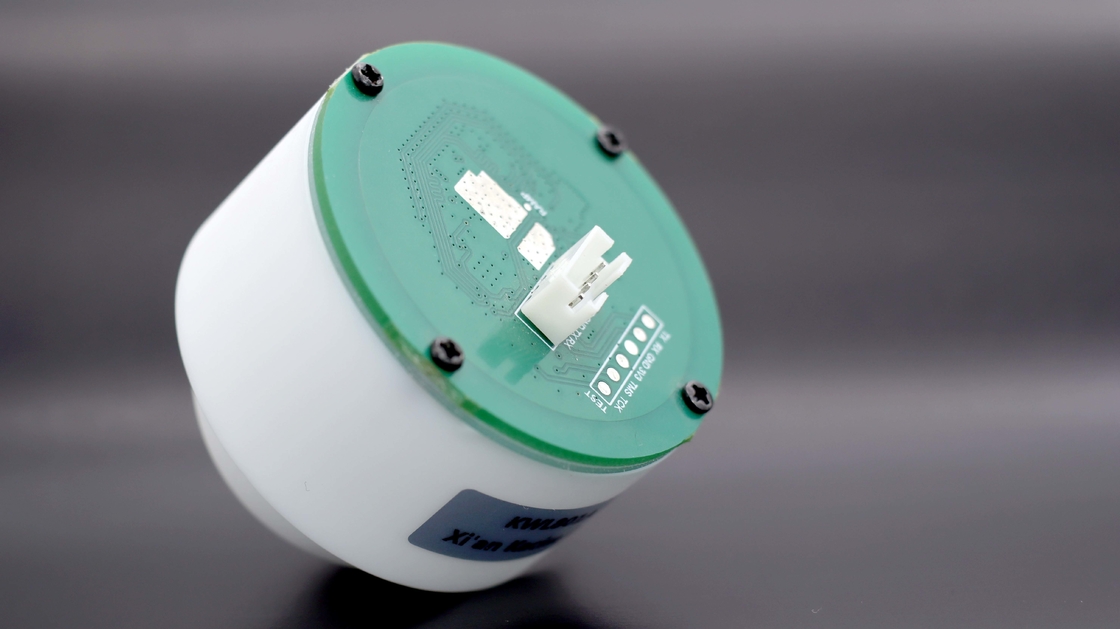

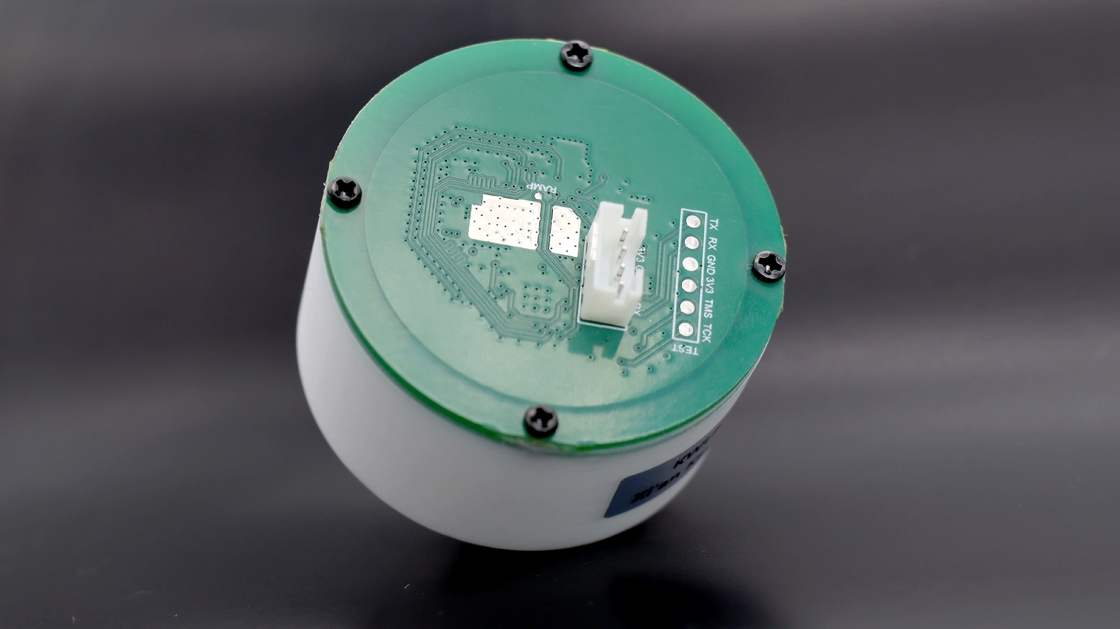

High Integration KLM800 Radar Level Sensor Modul mit ±2,75° Antennenstrahlbreite und 10m Messbereich

Beschreibung des Produkts:

Die Millimeterwellen-Radarkomponente besteht aus drei Hauptteilen: Radiofrequenz-Einheit, Verarbeitungseinheit und Druckplattenantenne.Diese Art von Radar hat die einzigartige Fähigkeit, Ziele durch verschiedene Hindernisse wie Regen zu erkennen.Darüber hinaus verfügt das Millimeterwellenradar über eine hohe Integration, kleine Größe und flexible Schnittstelle.

Das Höhenmesser-Radar basiert auf der Millimeterwellen-Radartechnologie und misst die Höhe der Antenne vom Flüssigkeitsniveau.einschließlich in Flüssen, Reservoirs und Tanks.

Die Module für das Radar können aus verschiedenen Geräten stammen.Das Radar-Ranging-Modul kann unter Festkörper- und Flüssigkeitsbedingungen eingesetzt werden und arbeitet mit Hilfe eines 80G-HochfrequenzchipsDie Antennenkonfiguration des Objektivs kann auch an verschiedene Umgebungen angepasst werden.

Insgesamt ist dieses Produkt in einer Reihe von Branchen wie Wasserschutztechnik, Kläranlagen und petrochemischen Anlagen sehr nützlich.

Anwendungen:

● Erhebung über Flüsse, Stauseen und andere Wasserreserven

● Messung des Wasserspiegels im Tank

● Projekt zur Wasserentsorgung

● Abwasserreinigungsplan

● Erdölchemieanlage

3. wählen Sie die weniger flüchtige Lage des Montagemodules (versuchen Sie nicht, in den Einspritz- und Auslassanschluss zu installieren, ist die Wellenbildung groß, je größer die Messgenauigkeit,je schlechter).

4. Installationsdiagramm

Garantie im Bereich des Strahls ohne Ablenkungen, z. B. am Ufer des Flusses.

Anmerkungen

Modulinstallation so weit wie möglich konstant zu halten, Modulgeriss zu vermeiden, umgebende Umgebung so weit wie möglich zu öffnen.

1Der Abstand zwischen dem Modul und der Wasseroberfläche ist größer als 30 cm, um sicherzustellen, dass die Vorderseite des Moduls (Antennenoberfläche) parallel zum Messflüssigkeitsgehalt liegt.

2Der Abstand zwischen dem Modul und dem Rand des Tanks, dem Rand des Becken, dem Rand des Flussschutzes und dem Rand des Bechens beträgt mehr als 0,5 m.

3. wählen Sie die weniger flüchtige Lage des Installationsmoduls (versuchen Sie, nicht in den Einspritz- und Auslassanschluss zu installieren, ist die Wellenbildung groß, desto größer ist die Messgenauigkeit,desto schlimmer))

Ein Serialport-Kommunikationsprotokoll

Zum Beispiel sind die gesendeten Daten FF 2A 4B 90 42 47, wobei FF der Frame-Header ist, die mittleren 4 Bytes "2A 4B 90 42" die Entfernungsinformationen sind,und das Größenende setzt seine wahren Angaben auf 42 90 4B 2A (hexadimaler Schwebpunkttyp), der in Dezimal 72,1468 cm umgerechnet wird.

47 ist eine Prüfsumme, die wie folgt berechnet wird:

Als Erster konvertieren Sie die Schwimmschaltzeichenentfernung 72.1468 uint32_t ganzzahl (4 Bytes) in 72, in niedrigem Niveau in zwei Bytes 0 (HEX 0), niedrig von 72 (HEX 48) als Schecksumme als Frame Head Low,High + Integer + Integer, um 8 Bits zu nehmen, (FF + 0 x00 + 0 x48) und 0 x47 x00ff = 0.

Hinzufügen: SScom Testmodus

Kann mit Hilfe eines seriellen Ports getestet werden (hand SScom):

1. Verwenden Sie das USB-Serienabschlussmodul, das mit der Computer-USB-Schnittstelle verbunden ist, öffnen Sie die SSCOM-Seriendebug-Software, wählen Sie

Der richtige Hafen;

2.Senden der AT + TLVS = 1 n, um die Ausgabe Zeichenfolge zu konvertieren, entsprechend dem Send-Befehl

"AT + START n";

3.Die Ausgangsstring

Hinweis: die Standard-Boudrate auf 960. Wenn Sie eine Zeichenfolge ohne die rechte Seite von SSCOM öffnen, klicken Sie auf die Erweiterung rechts von "Speichern von Parametern", um sie anzuzeigen.

Anmerkungen:

Im Arbeitszustand der MCU, um zu konfigurieren, schicken Sie zuerst den Reset-Befehl (die Arbeit unterbrechen), passen Sie den Eingabebebefehl an, senden Sie dann den Reset-Befehl (die Konfiguration wirksam machen),und senden Sie den Startbefehl.

Das MODBUS-RTU-Kommunikationsprotokoll

1.Installationsanweisung: Funktionscode 0 x10

(1) RStore-Werk-Einstellungen

Anforderungskommando:

Datendefinition: 0 zur Wiederherstellung der Werkseinstellungen, 1 zum Neustart des Programms.

Antwortdaten:

Beispiele:

Anfrage: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwort: 7 f 10 10 00 0 f 17 01

Wenn der Datenteil 00 00 bedeutet, dass die Werkseinstellungen wiederhergestellt werden.

(2)Von der Maschinenadresse

Anforderungskommando:

Datendefinition: Wertbereich 1 bis 247.

Antwortdaten:

Beispiele:

Antrag: 7F 10 20 01 00 01 02 00 01 6E 21

Antwort: 7 f 10 20 01 00 01 51 D7

Der Datenteil 00 01 gibt an, dass die Slave-Adresse auf 1 festgelegt ist.

(3)Messbereich

Anforderungskommando:

Datendefinition: Der Datenwert ist Float-Daten, die Einheit ist Meter, der Datenlängewert ist 4 Bytes, das Datenformat ist niedrig 16 Bit Daten in der Vorderseite, hoch 16 Bit Daten in der Rückseite.

Antwortdaten:

Beispiele:

Antrag: 7 46 00 02 04 f 10 20 00 00 41 30 bis 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 in die der Datenanteil der Daten mit schwimmendem Zifferzeichen, der 11 Meter beträgt, eingeht.

(4)Messen Sie das Zeitintervall

Anforderungskommando:

Datendefinition: Stellen Sie das Zeitintervall für die Datenerhebung des Wasserspiegelzählers, die Einheit ms, fest, wobei der Mindestwert 100 ms beträgt.

Antwortdaten:

Beispiele:

Antrag: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Antwort: 7F 10 20 2E 00 01 60 1E

Unter ihnen wird der Datenanteil 03 E8 in die Dezimalzahl 1000 umgewandelt, d. h. das Datenerfassungsintervall wird auf 1000 ms gesetzt.

(5)Boudrate der Kommunikation

Anforderungskommando:

Datendefinition: Kommunikations-Boudrate: 4800,9600,19200.

Antwortdaten:

Beispiele:

Anfrage: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwort 7F 10 20 02 00 01 A1 D7

Der Datenanteil 28 80 bedeutet, dass die Kommunikations-Baudrate auf 9600 eingestellt ist.

2.Abfrageanweisung: Funktionscode 0x03

(1)Von der Adresse der Maschine

Anforderungskommando:

Antwortdaten:

Datendefinition: Wertbereich 1 bis 247.

Beispiele:

Antrag: 7 f 03 01 00 20 01 D4 14

Antwort: 7 f 03 02 0 01 51 8 e

Der Datenteil 00 01 bedeutet, dass die Slave-Adresse 1 ist.

(2) Reichweite

Anforderungskommando:

Antwortdaten:

Datendefinition: Der Datenwert ist Float-Daten, die Einheit ist Meter, der Datenlängewert ist 4 Bytes, das Datenformat ist niedrig 16 Bit Daten in der Vorderseite, hoch 16 Bit Daten in der Rückseite.

Beispiele:

Antrag: 7 46 f 03 20 00 00 02 24

Antwort: 7 f 03 04 00 00 41 30 54, 70

Der Datenanteil 00 00 41 30 wird in Daten mit schwimmendem Zifferzeichen umgewandelt, das sind 11 Meter.

(3) Baud-Rate der Kommunikation

Anforderungskommando:

Antwortdaten:

Beispiele:

Antrag: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Der Datenanteil 28 80 bedeutet, dass die Kommunikations-Baudrate 9600 ist.

(4)Messen Sie das Zeitintervall

Anforderungskommando:

Antwortdaten:

Datendefinition: Stellen Sie das Zeitintervall für die Datenerhebung des Wasserspiegelzählers, die Einheit ms, fest, wobei der Mindestwert 100 ms beträgt.

Beispiele:

Antrag: 7F 03 20 2E 00 01 EF C3

Antwort: 7 f 03 02 90 F0 03 E8

Unter ihnen wurde der Datenanteil 03 E8 in Dezimalzahl 1000 umgewandelt, was darauf hindeutet, dass das Datenerfassungsintervall 1000 ms betrug.

(5)Ergebnisse der Abfragemessungen

Anforderungskommando:

Antwortdaten:

Datendefinition: Datenwert ist Float-Typ-Daten, die Einheit ist Meter. Datenlänge-Wert ist 4 Bytes, Datenformat für die niedrigen 16 Bit Daten in der ehemaligen, hohe 16 Bit Daten hinter.Die Bedeutung des Messergebnisses hängt mit der Art der Messung zusammen., und der Standard ist der Wasserstand.

Beispiele:

Antrag: 7 4 0 f a 48 0 0 f 00 02 e

Antwort: 7 f 04 04 04 19 3 f 9 e 25 2 c

Der Datenanteil 04 19 3F 9E wird in Daten mit schwimmendem Ziffernzeichen umgerechnet, die 1,2345 Meter betragen.

19049 e3f, an einem Ort, mit der richtigen Position.

(6)Version der Abfrage

Anforderungskommando:

Antwortdaten:

Datendefinition: Die Daten sind im BCD-Codierungsformat 0x20 0x23 0x05 0x12, was Daten 20230512 bedeutet.

(7)Broadcast-Adressenanfrageräte

Anforderungskommando:

Antwortdaten:

Datendefinition: 0x7F in den Daten ist die 485-Adresse des Geräts.
