OVerringerungMjährliche Split-Radar-EbeneSensor
1Einführung
1.1 Produktübersicht

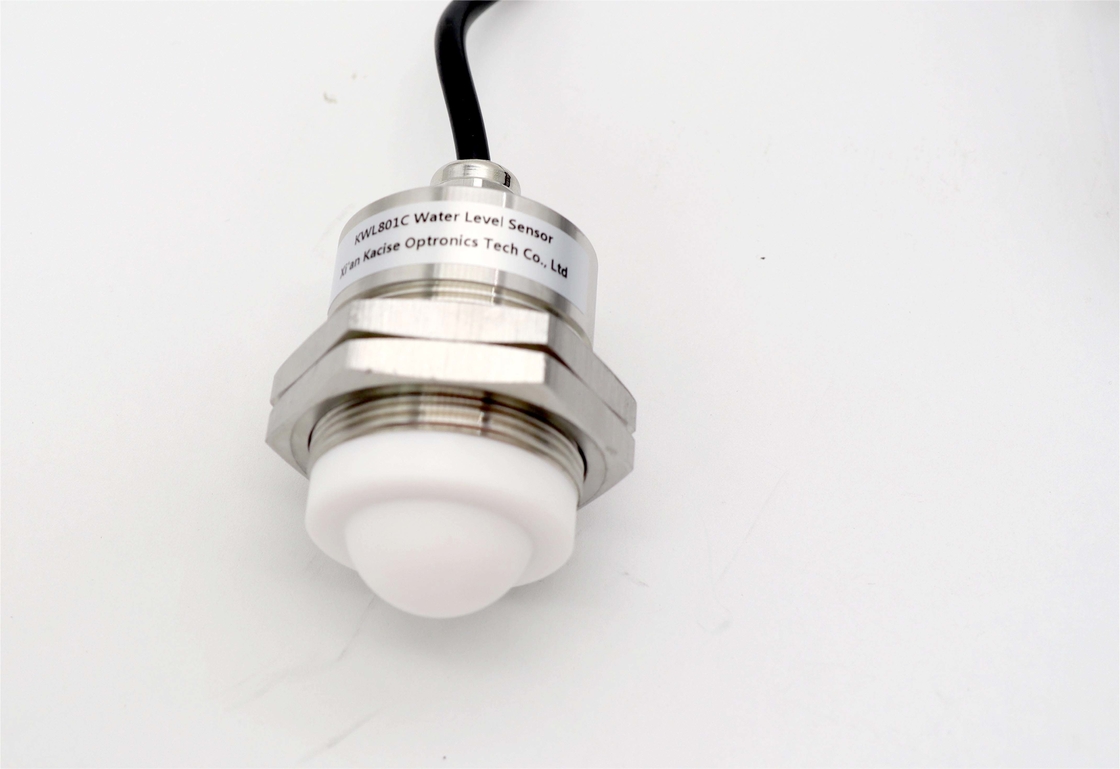

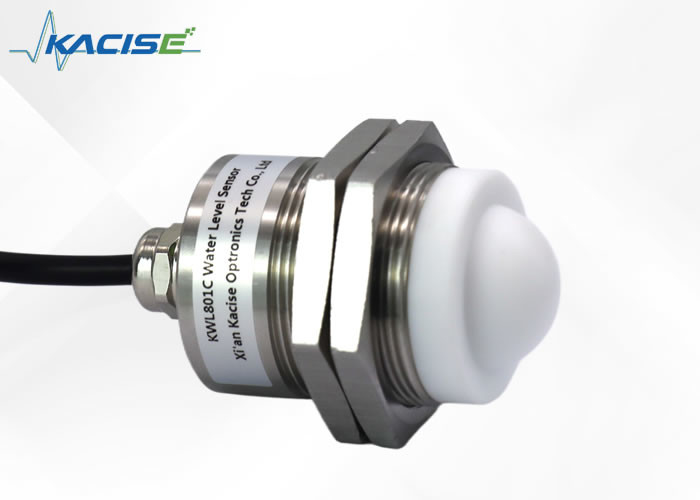

Der Radarniveausensor KWL801C-RS485 entspricht den Standardspezifikationen der nationalen Norm DB50/T 826-2017 für Niveausmessgeräte.Sein Kernkomponent ist mit einer vollständig versiegelten IP68-Wasserdichtung ausgelegt.
Der maximale Messbereich des Produkts beträgt bis zu 40 Meter mit einem minimalen toten Fleck von weniger als 6 cm.
Aufgrund der höheren Frequenz und der breiteren Bandbreite erreicht es eine höhere Genauigkeit.
1.2 Detektionsprinzip
Der Radarspiegelsensor basiert auf dem Prinzip der Zeitbereichsreflexion (TDR). Der elektromagnetische Impuls verbreitet sich entlang des Kabels oder der Sonde mit der Lichtgeschwindigkeit.Wenn es die Oberfläche des Messmediums trifft, wird ein Teil des Impulses des Radarniveaumessers reflektiert, um ein Echo auf demselben Weg zum Impulssender zurückzugeben,und der Abstand zwischen dem Sender und der Oberfläche des Messmediums ist in direktem Verhältnis zur Ausbreitungszeit des Impulses, so wird die Höhe der Ebene berechnet.
2.Merkmal
- Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
- Kompaktere HF-Architektur
- Höhere Signal-Rausch-Verhältnis
- Kleinere tote Zone
- Arbeitsbandbreite von 5 GHz
- Höhere Auflösung und Messgenauigkeit
- Weniger Einfluss von Störungen in der Installationsumgebung
- Einfachere Installation und
- Modernes Design einer integrierten flachen Antenne
3.Technische Spezifikationen
| Modell |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Messfrequenz |
80 GHz |
| Kommunikation |
RS485 |
| Häufigkeit des Erwerbs |
≥ 200 ms/ konfigurierbar |
| Betriebsstrom |
12V/14mA |
| Messgenauigkeit der Entfernung |
±2 mm |
| Kommunikationsprotokoll |
Modbus/Textprotokoll |
| Antennenstrahlbreite |
± 2,75° |
| Versorgungsspannung |
9 ~ 24 V |
| Messbereich |
0.2 bis 40 m
0.18 bis 30 m
0.1~15/20 m
0.06~3/5/10m
|
| HF-Impulsstrom |
100 mA/20 ms |
| Arbeitsfeuchtigkeit |
0~95% |
| Art des Gewindes |
G-Gewinde/ maßgeschneidert |
| Betriebstemperatur |
-40 bis 75°C |
| Wasserdichte |
IP68 |
| Nettogewicht |
00,6 kg |
4.Anweisungen zur Verkabelung
4.1 [Version RS485] Anweisungen zur Verkabelung
| Rote Linie |
VCC (9 bis 24 V Strom) |
| Schwarze Linie |
GND |
| Gelbe Linie |
485-A |
| Grüne Linie |
485-B |
4.2 [RJ45-Netzwerkanschlussversion] Verkabelungsanweisungen
4.3 [Version RS232] Verkabelungsanleitung
| Rote Linie |
12 (6 bis 28 V Strom) |
| Schwarze Linie |
GND |
| Gelbe Linie |
TX |
| Grüne Linie |
RX |
4.4 [TTL-Version] Verkabelungsanweisungen
| Rote Linie |
VCC |
| Schwarze Linie |
GND |
| Gelbe Linie |
TX |
| Grüne Linie |
RX |
5.Dimension
6.FAQ
1.F: Kann ich mein eigenes Logo auf das Produkt setzen?
A: Natürlich. Das Logo kann auf dem Gehäuse gedruckt werden und der Firmenname auf dem Namensschild.
2.F: Wie sieht es mit der Qualitätskontrolle aus?
A: Alle Produkte werden vor dem Verpacken dreimal getestet.
3.F: Kann ich einen Versuchsbefehl veröffentlichen, beispielsweise 1 PC?
A: Sicher, Versuchsbestellung ist akzeptabel. Im Allgemeinen haben wir gängige Modelle auf Lager. Die Probe wird innerhalb von 1 Woche nach Erhalt der Zahlung gesendet.
4.F: Könnten Sie nach meinen Anforderungen entwerfen?
A: Natürlich wird unser Team für Sie entwerfen, damit unser Milchflussmesser an Ihrem Ende perfekt funktioniert.
