Name: KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KDF1000
Price: 892.00 USD
Availability: InStock

Zu Hause > produits > Ultraschallströmungsmesser >

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m

10 m Ultraschall-Doppler-Durchflussmesser

RS485 Ultraschall-Doppler-Durchflussmesser

ModBus Ultraschall-Doppler-Durchflussmesser

Place of Origin:

China (Mainland)

Markenname:

KACISE

Zertifizierung:

certificate of explosion-proof, CE

Model Number:

KDF1000

Kontakt mit uns

Bitte um ein Angebot

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m

Einzelheiten zum Produkt

Stromversorgung:

10.8VDC ∼26.4VDC

Ausgangskennlinien:

RS485/Modbus

Wassertiefenbereich:

00,02 bis 3 m, 0,02 bis 10 m

Durchflussbereich:

1L/s~99999,99m3/h

Material für Split-Shells:

ABS

Betriebstemperatur:

0~60℃

Speichertemperatur:

-20~80℃

Hervorheben:

10 m Ultraschall-Doppler-Durchflussmesser

RS485 Ultraschall-Doppler-Durchflussmesser

ModBus Ultraschall-Doppler-Durchflussmesser

Zahlungs- und Versandbedingungen

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

Verwandte Produkte

Portables Doppler-Durchflussmessgerät mit USB-Daten-Exportfunktion

Beste Preis erhalten

Tragbare Doppler-Durchflussmesser mit mehrsprachiger Anzeige

Beste Preis erhalten

IP65/IP67-Schutzklasse tragbares Doppler-Durchflussmesser mit Datenspeicherfunktion und 12V wiederaufladbarer Lithiumbatterie

Beste Preis erhalten

12V wiederaufladbarer Lithiumbatteriebetriebener tragbarer Handflowmeter mit IP67-Bewertung und RS485-Ausgang

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

1.Einleitung

1.1 Meßprinzip

Der Ultraschall-Doppler-Durchflussmesser ist ein Host, der die Durchflussgeschwindigkeit, den Wasserstand und die Temperatur des Ultraschall-Doppler-Durchflussmessers über RS485 erfasst,und gibt verschiedene Kanalparameter entsprechend der tatsächlichen Situation vor Ort einDie Wasserflussfläche S (m2) wird anhand der Kanalparameter und des gesammelten Wasserstandes H (m) berechnet.und die sofortige Durchflussrate (Q=V*S) wird berechnet, indem die Wasserflussfläche mit der Durchflussgeschwindigkeit V (m/s) multipliziert wird, und der kumulative Durchfluss wird berechnet, indem der Durchfluss durch die kumulative Zeit multipliziert wird.

Daraus können wir wissen: Q=V*S

Sofortige Durchflussrate * Zeitdifferenz = kumulative Durchflussrate

1.2 Zusammensetzung

Der Durchflussmessgerät der KDF1000-Serie ist ein Produkt, das die Geschwindigkeit und den Durchfluss von Wasser in natürlichen Gewässern, Kanälen oder Rohrleitungen misst.

Der Durchflussmesser besteht aus zwei Teilen: dem Sensor und dem Host, die durch ein Kabel miteinander verbunden sind.

Es kann die Geschwindigkeit und den Wasserfluss in Kanälen und Flüssen messen, und der Wasserstand ist mehr als 20 cm höher als die Spitze des Sensors.

Es kann die Geschwindigkeit und den Wasserfluss in Rohren und Kanälen messen. Der Wasserstand muss mehr als 20 cm über der Oberseite des Sensors liegen und der Innendurchmesser des Rohres muss ≥ 500 mm betragen.

2.Technische Spezifikationen

Stromversorgung	Leistungsbereich: 10,8 VDC ∼ 26,4 VDC; Leistungsaufnahme RS485 12V: 88mA±1mA (ca. 1,06 W) Leistungsaufnahme RS485 24V: 52mA±1mA (ca. 1,25 W) RS485+4 ̇20mA 12V-Stromverbrauch: 110 mA±1mA (ca. 1,32 W) RS485+4?? 20mA 24V Stromverbrauch: 24V Stromversorgung ohne mA-Ausgang
Ausgangsmerkmale	Standardprotokoll RS485/ModBus; 4~20mA (Werkstandard ohne)
Messleistung	Durchflussbereich: 1L/s~99999,99m3/h; Wassertiefe: 0,02~3m, 0,02~10m (bestätigen Sie bitte vor der Bestellung die maximale Wassertiefe); Anzeigeoberfläche 1: Wasserstand, sofortiger Durchfluss, kumulativer Durchfluss; Anzeigeoberfläche 2: Wasserstand, Durchfluss, Querschnittfläche, Temperatur; Durchflusslösung: 0,0001 L/s.
Physikalische Eigenschaften	Split-Shell-Material: ABS, Sensormaterial: POM; Sensorschutzniveau: IP68; Schutzniveau des Sender: IP65. Kabel zwischen Sensoren: 4-Kern-geschirmtes Kabel mit Luftkanal, Fabrikstandardlänge 10 Meter, Drahtdurchmesser 8 mm (andere Drahtlängen müssen angepasst werden).
Arbeitsumfeld	Betriebstemperatur: 0°60°C (Nichtgefrierzustand); Lagertemperatur: -20°C bis 80°C;

3.Abmessungen

3.1 Produktbild

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m 0

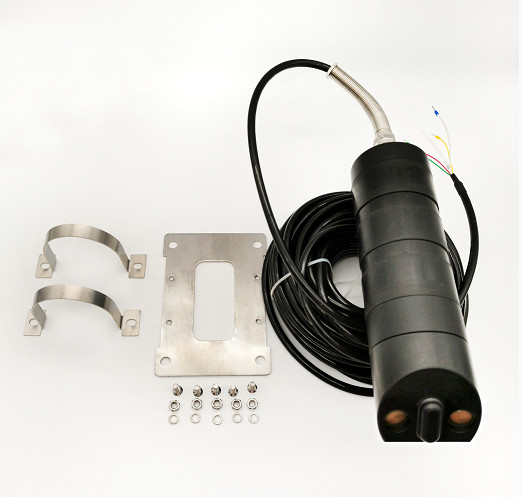

Physikalisches Bild des Sensors (einschließlich aller Zubehörteile)

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m 1

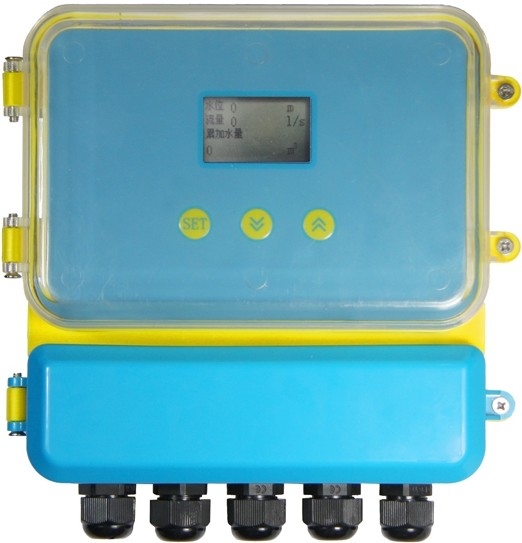

Ultraschall-Doppler-Durchflussmesser (Wirt) physikalisches Bild

3.2 Strukturgröße

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m 2

4.Installationsanleitung

4.1 Montage-Diagramm

Es gibt vier Befestigungsplatten in den Fabrikzubehör. Bitte sehen Sie die Abbildung. Nach der Befestigung kann es auf dem Instrumentenkasten oder Holzbrett installiert werden.

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m 3

Ultraschall-Doppler-Durchflussmessgeräte
Nein, nicht wirklich.	Name	Modell/Spezifikation	Betrag
1	Ultraschall-Doppler-Durchflussmessgerät		1
2	Ultraschall-Doppler-Durchflussmessersensor		1
3	(einschließlich Zubehör für Sensoren)		1
4	Montagebasisplatte	M6*16	4
5	Schrauben für Maschinen mit flachem Kopf		2
6	Klemmen		4
7	mit einer Breite von mehr als 20 mm	M4*12	4
8	Schrauben mit Kreuz- und Rundkopf-Selbstschrauben	M4*25	4

4.2 Verkabelung

KDF1000 Ultraschall-Doppler-Durchflussmesser mit RS485/ModBus Ausgang Wassertiefe Bereich 0,02-10m 4

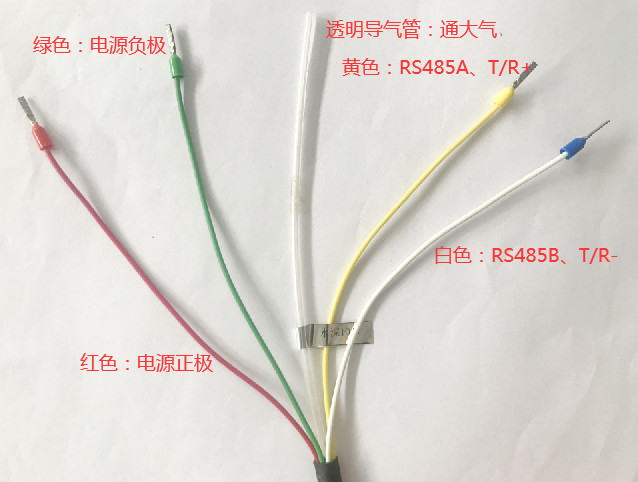

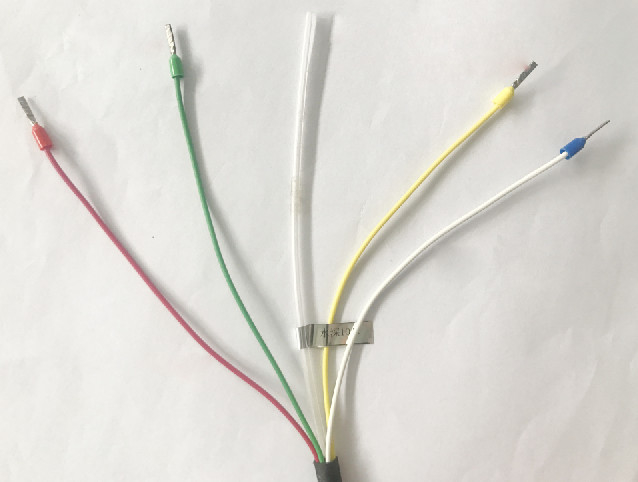

Ultraschall-Doppler-Durchflussmesser und Hostverbindungsdiagramm
