1Einführung
1.1 Meßprinzip
Der Ultraschall-Doppler-Durchflussmesser ist ein Host, der die Durchflussgeschwindigkeit, den Wasserstand und die Temperatur des Ultraschall-Doppler-Durchflussmessers über RS485 erfasst,und gibt verschiedene Kanalparameter entsprechend der tatsächlichen Situation vor Ort einDie Wasserflussfläche S (m2) wird anhand der Kanalparameter und des gesammelten Wasserstandes H (m) berechnet.und die sofortige Durchflussrate (Q=V*S) wird berechnet, indem die Wasserflussfläche mit der Durchflussgeschwindigkeit V (m/s) multipliziert wird, und der kumulative Durchfluss wird berechnet, indem der Durchfluss durch die kumulative Zeit multipliziert wird.
Daraus können wir wissen: Q=V*S
Sofortige Durchflussrate * Zeitdifferenz = kumulative Durchflussrate
1.2 Zusammensetzung
Der Durchflussmessgerät der KDF1000-Serie ist ein Produkt, das die Geschwindigkeit und den Durchfluss von Wasser in natürlichen Gewässern, Kanälen oder Rohrleitungen misst.
Der Durchflussmesser besteht aus zwei Teilen: dem Sensor und dem Host, die durch ein Kabel miteinander verbunden sind.
Es kann die Geschwindigkeit und den Wasserfluss in Kanälen und Flüssen messen, und der Wasserstand ist mehr als 20 cm höher als die Spitze des Sensors.
Es kann die Geschwindigkeit und den Wasserfluss in Rohren und Kanälen messen. Der Wasserstand muss mehr als 20 cm über der Oberseite des Sensors liegen und der Innendurchmesser des Rohres muss ≥ 500 mm betragen.
2.Technische Spezifikationen
| Stromversorgung |
Leistungsbereich: 10,8 VDC ∼ 26,4 VDC;
Leistungsaufnahme RS485 12V: 88mA±1mA (ca. 1,06 W)
Leistungsaufnahme RS485 24V: 52mA±1mA (ca. 1,25 W)
RS485+4 ̇20mA 12V-Stromverbrauch: 110 mA±1mA (ca. 1,32 W)
RS485+4?? 20mA 24V Stromverbrauch: 24V Stromversorgung ohne mA-Ausgang
|
| Ausgangsmerkmale |
Standardprotokoll RS485/ModBus; 4~20mA (Werkstandard ohne) |
| Messleistung |
Durchflussbereich: 1L/s~99999,99m3/h;
Wassertiefe: 0,02~3m, 0,02~10m (bestätigen Sie bitte vor der Bestellung die maximale Wassertiefe);
Anzeigeoberfläche 1: Wasserstand, sofortiger Durchfluss, kumulativer Durchfluss;
Anzeigeoberfläche 2: Wasserstand, Durchfluss, Querschnittfläche, Temperatur;
Durchflusslösung: 0,0001 L/s.
|
| Physikalische Eigenschaften |
Split-Shell-Material: ABS, Sensormaterial: POM;
Sensorschutzniveau: IP68;
Schutzniveau des Sender: IP65.
Kabel zwischen Sensoren: 4-Kern-geschirmtes Kabel mit Luftkanal, Fabrikstandardlänge 10 Meter, Drahtdurchmesser 8 mm (andere Drahtlängen müssen angepasst werden).
|
| Arbeitsumfeld |
Betriebstemperatur: 0°60°C (Nichtgefrierzustand);
Lagertemperatur: -20°C bis 80°C;
|
3.Abmessungen
3.1 Produktbild

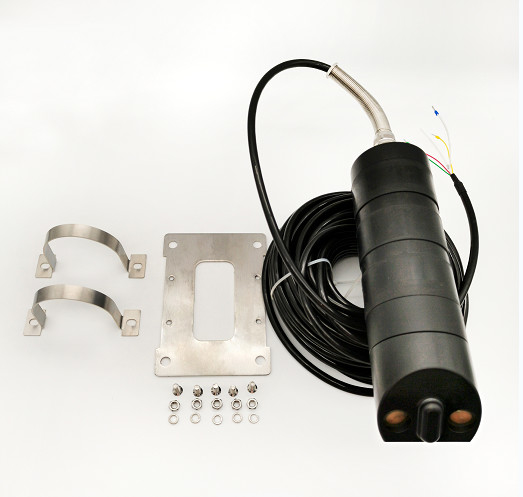

Physikalisches Bild des Sensors (einschließlich aller Zubehörteile)

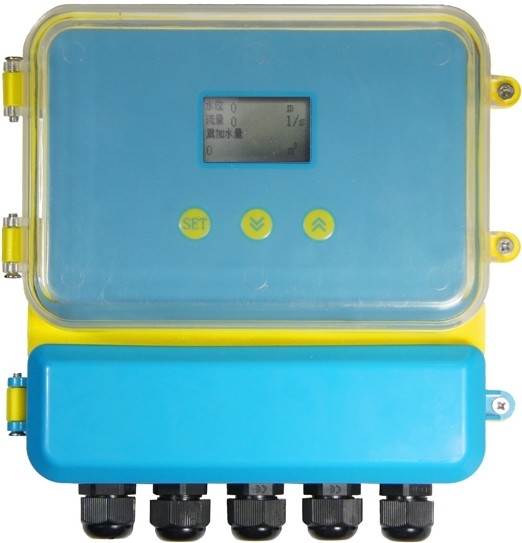

Ultraschall-Doppler-Durchflussmesser (Wirt) physikalisches Bild
3.2 Strukturgröße
4.Installationsanleitung
4.1 Montage-Diagramm
Es gibt vier Befestigungsplatten in den Fabrikzubehör. Bitte sehen Sie die Abbildung. Nach der Befestigung kann es auf dem Instrumentenkasten oder Holzbrett installiert werden.
| Ultraschall-Doppler-Durchflussmessgeräte |
| Nein, nicht wirklich. |
Name |
Modell/Spezifikation |
Betrag |
| 1 |
Ultraschall-Doppler-Durchflussmessgerät |
|
1 |
| 2 |
Ultraschall-Doppler-Durchflussmessersensor |
|
1 |
| 3 |
(einschließlich Zubehör für Sensoren) |
|
1 |
| 4 |
Montagebasisplatte |
M6*16 |
4 |
| 5 |
Schrauben für Maschinen mit flachem Kopf |
|
2 |
| 6 |
Klemmen |
|
4 |
| 7 |
mit einer Breite von mehr als 20 mm |
M4*12 |
4 |
| 8 |
Schrauben mit Kreuz- und Rundkopf-Selbstschrauben |
M4*25 |
4 |
4.2 Verkabelung

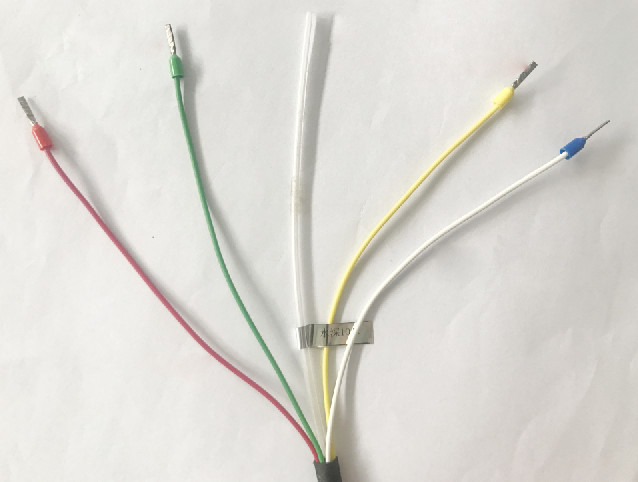

Ultraschall-Doppler-Durchflussmesser und Hostverbindungsdiagramm
