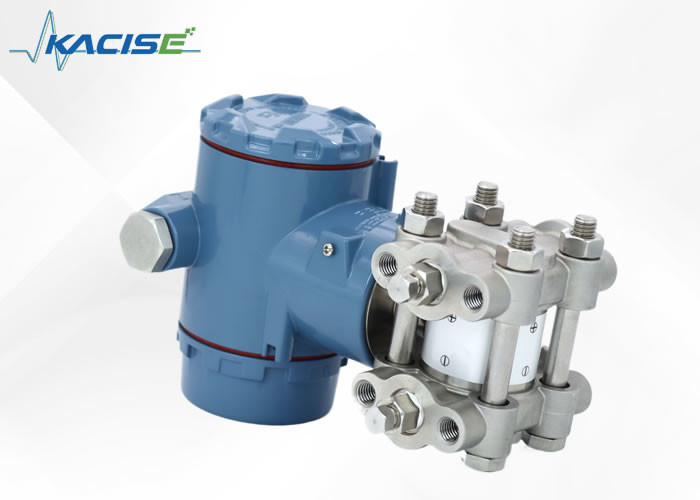

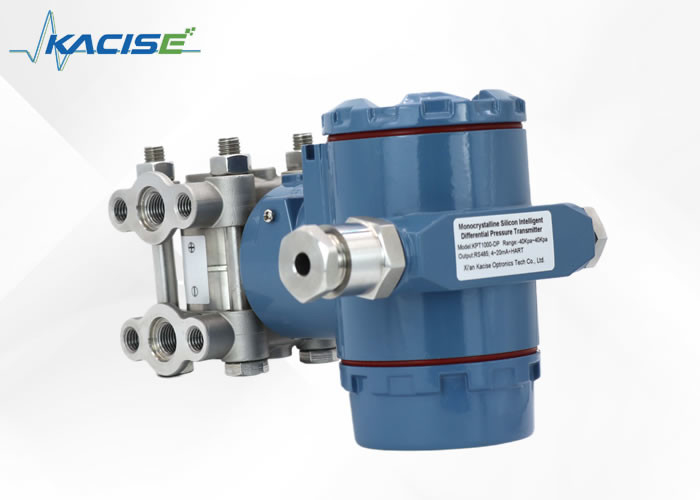

KPT1000-DPEinkristallines Silizium-Intelligentes Differential
Drucktransmitter
1.Einleitung
Der KPT1000-DP Einzelkristall Silizium Differenzdrucksender verwendet einen Einzelkristall Silizium Sensorchip aus fortgeschrittener deutscher MEMS-Technologie, eine doppelte Membranstruktur,und exquisite Fertigungstechnologie, um hohe Präzision und ultra-hohe Stabilität des Produkts zu erreichenDas integrierte intelligente Signalverarbeitungsmodul ermöglicht die perfekte Kombination von Druck- und Temperaturkompensation.die eine zuverlässige Messgenauigkeit und eine ausgezeichnete Langzeitstabilität unter einem breiten Spektrum von statischen Druck- und Temperaturänderungen bietet.
Der KPT1000-DP Einzelkristall Siliziumdifferenzdrucksender kann zur Messung von Flüssigkeitsgehalt, Dichte und Druck von Flüssigkeit, Gas oder Dampf verwendet werden,und wandelt es in ein 4-20mA Gleichstromsignal (überlagene HART-Kommunikation) um;
Die Funktionskonfiguration der Remote- und Lokalparameter-Einstellungen erfolgt über Hart- oder RS485-Kommunikations- und Panelknöpfe.
2. Merkmale
- Hohe Präzisionsstufe: deutscher hochpräziser Einzelkristall Silizium-Sensorchip mit einer Genauigkeit ≤ ± 0,05%.
- Starker Belastungswiderstand: doppelte Überlastschutzdiaphragma-Konstruktion, einziger Überdruck kann 42MPa erreichen.
- Ausgezeichnete Anpassungsfähigkeit an die Umwelt: Intelligente statische Druckkompensation und Temperaturkompensation eliminieren den Einfluss von Temperatur, statischem Druck und Überlastung auf den Sender.und minimieren Sie den umfassenden Testfehler vor Ort.
- Ausgezeichnete langfristige Stabilität: Die Stabilität kann bei 0,1 FS%/3 Jahre gehalten werden.
- Flexible Funktion für die Fehlerbehebung der Fernhilfe: Die Funktion für die Festlegung von Remote- und lokalen Parametern wird über Hart- oder RS485-Kommunikations- und Panelknöpfe konfiguriert.
3.Anwendungen
- Erdöl/Chemikalien/Fossil: In Verbindung mit Drosselgeräten ermöglicht es eine genaue Durchflussmessung von Rohrleitungs- und Tankdruck sowie Flüssigkeitsniveau.
- Elektrizität/Stadtgas: Orte, an denen eine hohe Stabilität und eine hohe Präzision von Druck, Durchfluss und Flüssigkeitsniveau erforderlich ist.
- Zellstoff/Papierherstellung: Für Ofendruck, Abdruckmessungen und andere Stellen, die eine hohe Stabilität und hohe Präzision erfordern.
- Stahl/Nicht-Eisen-Metalle/Keramika: Für Messstellen für Druck, Durchfluss und Flüssigkeitsniveau, die chemische Beständigkeit und Korrosionsbeständigkeit erfordern.
- Mechanische Ausrüstung/Schiffsbau: Für Stellen verwendet, die eine stabile Messung unter strenger Kontrolle von Druck, Durchfluss, Flüssigkeitsgehalt und anderen Indikatoren erfordern.
4.Technische Parameter
| Modell |
KPT1000-DP hochpräzise Differenzdruckübertrager |
| Messmedium |
Messung des Drucks von Flüssigkeit, Gas oder Dampf |
| Meßart |
Differentialdruckmessung, absolute Druckmessung |
| Ausgangssignal |
4~20mA+HART-Digitalsignal
RS485-Serienportsignal
|
| Messbereich |
Bereichskode |
0B |
0C |
0E |
0F |
0G |
| Reichweite |
(0 ~ 0,6) KPa ~ 6 KPa |
(0 ~ 2) KPa ~ 40 KPa |
(0 ~ 2,5) KPa ~ 250 KPa |
(0 ~ 10) KPa ~ 1MPa |
(0 ~ 30) KPa ~ 3MPa |
| Empfohlene Verdichtungsquote |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Referenzgenauigkeit |
± 0,05% |
Wenn TD>10 (TD = Höchstbereich/Anpassungsbereich), dann: |
± 0,005*TD) % |
Wenn der Bereich 0B-Produkt, TD>6 ist, dann: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Wirkung der Umgebungstemperatur |
Die Gesamtwirkung bei (-25~+65) °C beträgt:
±(0,15*TD+0,05) %*Span
Die Gesamtwirkung bei (-40~-25) °C und (+65~+85) °C beträgt:
±(0,2*TD+0,05) %*Span
|
| Überdruckwirkung |
± 0,1%*Span |
| Wirkung des statischen Drucks |
± ((0,05%URL+0,075%Span) /10MPa |
| Langfristige Stabilität |
±0,15%URL/10 Jahre |
| Effekt der Stromversorgung |
± 0,001%/10V ((12~36) VDC, vernachlässigbar |
| Reichweite |
Es wird empfohlen, einen Bereichscode mit dem niedrigstmöglichen Bereichsverhältnis auszuwählen, um die Leistungsmerkmale zu optimieren. |
| Null-Einstellung |
Kalibrierbereich ≥ Mindestbereich |
| Einfluss der Anlageposition |
Die Änderung der Montageposition parallel zur Membranoberfläche führt nicht zu einem Einfluss des Nullpunktes. Ist die Montageposition nicht parallel zur Membranoberfläche,Es kann durch Kalibrierung beseitigt werdenKeine Auswirkungen auf die Reichweite |
| Alarmstrom |
Offline |
3.6mA |
| Im Internet |
21 mA |
| Isolierwiderstand |
100MΩ oder mehr an der Erde (DC 500V) |
| Isolierfestigkeit |
Zur Erdung AC 500V 50/60Hz, 1 Minute |
| Reaktionszeit |
Die Dämpfungskonstante der Verstärkerkomponente beträgt 0,1 S und die Sensorzeitkonstante beträgt: (0,1 ~ 1,6) S, abhängig vom Bereich und dem Bereichsverhältnis.Die Auswirkungen auf die nichtlineare Ausgabe (wie die Quadratwurzelfunktion) hängen von dieser Funktion ab und können entsprechend berechnet werden. |
| Umgebungstemperatur |
-40°C bis +85°C mit Anzeige: -20°C bis +65°C |
| Lagertemperatur |
-40°C bis +125°C |
| Lagertemperatur |
-40°C bis +85°C mit Anzeige: -20°C bis +65°C |
| Betriebsdruck (Siliconöl) |
16MPa 25MPa 42MPa drei Stufen |
| Grenzwerte für den statischen Druck |
Ab einem absoluten Druck von 3,5 KPa bis zu einem Nenndruck kann der Schutzdruck mehr als das 1,5-fache des Nenndrucks betragen und auf beide Seiten des Senders gleichzeitig angewendet werden |
| Isolierdiaphragma |
Edelstahl 316L, Hastelloy C-276, Tantal, vergoldet |
| Prozessverbindungsmaterial |
Stahl mit einer Breite von mehr als 30 mm, aus nicht rostendem Stahl |
| mit einer Breite von nicht mehr als 15 mm |
Edelstahl (A2-70), galvanisierter Kohlenstoffstahl (12.8) |
| Gehäuse für Sender |
Aluminiumlegierung + Epoxidharz (Oberflächenbesprühen)
mit einer Breite von nicht mehr als 20 mm
|
| Siegelring |
Nitril-Butadienkautschuk ((NBR),Fluorkautschuk ((FKM),Polytetrafluorethylen (PTFE) |
| Ausfüllung |
Silikonöl, Speiseöl, FL-Öl |
| Prozessverbindung |
Beide Enden des Prozessanschlussflansches haben innere Fäden NPT1/4 und UNF7/16 |
| Schutzniveau |
IP65, IP67 (explosionssicher) |
| Gewicht |
2.6Kg (ohne Befestigungsstütze, Prozessanschlusszubehör) |
Stromversorgungs- und Lastbedingungen:
5.Leitung
| ① |
+ |
Stromversorgungs- und HART-Digitalkommunikations-Ausgangsgeräte |
| ② |
- |
| ② |
- |
Anschlussgeräte für externe Anzeige (Ammeter) |
| ③ |
+ |
6.Abmessungen
