Nullfehler ±1%FS Hochgenauigkeit Drucksensor Ausgangssignal 4~20mA Belastungswiderstand ≤(U-12)/0,02Ω (zweite Zeile)

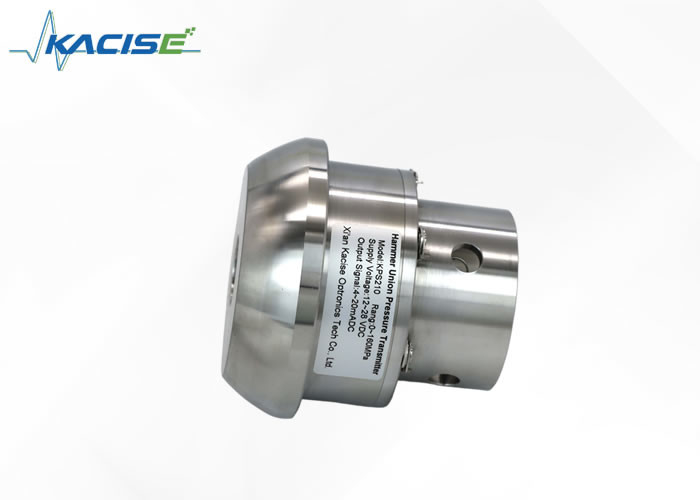

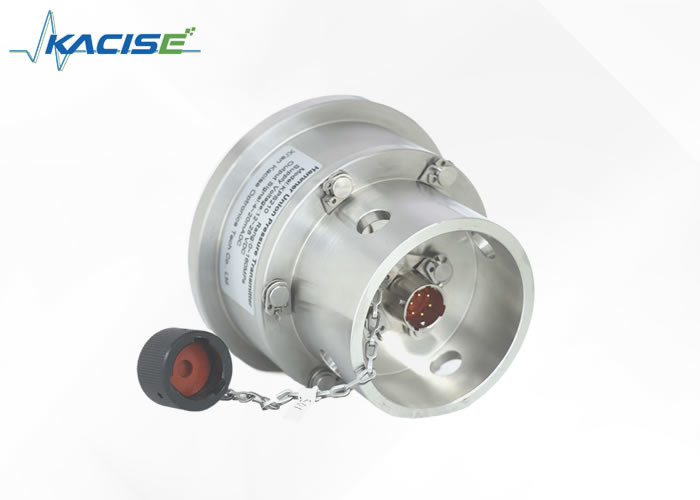

KPS210 Drucksensoren der Hammer Union

1.Einleitung

Der KPS210 Dehnungsmessgerät Hochdruck-Sender ist ein neues Produkt, das ausländische fortgeschrittene Technologie und inländische Sensorherstellungstechnologie integriert.Es ist eine weitere Kristallisierung der Einführung und Verdauung ausländischer Produkttechnologie durch unser UnternehmenDer Sensor verwendet ein importiertes, hochpräzises, großes Widerstandsspannungsmessgerät und eine einzigartige heimische Membrantechnologie.und es hat die Eigenschaften einer hohen Reaktionsfähigkeit, hohe Präzision, starke Struktur, Korrosionsbeständigkeit, Vibrationsbeständigkeit, hohe Leistung und hohe Kostenleistung.

Das Produkt wird in Bohrgeräten der Ölindustrie, insbesondere für die Hochdruckmessung von importierten Bruchmaschinen und Zementmaschinen, weit verbreitet.Es ist der bevorzugte Sender, um importierte Produkte zu ersetzen.

Dieser explosionssichere Typ erfüllt die Anforderungen der Normen GB3836.1-2010 und GB3836.4-2010 und hat das Explosionssichere-Zertifikat erhalten.

Das explosionssichere Produkt eignet sich für Anlässe, in denen explosionsfähige Gase auftreten können.

2.Dimension

3.Technische Parameter

4Transport, Verpackung und Lagerung

4.1 Beförderung

Überprüfen Sie, ob das Gerät während des Transports beschädigt wurde.

4.2 Verpackung und Lagerung

Entfernen Sie die Verpackung nicht vor der Installation.

4.3 Zulässige Lagerbedingungen:

Lagertemperatur: -40 ~ +70 °C

Speicherfeuchtigkeit: 45% bis 75% relative Luftfeuchtigkeit (keine Kondensation)

5. Installation

Das in diesem Produkt verwendete druckempfindliche Element überträgt Druck durch das druckempfindliche Membran.

▶ Berühren Sie in keiner Weise die Innenseite der Druckoberfläche.

5.1 Vorbereitung der Installation

Überprüfen Sie, ob der Sender gut aussieht.

Die Dichtungsfläche der Druckoberfläche des Senders ist sauber und unbeschädigt.

Die Anwendbarkeit des Messmediums zu prüfen;

Die Umgebungstemperatur und die mittlere Temperatur müssen innerhalb der technischen Spezifikationen des Produkts liegen.

Es gibt genug Platz für eine sichere elektrische Installation.

5.2 Installations- und Versiegelungsmethode des Sendegeräts: Union 2#1502

5.3 Elektroanlage des Sendeapparates

Der Produktanschluss ist wasserdicht. Um den Schutz des Produktes zu gewährleisten, müssen Sie den Stecker während des elektrischen Anschlusses sperren.

Stromversorgung: Siehe Produktetikett für Einzelheiten (die Stromversorgung muss den Anforderungen der einschlägigen Normen entsprechen und das Stromversorgungssystem sollte zuverlässig sein.) Der explosionssichere Sender wird durch eine Sicherheitsbarriere angetrieben..

Anforderungen an die elektrische Verbindung: Wählen Sie ein Kabel mit einem Durchmesser aus, der mit der Kabeldrüse des Steckers übereinstimmt, und die Kabeldrüse und der Stecker müssen intakt sein.

Anforderungen an elektrische Anschlüsse: Siehe Produktkennzeichnung für die Definition der Verkabelung

Definition des Produktstifts:

A (rot): Stromversorgung V+

B (schwarz): Ausgang des Signals OUT (Zwei-Leiter-System)

C: leer

D: leer

E (gelb): Zurücksetzen + (Kalibrierung)

F (weiß): Zurücksetzen - (Kalibrierung)

5.4 Vorsichtsmaßnahmen für den Einsatz des Sicherheitssenders für explosionsgefährdete Gasumgebungen

Wenn explosionssichere Übertragungsgeräte in explosionsgefährdeten Gasumgebungen für die elektrische Verbindung verwendet werden,Sie sollten mit Sicherheitsschranken kombiniert werden, um ein explosionssicheres System zu bilden, das von Natur aus sicher ist.. Die Sicherheitsbarriere und die Stromversorgung werden in einem sicheren Bereich platziert, und der intrinsisch sichere Sender wird in einem gefährlichen Bereich platziert.

5.5 Einsatzvorsichtsmaßnahmen für den inneren Sicherheitssender für explosionsgefährdete Gasumgebungen

Wenn explosionssichere Übertragungsgeräte in explosionsgefährdeten Gasumgebungen für die elektrische Verbindung verwendet werden,Sie sollten mit Sicherheitsschranken kombiniert werden, um ein explosionssicheres System zu bilden, das von Natur aus sicher ist.. Die Sicherheitsbarrieren und Stromversorgungen sollten im sicheren Bereich und die intrinsisch sicheren Sender im gefährlichen Bereich platziert werden.

Das intrinsisch sichere Zwei-Leiter-System mit 4~20mADC-Ausgang ist wie folgt dargestellt:

Die maximal zulässige verteilte Kapazität Cc=Co-Ci, die maximal zulässige verteilte Induktivität Lc=Lo-Li des Systemanschlusskabels zwischen Sender und Sicherheitsschranke.

Die maximal zulässige verteilte Kapazität Cc=Co-Ci,

Die maximal zulässige verteilte Induktivität Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo ≤ Ui Io ≤ I Po ≤ Pi

Die Sicherheitsschranke kann vom Benutzer frei gewählt werden, sofern die Parameter den vorstehenden Anforderungen entsprechen und eine Explosionssicherheitsbescheinigung besitzen.Die Installation und Verwendung der Sicherheitsschranke ist nach dem Anleitungshandbuch für die Sicherheitsschranke durchzuführen..
