Explosionssichere Drucksensor Nichtlinearität ±0,5%FS -30-60C Messbereich 0-30...160MPa

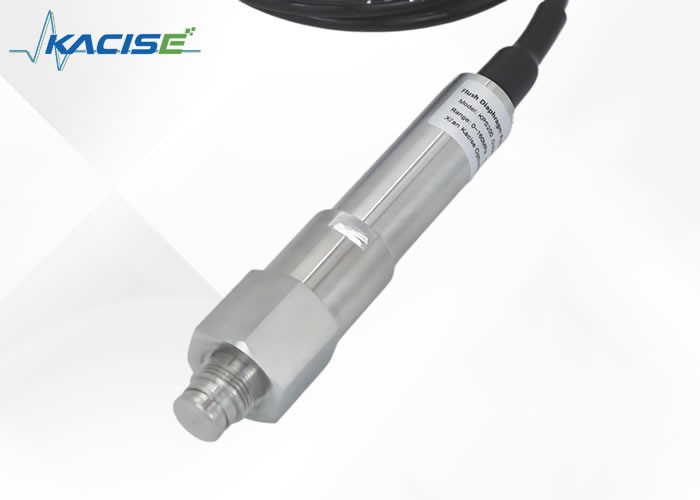

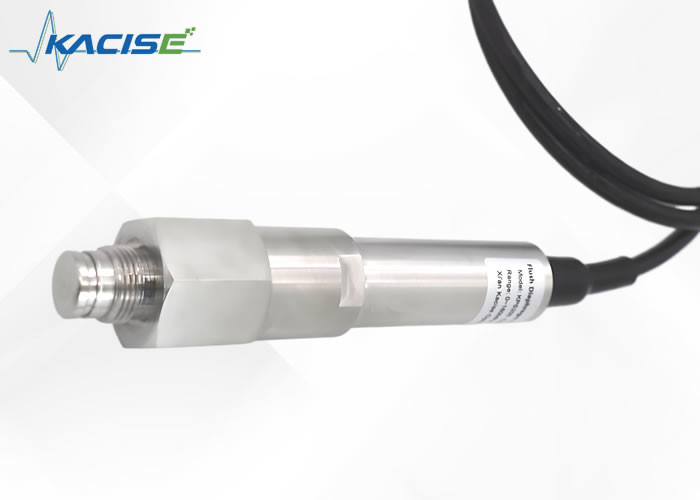

KPS200 Flush-Membran-Drucktransmitter

1.Einleitung

Der Spannungsmessgerät-Hochdruck-Druck-Sender ist ein weiteres Ergebnis der Einführung und Verarbeitung ausländischer Produkttechnologie durch unser Unternehmen.und es hat die Eigenschaften einer hohen Reaktionsfähigkeit, hohe Präzision, solide Struktur, Korrosionsbeständigkeit, Vibrationsbeständigkeit, hohe Leistung und hohe Kostenleistung.

Das Produkt wird in der Erdölindustrie weit verbreitet, insbesondere für die Hochdruckmessung von importierten Schlammpumpen, Fracking-Trucks, Zement-Trucks usw.und ist der bevorzugte Sender, um importierte Produkte zu ersetzen.

Dieser explosionssichere Typ erfüllt die Anforderungen der Normen GB3836.1-2010 und GB3836.4-2010 und erhält ein Explosionssicherheitszertifikat.

Das explosionssichere Produkt eignet sich für Anlässe, in denen explosionsfähige Gase auftreten können.

2.Dimension

3.Technische Spezifikation

4Transport, Verpackung und Lagerung

4.1 Beförderung

Überprüfen Sie, ob das Gerät während des Transports beschädigt wurde.

4.2 Verpackung und Lagerung

Entfernen Sie die Verpackung nicht vor der Installation.

4.3 Zulässige Lagerbedingungen:

Lagertemperatur: -40 ~ +70 °C

Speicherfeuchtigkeit: 45% bis 75% relative Luftfeuchtigkeit (keine Kondensation)

5. Installation

Das in diesem Produkt verwendete druckempfindliche Element überträgt Druck durch das druckempfindliche Membran.

▶ Berühren Sie in keiner Weise die Innenseite der Druckoberfläche.

5.1 Vorbereitung der Installation

Überprüfen Sie, ob der Sender gut aussieht.

Die Dichtungsfläche der Druckoberfläche des Senders ist sauber und unbeschädigt.

Die Anwendbarkeit des Messmediums zu prüfen;

Die Umgebungstemperatur und die mittlere Temperatur müssen innerhalb der technischen Spezifikationen des Produkts liegen.

Es gibt genug Platz für eine sichere elektrische Installation.

5.2 Anbau und Versiegelungsmethode des Senders: gerader Faden, Versiegelungsfläche mit Versiegelungsring

Installations-innere Schleife:

Die innere Gewinde Tiefe der Senderanlage muss größer sein als die Gewindelänge.

5.3 Elektroanlage des Sendeapparates

Der Produktanschluss ist wasserdicht. Um den Schutz des Produktes zu gewährleisten, müssen Sie den Stecker während des elektrischen Anschlusses sperren.

Stromversorgung: Siehe Produktetikett für Einzelheiten (die Stromversorgung muss den Anforderungen der einschlägigen Normen entsprechen und das Stromversorgungssystem sollte zuverlässig sein.) Der explosionssichere Sender wird durch eine Sicherheitsbarriere angetrieben..

Anforderungen an die elektrische Verbindung: Wählen Sie ein Kabel mit einem Durchmesser aus, der mit der Kabeldrüse des Steckers übereinstimmt, und die Kabeldrüse und der Stecker müssen intakt sein.

Anforderungen an elektrische Anschlüsse: Siehe Produktkennzeichnung für die Definition der Verkabelung

Definition des Produktstifts:

Schwarz: Stromversorgung V+

Rot: Signal-Ausgang OUT (Zwei-Draht-System)

6- Zerlegung, Wartung, Reinigung und Reparatur

6.1 Produktzerlegung

Der Sender wird an gefährlichen Stellen wie giftig, schädlich, hohen Temperaturen und hohem Druck eingesetzt.

▶ Bitte befolgen Sie die entsprechenden Betriebsanweisungen.

▶ Tragen Sie notwendige Schutzausrüstung.

Der Drucksender muss gedrückt und abgeschaltet werden, der elektrische Anschluss getrennt und mit einem Schraubenschlüssel entfernt werden.

6.2 Wartung

Der Sender benötigt keine Wartung während des normalen Gebrauchs und wird nur vom Hersteller gewartet.

Bei der Verwendung von explosionssicheren Sendern führt ein unsachgemäßer Betrieb dazu, dass die explosionssichere Leistung fehlschlägt.

▶ Es ist nicht erlaubt, explosionssichere Produkte, die von Natur aus sicher sind, durch die Ersetzung von Schaltkreiskomponenten oder -strukturen zu verhindern, dass die explosionssichere Leistung des Produkts beeinträchtigt wird.

6.3 Reinigung

Die Verwendung eines falschen Reinigungsmittels schädigt das Produktetikett

▶ Verwenden Sie keine reizenden Reinigungsmittel.

▶ Verwenden Sie keine schädlichen oder scharfen Reinigungsgegenstände.

▶ Verwenden Sie keine abrasiven Lumpen oder Schwämme.

Vor der Reinigung muss der Drucksender gedrückt und ausgeschaltet werden.Die Oberfläche des Senders mit einem weichen, feuchten Tuch abwischen.

6.4 Reparatur

Restmedien können zu Personenschäden, Sachschäden und Umweltschäden führen

Die auf dem zerlegten Drucktransmitter verbleibenden Medien können Personal, Umwelt und Ausrüstung schädigen.

▶ mit gefährlichen Stoffen, einschließlich der Sicherheitsdaten der entsprechenden Medien.

Bei der Beförderung des Drucktransmitters beachten Sie bitte folgende Punkte:

Alle ausgelieferten Geräte dürfen keine gefährlichen Stoffe (z. B. Säuren, Alkalien, Lösungen usw.) enthalten und müssen vor der Rückgabe gereinigt werden.die Originalverpackung oder geeignete Transportverpackung verwendet werden.

6.5 Entsorgung

Eine unsachgemäße Handhabung des Produkts kann die Umwelt schädigen.

Bitte entsorgen Sie die Senderkomponenten und Verpackungsmaterialien umweltfreundlich und gemäß den nationalen Vorschriften für die Entsorgung von Abfällen.

7. Fehler

Im Falle eines Fehlers des Senders ist zuerst zu prüfen, ob der Sender von der Druckverbindung und dem elektrischen Anschluss aus richtig angebracht ist.

Häufige Fehler und Lösungen sind folgende:
