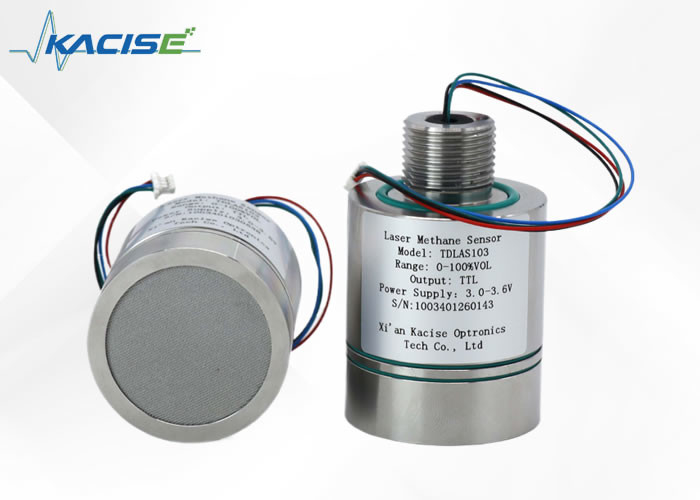

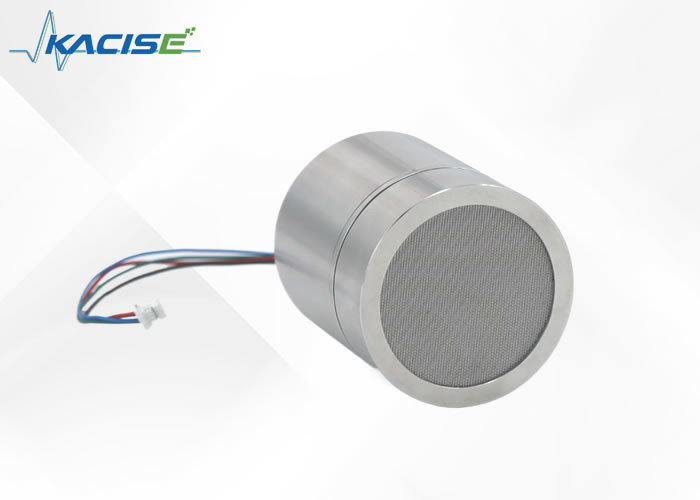

IP66 Schutzgrad Explosionssichere Gasdetektor-Sensor für gefährliche Umgebungen,durchschnittlicher Betriebsstrom < 30 mA

Einleitung

Dieser 3,3-Volt-Methansensor, der mit TD-LAS-Technologie entwickelt wurde, nutzt einen 1653,7-nm-Laser, um Methan basierend auf seinem charakteristischen Absorptionsspektrum zu erkennen.Sie ist gegen Wasserdampf und andere Gase immunDer Sensor kombiniert direkte und Wellenlängenmodulationsabsorptionstechniken mit einem optischen Design des Typs "N", was einen langen optischen Weg und eine überlegene Empfindlichkeit bietet.Niedertemperaturlaser- und Fotodetektorgeräte werden zusammen mit einem Temperaturkompensationsalgorithmus verwendet, um eine starke Anpassungsfähigkeit an die Umwelt zu gewährleistenMit seinem Standard-Garn-Installations-Interface und Kommunikationsprotokoll ist es sehr vielseitig.Industrieanlagen, und Kohlengruben.

Merkmal

•Hohe Detektionsgenauigkeit

Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C

•Gute Anpassungsfähigkeit an die Umwelt

Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen

•Starke Störungshemmung

Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;

•Starker Strukturschutz

Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga

•Niedrige Kosten

Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren

Abmessungen

Technische Parameter:

Anwendungen:

a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss

b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.

Kommunikationsoberfläche und Definition

Schnittstellenform: SH1.0mm/4P

Kabellänge: 200 mm

Kommunikationsprotokoll

(1) Konfiguration der Kommunikationsoberfläche

UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,

Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle

(2) Beschreibung des Kommunikationsprotokolls

Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.

Ausgangsstring-Parsierung (Beispiel):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: der Rahmenkopf;

+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.

+ 24 Uhr.0: die Umgebungstemperatur in °C;

1006.22: der Umgebungsdruck in der Einheit hPa;

16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;

006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;

00: Fehlercodes

01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;

05: Lichtsignal ist zu schwach;

13: xor Überprüfungscode

Fehlercode

Vorsichtsmaßnahmen

a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;

b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;

c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C

d) Relative Luftfeuchtigkeit 0­99% RH (nicht kondensiert).

Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.
