Place of Origin:
China (Mainland)
Markenname:
Kacise
Zertifizierung:
certificate of explosion-proof, CE
Model Number:
TDLAS103

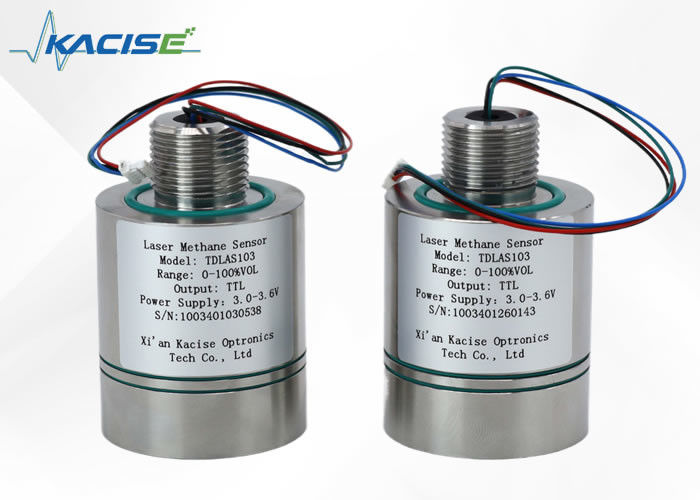

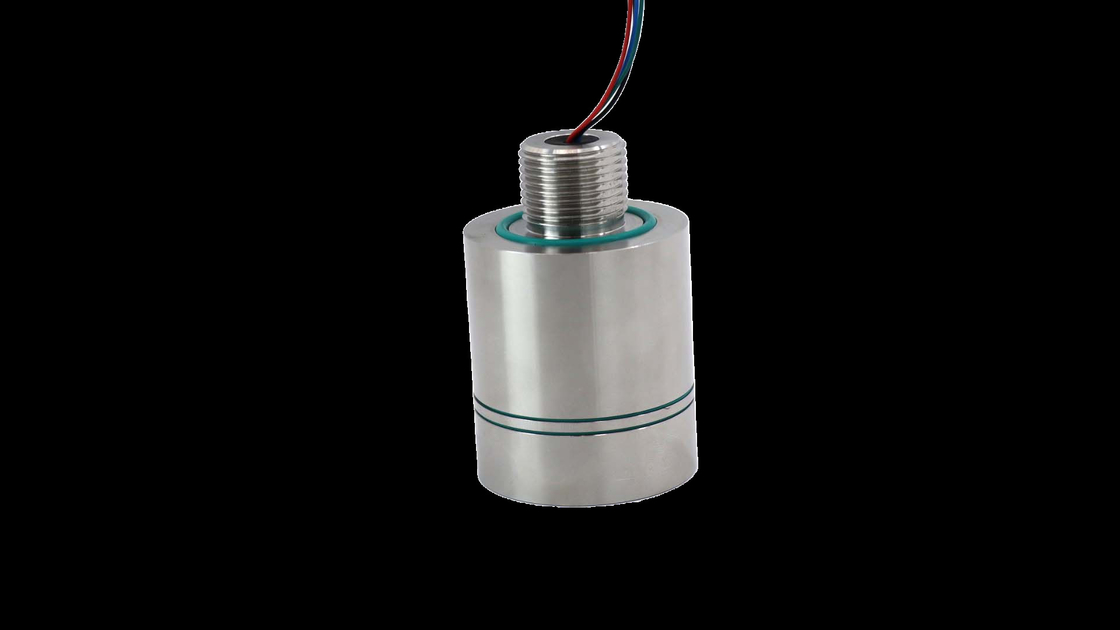

Einleitung
Der Methansensor, der mit 3,3 V arbeitet, nutzt die TD-LAS-Technologie mit einem 1653,7 nm-Laser, um Methan anhand seines einzigartigen Absorptionsspektrums zu identifizieren, unbeeinflusst von Wasserdampf oder anderen Gasstörungen.Sein Design kombiniert direkte und Wellenlängenmodulationsabsorptionstechniken, mit einer optischen Pfadstruktur des Typs "N" für eine erweiterte Detektionsempfindlichkeit.Seine Standard-Schnittstelle und sein Protokoll ermöglichen eine breite Kompatibilität, so dass es in Methanleckage-Detektionssystemen in Industriezweigen wie Bergbau, Gastronomie und Industriechemie weit verbreitet ist.
Merkmal
•Hohe Detektionsgenauigkeit
Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C
•Gute Anpassungsfähigkeit an die Umwelt
Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen
•Starke Störungshemmung
Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;
•Starker Strukturschutz
Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga
•Niedrige Kosten
Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren
Abmessungen
| Parameter | TEchtzeitIch...Indikatoren |
| Messgas | Methan |
| Meßprinzip | TD-LAS |
| Erkennungsmodus | Dispergierend |
| Messbereich | 0-20% VOL (anpassbar) |
| Messfehler @ 25°C | < +0,06%VOL,0-1%VOL < + 6%Wirklicher Wert, 1 bis 20% VOL |
| Unterer Nachweisgrenzwert | 00,2% VOL |
| Mindestauflösung | 0.01% VOL |
| Reaktionszeit | T90<15s |
| Betriebsspannung | 3.0VDC ~ 3,6VDC |
| Durchschnittlicher Betriebsstrom | < 30 mA |
| Spitzenstrom | < 210 mA |
| Ausgangsmodus | Standard-TTL-Serienanschluss |
| Betriebstemperatur | -40°C bis +70°C |
| Betriebsfeuchtigkeit | 0 ~ 99% RH (Kondensation) |
| Explosionssicherheitsschild | Ex IICT6 Ga |
| Eigener Sicherheitsparameter | Die3.3V II:50mA Pi:0.250W Ci:20uF - Ich weiß nicht.3.14uH |
| Schutzgrad | IP-Qualität |
| Produktgewicht | 255 g |
| Abmessungen der Erzeugnisse | Einheit für die Berechnung der Werte |
a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss
b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.
Kommunikationsoberfläche und Definition
Schnittstellenform: SH1.0mm/4P
Kabellänge: 200 mm
| Zahl | CGeruch | Ich...SchnittstelledAbbildung |
| 1 | Rot | VCC |
| 2 | Schwarz | GND |
| 3 | Blau | RX |
| 4 | Grün | TX |
Kommunikationsprotokoll
(1) Konfiguration der Kommunikationsoberfläche
UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,
Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle
(2) Beschreibung des Kommunikationsprotokolls
| Byteseriennummer | Funktionscode | Anzahl der Bytes | Einheit | Beispiel |
| 0 | Kopf des Rahmens | 1 | - | Eine |
| 1 bis 7 | Konzentration | 7 | % Vol | +000.00 |
| 8 | Leerzeichen | 1 | - | |
| 9 bis 13 | Umgebungstemperatur | 5 | °C | +23.7 |
| 14 | Leerzeichen | 1 | - | |
| 15 bis 21 | Umgebungsluftdruck | 7 | HPa | 1006.22 |
| 22 | Leerzeichen | 1 | - | |
| 23 bis 27 | Lichtstärke | 5 | - | +16.1 |
| 28 | Leerzeichen | 1 | - | |
| 29 bis 35 | Gewinnkoeffizient | 7 | - | B+6.0 |
| 36 | Leerzeichen | 1 | - | |
| 37 bis 38 | Fehlercode | 2 | - | 00 |
| 39 | Leerzeichen | 1 | - | |
| 40 bis 41 | Xor-Checkcode | 2 | - | 3D |
| 42 | Rückführungsmerkmal der Beförderung | 1 | ||
| 43 | Zeilenbruch | 1 |
Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.
Ausgangsstring-Parsierung (Beispiel):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: der Rahmenkopf;
+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.
+ 24 Uhr.0: die Umgebungstemperatur in °C;
1006.22: der Umgebungsdruck in der Einheit hPa;
16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;
006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;
00: Fehlercodes
01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;
05: Lichtsignal ist zu schwach;
13: xor Überprüfungscode
Fehlercode
| Fehlercode | Bedeutung | Fehlercode | Bedeutung |
| 0 | Sensor funktioniert ordnungsgemäß | 3 | Das Lasersignal ist stark. |
| 1 | Das Signal des Photodetektors ist abnormal. | 4 | Anomalie der Lasertemperatur |
| 2 | Temperatur- und Drucksensoren abnormal | 5 | Das Lasersignal ist zu schwach. |
Vorsichtsmaßnahmen
a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;
b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;
c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C
d) Relative Luftfeuchtigkeit 099% RH (nicht kondensiert).
Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.
