Professioneller Dispergierstoff 0,06% VOL Gasdetektor Sensor mit IP66 für verschiedene Messanwendungen

Einleitung

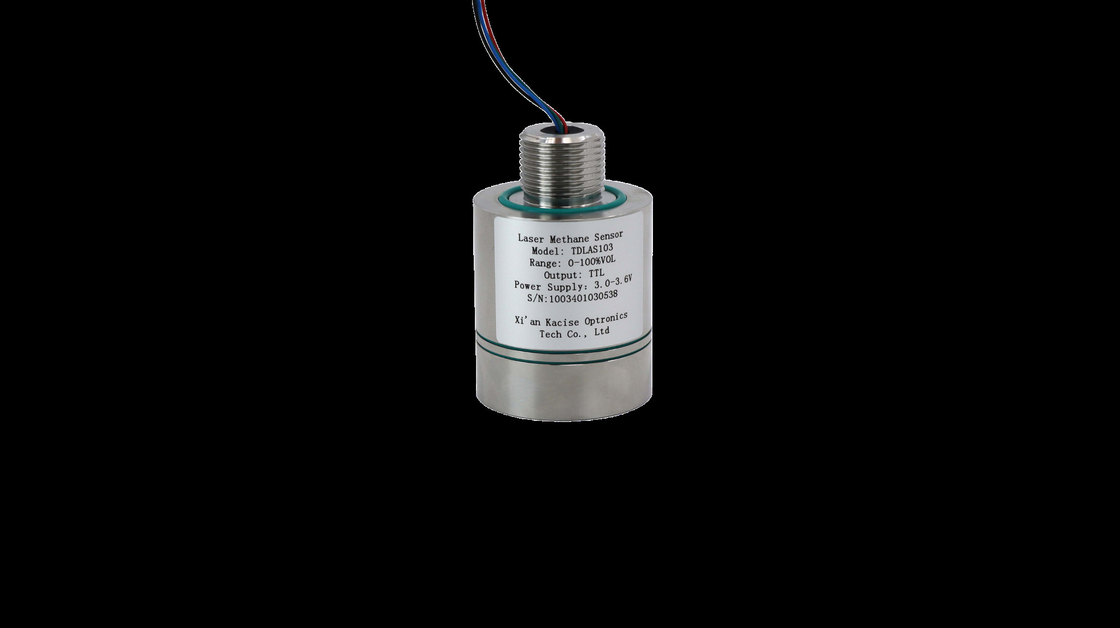

Mit TD-LAS-Technologie erkennt der 3,3-Volt-Methallasersensor Gas durch einen 1653,7-nm-Laser, indem er das einzigartige "Fingerabdruckspektrum" von Methan absorbiert." Es widersteht Störungen durch Wasserdampf und andere Gase, die eine Kombination aus direkter und Wellenlängenmodulationsabsorptionstechnik für eine hohe Empfindlichkeit bietet.Niedertemperaturlaseranlagen und ein Temperaturkompensationsalgorithmus sorgen für Anpassungsfähigkeit in unterschiedlichen UmgebungenMit einer standardisierten Schnittstelle und einem Kommunikationsprotokoll ist dieser Sensor ein zentrales Element bei der Methanerkennung für unterirdische Räume, Industrie und Minen.

Merkmal

•Hohe Detektionsgenauigkeit

Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C

•Gute Anpassungsfähigkeit an die Umwelt

Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen

•Starke Störungshemmung

Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;

•Starker Strukturschutz

Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga

•Niedrige Kosten

Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren

Abmessungen

Technische Parameter:

Anwendungen:

a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss

b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.

Kommunikationsoberfläche und Definition

Schnittstellenform: SH1.0mm/4P

Kabellänge: 200 mm

Kommunikationsprotokoll

(1) Konfiguration der Kommunikationsoberfläche

UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,

Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle

(2) Beschreibung des Kommunikationsprotokolls

Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.

Ausgangsstring-Parsierung (Beispiel):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: der Rahmenkopf;

+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.

+ 24 Uhr.0: die Umgebungstemperatur in °C;

1006.22: der Umgebungsdruck in der Einheit hPa;

16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;

006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;

00: Fehlercodes

01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;

05: Lichtsignal ist zu schwach;

13: xor Überprüfungscode

Fehlercode

Vorsichtsmaßnahmen

a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;

b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;

c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C

d) Relative Luftfeuchtigkeit 0­99% RH (nicht kondensiert).

Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.

Unterstützung und Dienstleistungen:
Unsere technische Unterstützung und Dienstleistungen für Gasdetektor-Sensoren bieten Expertenhilfe bei der Fehlerbehebung und Problemlösung sowie bei Reparatur und Wartung.Wir sorgen auch für Kalibrierung und Prüfung, um präzise Messwerte zu gewährleisten.Darüber hinaus unterstützen wir Sie bei der Auswahl und Anpassung Ihrer Produkte.Wir sind bestrebt, Ihnen hochwertigen Support zu bieten, um sicherzustellen, dass Ihre Gasdetektor-Sensoren optimal funktionieren..

Verpackung und Versand:

Die Verpackung des Produkts umfasst:

• Gasdetektor Sensorvorrichtung
• Gebrauchsanleitung
• Zubehör für die Montage
• Zertifikat für die Kalibrierung

Versanddetails:

• Geschätzte Lieferzeit: 5-8 Werktage
