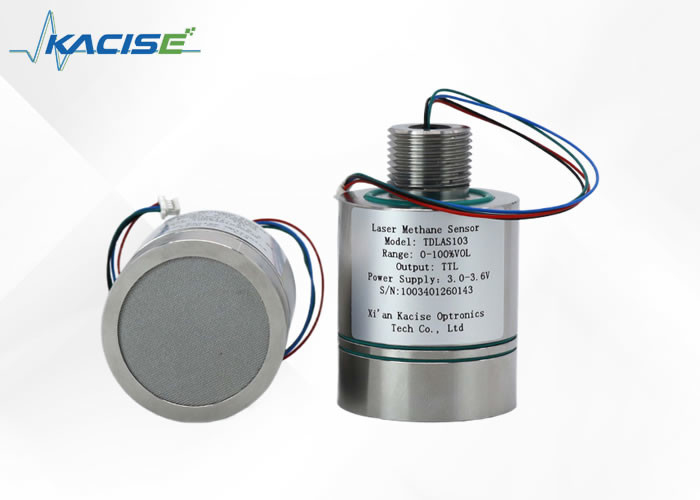

Präzisions-Methangas-Sensor TD LAS-basierter Laser-Methandetektor,Produktgewicht 255 g

Einleitung

Der 3,3-Volt-Laser-Methansensor basiert auf der einstellbaren Lasergasabsorptionsspektroskopie (TD-LAS), die 1653 verwendet.7nm-Laser zum Nachweis von Methangas durch charakteristische Absorption des "Fingerabdruckspektrums", und resistent gegen Wasserdampf oder andere Gasstörungen.und die Konstruktion des optischen Weges des Typs "N", langen Absorptionsoptischen Pfad, hoher Detektionsempfindlichkeit und Präzision;Wählen Sie die Niedertemperaturleistung von Laser- und photoelektrischen Detektorgeräten und den Temperaturkompensationskorrekturalgorithmus bei großer Temperatur, die Anpassungsfähigkeit an die Umwelt ist stark; Standard-Drehinstallationsoberfläche und Standard-Kommunikationsprotokolldesign, starke Gemeinsamkeit.

Als Kernbestandteil eines Methangasmonitors kann das Produkt weit verbreitet im unterirdischen Raum, in der Gastronomie, in derIndustriechemie und Kohlebergbau und andere Bereiche des Methangaslecks.

Merkmal

•Hohe Detektionsgenauigkeit

Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C

•Gute Anpassungsfähigkeit an die Umwelt

Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen

•Starke Störungshemmung

Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;

•Starker Strukturschutz

Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga

•Niedrige Kosten

Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren

Abmessungen

Technische Parameter:

Anwendungen:

a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss

b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.

Kommunikationsoberfläche und Definition

Schnittstellenform: SH1.0mm/4P

Kabellänge: 200 mm

Kommunikationsprotokoll

(1) Konfiguration der Kommunikationsoberfläche

UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,

Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle

(2) Beschreibung des Kommunikationsprotokolls

Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.

Ausgangsstring-Parsierung (Beispiel):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: der Rahmenkopf;

+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.

+ 24 Uhr.0: die Umgebungstemperatur in °C;

1006.22: der Umgebungsdruck in der Einheit hPa;

16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;

006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;

00: Fehlercodes

01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;

05: Lichtsignal ist zu schwach;

13: xor Überprüfungscode

Fehlercode

Vorsichtsmaßnahmen

a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;

b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;

c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C

d) Relative Luftfeuchtigkeit 0­99% RH (nicht kondensiert).

Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.

Unterstützung und Dienstleistungen:
Technische Unterstützung und Dienstleistungen für das Gasdetektor-Sensorprodukt umfassen:

Fachtechnische Unterstützung bei der Fehlerbehebung und Problemlösung
Reparatur- und Wartungsarbeiten
Kalibrierungs- und Prüfdienste zur Gewährleistung genauer Messwerte
Produktdokumentation und Handbücher
Unterstützung bei der Auswahl und Anpassung von Produkten
Unser Ziel ist es, sicherzustellen, dass unsere Kunden das höchste Maß an Unterstützung und Service erhalten, damit ihre Gasdetektor-Sensoren effizient und effektiv funktionieren.

Verpackung und Versand:
Produktverpackung:
Gasdetektor Sensor-Einheit
Benutzerhandbuch
Montage-Hardware
Zertifikat für die Kalibrierung
Versandinformationen:
Erwartete Lieferzeit: 5-8 Werktage
