KDF1300 Ultraschall-Doppler-Durchflussmesser

1.Einleitung

Der Ultraschall-Doppler-Durchflussmesser arbeitet mit dem Doppler-Effekt. Eine Sonde sendet einen Strahl von Ultraschallwellen in einem Winkel nach oben aus. Diese Wellen reisen durch die Flüssigkeit,die Verunreinigungen wie Blasen oder Partikel enthalten können (von denen angenommen wird, dass sie sich mit der gleichen Geschwindigkeit wie die Flüssigkeit bewegen)Wenn die Ultraschallwellen diese Verunreinigungen treffen, unterliegen die reflektierten Wellen einer Doppler-Frequenzverschiebung (Δf). Diese Frequenzverschiebung ist direkt proportional zur Geschwindigkeit der Flüssigkeit.Durch Messung der Doppler-Frequenzverschiebung, kann die Durchflussgeschwindigkeit der Flüssigkeit bestimmt werden.

2.Technische Spezifikation

3.Abmessungen

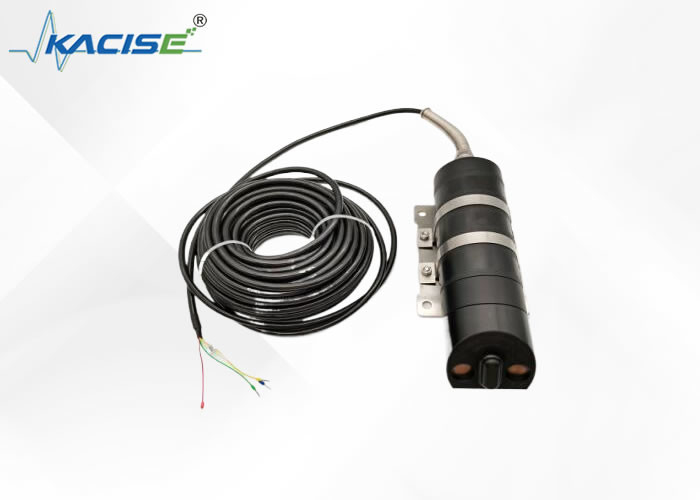

3.1 Produktbild

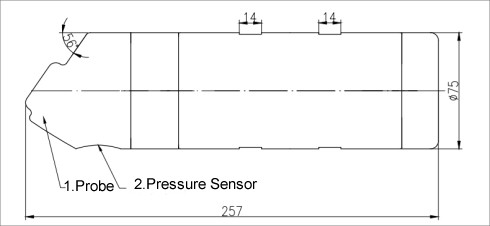

3.2 Strukturelle Abmessungen

4.Anwendung

Ein Ultraschall-Doppler-Durchflussmesser ist ein Gerät, das die Durchflussrate von Wasser in Rohren, Kanälen oder Flüssen misst.

• Überwachung von Hochwasserkatastrophen
• Abwasserentladungen
• Natürliche Flüsse
• Wasserversorgung und Abwasserentsorgung für Kommunen
• Überwachung von Wasserverlusten/Infiltrationen
• Überwachung des Bewässerungsprozesses
• Forschung über Flussmündungen und Gezeiten
• Fischerei/Wasserbewahrung
• Erforschung der Küstenerosion
• Überwachung des Abwasserabwassers
• Überwachung der Abwässerung der Straßen
• Kanalprozessforschung
• Überwachung von Flussprozessen

5.Leitung

Stromkabel:

Ein roter Draht, der an den positiven Pol der Stromversorgung angeschlossen ist (12V+ oder 24V+);

grüner Draht, der an den Negativpol der Stromversorgung angeschlossen ist (12V- oder 24V-);

Signalleitung:

Weißes Draht, das mit RS485A (T/R+) verbunden ist;

Gelber Draht mit RS485B verbunden (T/R-);

Durchsichtige Luftleitung:

※Es muss unbeeinträchtigt von der Atmosphäre gehalten werden und beim Einbau auf Schutz achten., vor allem bei Durchgang durch das Gießrohr ist es notwendig, es vor dem Gießen mit Klebeband zu schützen, um ein Wasserdurchdringen zu vermeiden.Es kann Wassertiefefehler und andere Phänomene verursachen..

Der durchsichtige Luftkanal darf nicht gefaltet werden und der Biegewinkel darf bei der Schleifung des Rohres < 90° sein.
