Genaue Wasserstandsmessung perfekt für verschiedene Anwendungen und Szenarien

Was ist ein Wasserspiegelmesser?

Was ist ein Wasserstandsmesser?
Ein Wasserniveaumessgerät ist ein Gerät, das zur automatischen Messung und Erfassung des Wasserniveaus von Flüssen, Seen, Stauseen, Bewässerungskanälen und anderen Gewässern verwendet wird.Es wird auch als "Flüssigkeitsmessgerät" oder "Flüssigkeitsoberflächenmessgerät" bezeichnetDas Prinzip besteht darin, die Veränderung des Wasserstandes durch verschiedene Sensoren in eine messbare physikalische Größe umzuwandeln und so die Überwachung und Aufzeichnung des Wasserstandes zu realisieren.Nachstehend sind einige häufige Arten von Wasserstandmessern und ihre Grundsätze aufgeführt::
Radarwasserstandsmesser:Wenn das Signal auf die Wasseroberfläche trifft, wird ein Teil des Signals reflektiert.Es berechnet die Entfernung zwischen der Wasseroberfläche und dem Radarwasserstandsmesser entsprechend der Hin- und Rückfahrtzeit des Signals., wodurch die Höhe des Wasserstandes bestimmt wird.
Ultraschallwasserstandsmesser:Er misst mit Hilfe von Ultraschallpulsen den Abstand von der Wasseroberfläche zum Gerät und berechnet dann den Wasserstand.,für verschiedene Umgebungen geeignet.
Anwendungsszenarien von Wasserstandsmessern:
Projekte zur Gewässerpflege:Für die Überwachung des Wasserstandes von Stauseen, Staudämmen, Flüssen, Seen, Bewässerungsgebieten usw.Unterstützung der Abteilungen für Wasserpflege bei der angemessenen Planung und Nutzung der Wasserressourcen und Sicherstellung des sicheren Betriebs von Wasserpflegeprojekten, wie zum Beispiel die Wasserlagerung und -entladung von Stauseen sowie die Hochwasserschutz- und Bewässerungsarbeiten von Flüssen.
Industrieproduktion:In Industriezweigen wie Chemie, Elektrizität, Lebensmittel und Getränke wird es für die Überwachung und Steuerung des Flüssigkeitsniveaus verschiedener Reaktoren, Speichertanks, Kessel und anderer Behälter verwendet.Gewährleistung der Sicherheit und Stabilität des Produktionsprozesses und Verhinderung von Produktionsunfällen und Produktqualitätsproblemen, die durch abnormale Flüssigkeitswerte verursacht werden.
Umweltüberwachung:Überwachung der Veränderungen des Wasserstands von Grundwasser, Feuchtgebieten, Ozeanen usw. und Bereitstellung von Daten zur Unterstützung von Umweltforschung und -schutz, wie zum Beispiel das Verständnis der dynamischen Lage von Grundwasser,die Auswirkungen von Wasserstandsveränderungen in Feuchtgebietsökosystemen auf Vegetation und Tiere und das Problem des Anstiegs des Meeresspiegels.
Schifffahrt und Wasserstraßenwirtschaft:Bereitstellung von Daten für die Tiefenmessung der Wasserstraße und die Kontrolle des Wasserstandes, Sicherstellung der Schifffahrtssicherheit und der Schifffahrtseffizienz von Schiffen und Verhinderung von Unfällen wie dem Strandfahren von Schiffen.
Städtisches Ingenieurwesenfür die Überwachung des Wasserstandes in städtischen Wasserversorgungs- und Abwassersystemen verwendet, z. B. zur Kontrolle des Wasserstandes von Wasserreservoirs, Wassertürmen, klaren Wasserteichen, Abwasserpumpen,Regenwasserpumpstationen, etc., um den normalen Betrieb der städtischen Wasserversorgung und -abwasserleitung zu gewährleisten und eine Überflutung der Städte zu verhindern.
Installation von Wasserstandmessern:
Folgend sind die allgemeinen Einbaustufen und Vorsichtsmaßnahmen für mehrere gängige Wasserstandsmessgeräte aufgeführt:
Radarwasserstandsmesser:
Auswahl der Anlageposition:Wählen Sie eine offene und ungehinderte Position aus, vermeiden Sie Hindernisse wie Brücken, Bäume, Gebäude usw. auf dem Ausbreitungsweg des Radarscheins; für Flüsse, Stauseen usw.Es sollte an einer stabilen Stelle am Ufer installiert werden., und der Bereich der Veränderungen des Wasserstandes sollte berücksichtigt werden, um sicherzustellen, dass er auch dann effektiv gemessen werden kann, wenn der Wasserstand am niedrigsten ist;beachten Sie die Größe des Raumes und die Struktur des Bohrkopfes, um sicherzustellen, dass die Einrichtung normal installiert werden kann und die Signalübertragung nicht beeinträchtigt wird..
Bestimmung der Installationshöhe:Bestimmung der Installationshöhe des Radarschichtmessgeräts entsprechend den Messanforderungen und der tatsächlichen Lage vor Ort.Es ist erforderlich, dass die Antenne einen bestimmten Abstand zur Wasseroberfläche hat, um den Einfluss von Fluktuationen der Wasseroberfläche auf die Messung zu vermeiden., sollte jedoch nicht zu hoch sein, um die Messgenauigkeit zu verhindern.
Einbaumethode: Der Radarspiegelmessgerät verwendet in der Regel eine Halterungsanlage oder eine an der Wand befestigte Anlage.sicherstellen, dass die Halterung fest und stabil ist und das Gewicht der Vorrichtung und den Einfluss der äußeren Umgebung aushält;Bei der Montage an der Wand ist eine geeignete Wand auszuwählen, um sicherzustellen, dass die Wand das Gewicht der Vorrichtung tragen kann, und diese nach den Anweisungen für die Montage zu befestigen.
Kabellegung:Beim Verlegen von Kabeln sollte vermieden werden, dass die Kabel durch äußere Kräfte gepresst, gestreckt oder abgenutzt werden.und gleichzeitig auf die Wasserdichtigkeit und Erdung der Kabel achten, um zu verhindern, dass die Kabel nass werden und die Vorrichtung beschädigen oder Sicherheitsgefahren verursachen.
Debugger des Geräts:Nach Beendigung der Installation muss der Wasserspiegelmessgerät des Radars debuggt werden, einschließlich der Einstellung der Messparameter, der Kalibrierung des Nullpunktes und des Bereichs,Überprüfung der Signalstärke und -stabilität, etc., um sicherzustellen, dass die Vorrichtung normal funktionieren und den Wasserstand genau messen kann.
Ultraschallwasserstandsmesser:
Anlageposition:Wählen Sie einen Ort aus, an dem die Wasseroberfläche relativ ruhig ist, ohne offensichtliche Wellen und Störungen des Wasserflusses, und vermeiden Sie gleichzeitig die Installation in der Nähe der Wasserquelle.Wasserentzug oder Ort, an dem eine große Anzahl von Blasen entsteht, um die Ausbreitung und Reflexion von Ultraschallwellen nicht zu beeinträchtigen; die Installationshöhe sollte nach Maßgabe des Messbereichs und der Bedingungen vor Ort bestimmt werden,mit einer Breite von mehr als 20 mm,, aber auch dafür sorgt, daß das reflektierte Signal auch dann empfangen werden kann, wenn der Wasserstand am niedrigsten ist.
Einbauwinkel:Der Wandler des Ultraschallwasserstandmessers sollte senkrecht auf die Wasseroberfläche montiert werden, um sicherzustellen, dass die Ultraschallwellen senkrecht ausgestrahlt und empfangen werden können.Verbesserung der MessgenauigkeitWenn die Anlageposition eine bestimmte Neigung aufweist, müssen die Messwerte entsprechend korrigiert werden.
Feste Methode:Das Ultraschallwasserstandsmessgerät kann in der gewählten Position durch Befestigung der Halterung oder Flanschverbindung usw. montiert werden.Sicherstellung der Festigkeit der Anlage und Verhinderung der Schüttelung oder Verlagerung der Vorrichtung während des Betriebs.
Wasserdichte Behandlung:Die Schnittstellen und Kabelverbindungen des Geräts sollten wasserdicht behandelt werden, um zu verhindern, dass Feuchtigkeit in das Gerät eindringt und Schäden verursacht.für Anlagestellen, die sich lange in einer feuchten Umgebung befinden oder durch Wasser überflutet werden können, müssen zusätzliche wasserdichte Maßnahmen wie die Verwendung wasserdichter Abdeckungen oder Dichtungsmittel ergriffen werden.
Kalibrierung und Debugging:Nach Beendigung der Installation muss das Ultraschallwasserstandsmessgerät kalibriert und debuggt werden, einschließlich der Einstellung der Messparameter, der Anpassung des Gewinns und des Blindbereichs usw.Anpassung an unterschiedliche Messumgebungen und Anforderungen- gleichzeitig die Messgenauigkeit und die Stabilität des Geräts durch tatsächliche Messungen und Vergleiche zu überprüfen.

Ultraschallwasserstandsmesserreihe

Auswahltabelle für den Wasserstandssensor
Produktmodell	Bild	Leistungsparameter
KUS3000 M18		Messbereich: 1 m Ausgang: 4~20mA/NPN/PNP/RS485 Schutzklasse: IP65 Versorgungsspannung: 13-30V Eigenschaften: Materialunterstützungs-Anpassung Material: Nickelbeschichtetes Kupfer Temperatur: -25 ~ 70 °C Genauigkeit: 0,5% bis 1%
KUS3000 M30-Typ1		Messbereich: 2 m Ausgang: 4~20mA/NPN/PNP/RS485 Schutzklasse: IP65 Versorgungsspannung: 13-30V Eigenschaften: Materialunterstützungs-Anpassung Material: Nickelbeschichtetes Kupfer Temperatur: -25 ~ 70 °C Genauigkeit: 0,5% bis 1%
KUS3000 M30-Typ2		Messbereich: 4 m Ausgang: 4~20mA/NPN/PNP/RS485 Schutzklasse: IP65 Versorgungsspannung: 13-30V Eigenschaften: Materialunterstützungs-Anpassung Material: Nickelbeschichtetes Kupfer Temperatur: -25 ~ 70 °C Genauigkeit: 0,5% bis 1%
KUS3000 M30-Typ3		Reichweite: 6m/12m Ausgang: 4~20mA/NPN/PNP/RS485 Schutzklasse: IP65 Versorgungsspannung: 13-30V Eigenschaften: Materialunterstützungs-Anpassung Material: Nickelbeschichtetes Kupfer Temperatur: -25 ~ 70 °C Genauigkeit: 0,5% bis 1%

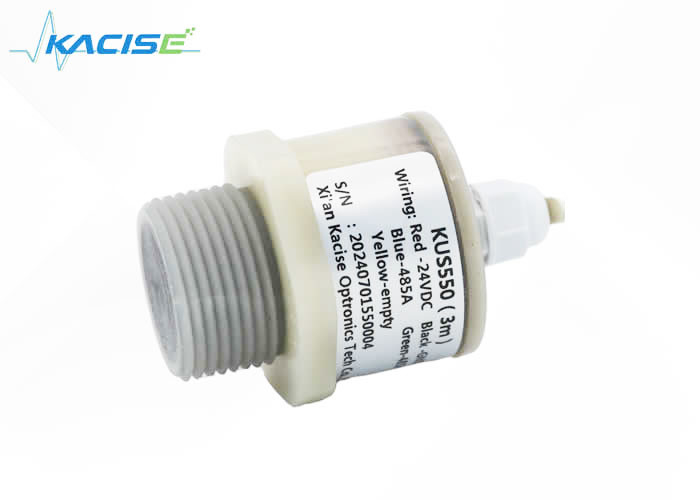

KUS550Warmverkauf)		Messbereich: 0,8 m bis 4 m Ausgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Schutzniveau: IP68 Versorgungsspannung: 3,3-30 V Eigenschaften: Auffüllklebstoff mit Säure- und Alkalibeständigkeit Material: PVDF Temperatur: -40°C bis 85°C Genauigkeit: 0,5% bis 1%

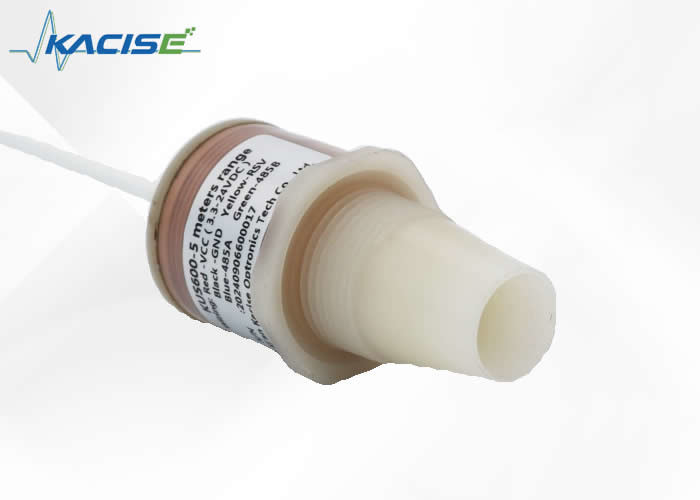

KUS600Hochkostenmodell)		Reichweite: 5 m Ausgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Schutzniveau: IP68 Stromversorgungsspannung: 3,3-24 V Eigenschaften: Auffüllklebstoff mit Säure- und Alkalibeständigkeit Material: PVDF Temperatur: -40°C bis 85°C Genauigkeit: 0,5% bis 1%
KUS630Weite Reichweite)		Messbereich: 6 m bis 30 m Ausgang: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Schutzniveau: IP68 Versorgungsspannung: 3,3-24 V Eigenschaften: Auffüllklebstoff mit Säure- und Alkalibeständigkeit Material: PTFE/PVC Temperatur: -40°C bis 85°C Genauigkeit: 0,5% bis 1%
KUS640 (mit Display)		Reichweite: 30 m (nach unterschiedlichen Reichweiten angepasst) Ausgang: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Schutzklasse: Anzeigegerät IP65, Sonde IP68 Versorgungsspannung: 3,3-30 V Eigenschaften: Das Display kann gedreht werden Material: Kopf: Metallaluminium, Sondenmaterial: PVDF/PTFE/PVC Temperatur: -40°C bis 85°C
KUS650 (Modell für heißes Wireless)		Reichweite: 30 m (nach unterschiedlichen Reichweiten angepasst) Ausgang: 4G/Lora/GPRS/NB Schutzklasse: Anzeigegerät IP65, Sonde IP68 Versorgungsspannung: 3,6 V Eigenschaften: Wireless Material: Kopf: Metallaluminium, Sondenmaterial: PVDF/PTFE/PVC Temperatur: -40°C bis 85°C Genauigkeit: 0,5% bis 1%

Radarwasserstandsmesserreihe

Produktmodell	Bild	Leistungsparameter
KLD801		Messmedium: flüssig, nicht korrosiv Messbereich: 0,05 m ~ 10/20/30/60/100 m Prozessverbindung: G11⁄2A / 11⁄2NPT Gewinde/Flanze ≥DN40 Prozesstemperatur: -40 ~ 80°C Prozessdruck: -0,1 ~ 0,3MPa Antennengröße: 32 mm Linsenantenne Antennenmaterial: PTFE Genauigkeit: ±2 mm Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vierleitungen /DC12~24V Vierdrahtes System /AC220V Schale: Aluminium/Kunststoff/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vierdrahtes System: 4... 20mA/ RS485 Modbus
KLD802		Messmedium: nicht ätzende Flüssigkeit, leicht ätzende Flüssigkeit Messbereich: 0,1 m bis 10/20/30/60/100 m Prozessanschluss: Flansche ≥ DN80 Prozesstemperatur: -40 ~ 110°C Prozessdruck: -0,1 ~ 1,6 MPa Antennengröße: 32 mm Linsenantenne Antennenmaterial: PTFE Genauigkeit: ±2 mm (Messbereich unter 35 m) ±5 mm (Messbereich 35m-100m) Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vierleitungen /DC12~24V Vierdrahtes System /AC220V Außenhülle: Aluminium/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vier Drähte vier... 20mA/RS485 Modbus
KLD803		Messmedium: starke ätzende Flüssigkeit, Dampf, Schaum Messbereich: 0,1 m ~ 10/20/30/60/100 m Prozessverbindung: Flansche ≥ DN50 Prozesstemperatur: -40 ~ 130°C Prozessdruck: -0,1 ~ 2,5 MPa Antennengröße: 34 mm Linsenantenne (je nach Flanschgröße) Antennenmaterial: PTFE Genauigkeit: ±2 mm (Messbereich unter 35 m) ±5 mm (Messbereich 35m-100m) Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vierleitungen /DC12~24V Vierdrahtes System /AC220V Außenhülle: Aluminium/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vier Drähte vier... 20mA/RS485 Modbus
KLD804		Messmedium: starke ätzende Flüssigkeit, Dampf, Schaum Messbereich: 0,1 m bis 10/20/30/60/100 m Prozessverbindung: Flansche ≥ DN50 Prozesstemperatur: -40 ~ 130°C Prozessdruck: -0,1 ~ 1,0 MPa Antennengröße: 76 mm Linsenantenne Antennenmaterial: PTFE Genauigkeit: ±2 mm Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vierleitungen /DC12~24V Vierdrahtes System /AC220V Schale: Aluminium/Kunststoff/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vier Drähte vier... 20mA/RS485 Modbus
KLD805		Messmedium: starke ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur und hoher Druck Messbereich: 0,1 m bis 10/20/30/60/100 m Prozessanschluss: Flansche ≥ DN80 Prozesstemperatur: -40 ~ 200°C Prozessdruck: -0,1 ~ 2,5 MPa Antennengröße: 76 mm Linsenantenne (nach französischer Größe angepasst) Antennenmaterial: PTFE/integrierte Füllung Genauigkeit: ±2 mm Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vier-Draht /DC12~24V Vier-Draht /AC220V Schale: Aluminium/Kunststoff/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vier Drähte vier... 20mA/RS485 Modbus
KLD806		Messmedien: Feststoffe, Lagerbehälter, Prozessbehälter oder starke Staubsituationen Messbereich: 0,3 m bis 10/20/30/60/100 m Prozessverbindung: Flansche ≥ DN100 Prozesstemperatur: -40 ~ 110°C Prozessdruck: -0,1 ~ 0,3MPa Antennengröße: 76 mm Objektivantenne + Universalpurge (oder ohne Säuberung) Antennenmaterial: PTFE Genauigkeit: ±5 mm Schutzniveau: IP67 Zentralfrequenz: 80 GHz Stromquelle: zwei Leitungen /DC24V Vier-Draht /DC12~24V Vier-Draht /AC220V Schale: Aluminium/Kunststoff/Edelstahl Signal-Ausgang: Zwei-Draht /4... 20mA/HART-Protokoll Vier Drähte vier... 20mA/RS485 Modbus
KWL801		Messmedium: Wasser Messbereich: 0,1 m bis 65 m Montageverfahren: Halterung oder Gewinde Stromversorgung: 9~36VDC Ausgang: RS485 Antennengröße: 42 mm Linsenantenne Antennenmaterial: Kunststoff Gehäuse aus Kunststoff Genauigkeit: ± 2 mm

Kapazitätswasserstandsmesser

Produktmodell	Bild	Leistungsparameter
KSLV605		Nachweisbereich: 0,1 bis 3 m Genauigkeit: 0,5% bis 1% Temperaturbeständigkeit: -50 bis 250°C Umgebungstemperatur: -40°C bis 85°C Lagertemperatur: -55°C bis +125°C Druckbereich: -0,1 MPa bis 32 MPa Ausgangssignal: 4 ~ 20mA / RS485 Kommunikation Stromversorgungsspannung: 5~36V Gleichstrom Material des Flüssigkeitsniveaumessers: 304/316 Edelstahl, 1Gr18Ni19Ti oder PTFE Explosionssichere Klasse: ExibIICT6 Schutzniveau: IP67
KSLV605mit Display)		Nachweisbereich: 0,1 bis 3 m Genauigkeit: 0,5% bis 1% Temperaturbeständigkeit: -50 bis 250°C Umgebungstemperatur: -40°C bis 85°C Lagertemperatur: -55°C bis +125°C Druckbereich: -0,1 MPa bis 32 MPa Ausgangssignal: 4 ~ 20mA / RS485 Kommunikation Stromversorgungsspannung: 5~36V Gleichstrom Material des Flüssigkeitsniveaumessers: 304/316 Edelstahl, 1Gr18Ni19Ti oder PTFE Explosionssichere Klasse: ExibIICT6 Schutzniveau: IP67
KSLV605Wireless)		Nachweisbereich: 0,1 bis 3 m Genauigkeit: 0,5% bis 1% Temperaturbeständigkeit: -50 bis 250°C Umgebungstemperatur: -40°C bis 85°C Lagertemperatur: -55°C bis +125°C Druckbereich: -0,1 MPa bis 32 MPa Ausgangssignal: Drahtloser Ausgangstyp Flüssigkeitsmessgerät Kommunikationsdistanz weniger als 200 m Stromversorgungsspannung: 3,3-36V (optional mit Batterie) Material des Flüssigkeitsniveaumessers: 304/316 Edelstahl, 1Gr18Ni19Ti oder PTFE Explosionssichere Klasse: ExibIICT6 Schutzniveau: IP67
