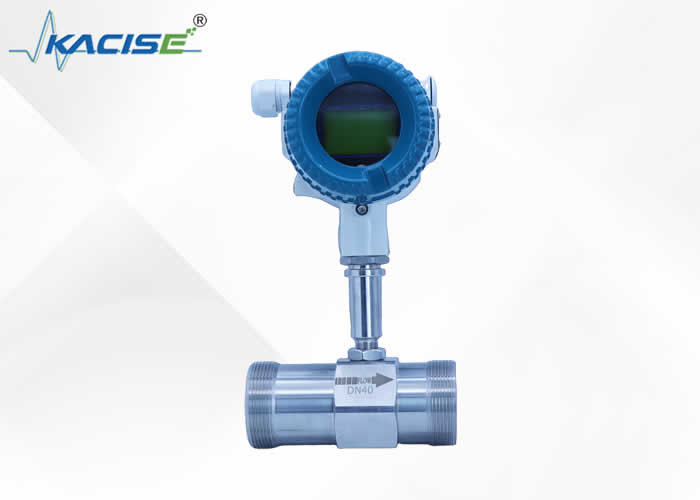

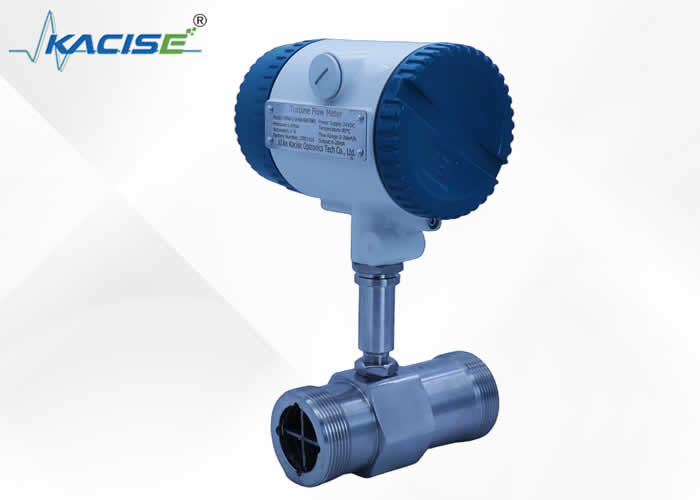

Explosionssichere Konstruktion des Turbinenstrommessers der KTF-Serie

Durchflussmesser für Turbinen der KTF-Serie

Explosionssichere Turbinenstrommesser

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

Modellnummer:

KTF

Kontakt mit uns

Bitte um ein Angebot

Explosionssichere Konstruktion des Turbinenstrommessers der KTF-Serie

Einzelheiten zum Produkt

Umgebungstemperatur:

-20 ̊ + 55 °C

Relative Temperatur:

5%~95%

Luftdruck:

86~106Kpa

Durchschnittliche Temperatur:

-20°C bis 120°C

Explosionssicherer Typ mit mittlerer Temperatur:

-20~70℃

Verbindung:

Faden oder Flansch

Hervorheben:

Durchflussmesser für Turbinen der KTF-Serie

Explosionssichere Turbinenstrommesser

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Verpackung Informationen

Jede Einheit verfügt über eine einzelne Box und alle Boxen sind in Standardverpackungen verpackt ode

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

1000-teilig/Stücke pro Woche verkäuflich

Verwandte Produkte

Hochgenaue Ultraschall-CO2-Gasstrommesser mit RS485-Schnittstelle und DC8~36V-Stromversorgung

Beste Preis erhalten

Hochgenaue Puls-Analog-Ausgabe Turbinen-Durchflussmesser Sanitärtyp für Olivenöl und Palmöl

Beste Preis erhalten

IP68-geschützte Biogas-Durchflussmesser mit hoher Genauigkeit von 1,0% mit 4-20mA Ausgang für die Messung von LPG und Gas

Beste Preis erhalten

Hochgenauigkeit ±0,2% Genauigkeit Turbinenflussmesser mit Stainless Steel 316 und RS485 Kommunikation

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Durchflussmesser für Turbinen der KTF-Serie

Einleitung

Der Turbinendurchflussmesser der KTF-Serie eignet sich zur Messung von sauberen oder im Wesentlichen sauberen Einzelflüssigkeiten, allein oder mit zugehörigen Geräten.und kann zur Messung des Volumenstroms oder des Gesamtvolumens in geschlossenen Rohrleitungen verwendet werdenEs hat die Eigenschaften einfacher Struktur, leichter Gewicht, hoher Präzision, guter Reproduzierbarkeit, empfindlicher Reaktion, einfacher Installation und Wartung usw.Es wird in Industriezweigen wie dem Erdölbereich weit verbreitet.Es ist ein idealer Durchflussmess- und Energieeinsparzähler.

Der Turbinenflussmesser der KTF-Serie wandelt den Flüssigkeitsfluss in der Rohrleitung in elektrische Pulssignale um.und die Messung oder Gesamtmenge des Flüssigkeitsflusses in der Rohrleitung durch Anzeigegeräte oder Computerverarbeitung abschließt. Maßnahme.

Technische Spezifikation

Rohrgröße (DN) mm	Durchflussbereich ((m3/h)			Nenndruck (Mpa)
Rohrgröße (DN) mm	00,2%	00,5%	10,0%	Nenndruck (Mpa)
4			0.04-0.25	6.3
6			0.1-0.6	6.3
10			0.2-1.2	6.3
15	1.2·4	0.6·6	0.4·6	2.5 6.3 16
20	2 ¢ 6	0.8·8	0.6·8
25	3 ¢ 10	1.2·12	1.2·12
32	4 ¢ 12	1.5 ¢15	1 ¢ 20
40	8 ¢ 25	3 ¢ 30	3 ¢ 30
50	12 ¢ 40	5 ¢ 50	5 ¢ 50	6.3 2.5
65	15 ¢ 60	7 ¢ 70	5 ¢ 70
80	20 ¢ 100	16 ¢ 100	12 ¢ 120
100	50 ¢ 160	25 ¢ 160	20 ¢ 200
125	50 ¢ 200	30 ¢ 250	25 ¢ 280
150	100 ¢ 300	50 ¢ 300	40 ¢ 400
200	200 ¢ 600	100 ¢ 600	80 ¢ 800
250	300 ‰ 1000	160 ‰ 1000	120 ¥1200	2.5
300		250 ¢1600
400		400 ¢ 2500
500		600 ‰ 4000

Umgebungstemperatur	-20 ̊ + 55 °C
Relative Temperatur	5% bis 95%
Luftdruck	86 ‰ 106 Kpa
Durchschnittliche Temperatur	-20°C bis 120°C
Explosionssicherer Typ mit mittlerer Temperatur	-20°C bis 70°C
Explosionssicher	dIIBT5
Stromversorgung	Zwei Leitungen: +24VDC Drei Drähte: +12VDC+24VDC
Verbindung	Garn oder Flansche

Abmessungen

Threadverbindung

Explosionssichere Konstruktion des Turbinenstrommessers der KTF-Serie 0

Flanschverbindung

Explosionssichere Konstruktion des Turbinenstrommessers der KTF-Serie 1

Rohrgröße DN (mm)	Sensor Abmessung (mm)	Flanschgröße (mm)						Garngröße

	L	H	D	D₁	D₂	D₃	Nicht	L1 ((mm)	G
4	225	145							1 / 2
6	225	145							1 / 2
10	345	170							1 / 2
15	75	190	95	65	45		4 bis 14	23	1
20	85	210	105	75	55		4 bis 14	23	1
25	100	230	115	85	65		4 bis 14	30	11/4
32	120	250	140/135	100	78		4 bis 18	30	11/4
40	140	260	150/145	110	85		4 bis 18	35	2
50	150	270	165/160	125	100		4 bis 18
65	150	290	185/180	145	125		4 bis 18
80	200	300	200/195	160	135		8 bis 18
100	220	330	220/215	180	155		8 bis 18
125	250	380	250/245	210	185		8 bis 18
150	300	390	285/280	240	210		8 bis 23
200	360	455	340/335	295	265		12 bis 23
250	400	510	405	355	320		12-26/25
300	420	565	460	410	375		12-26/25
400	560	680	580	525	485		16 bis 30
500	600	790	715/705	650	608		20 bis 34
