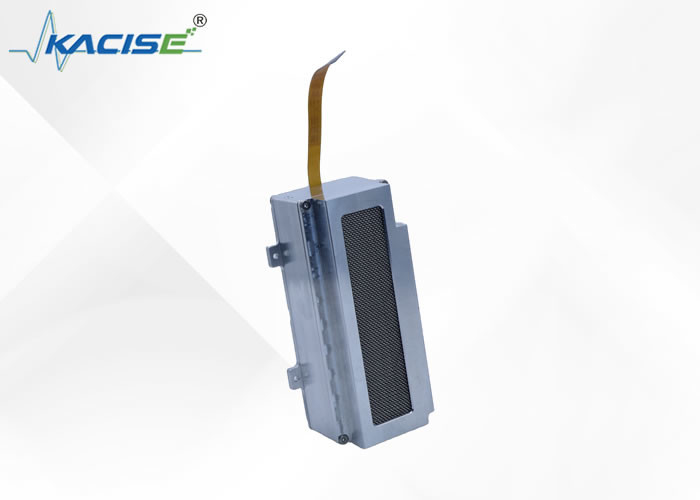

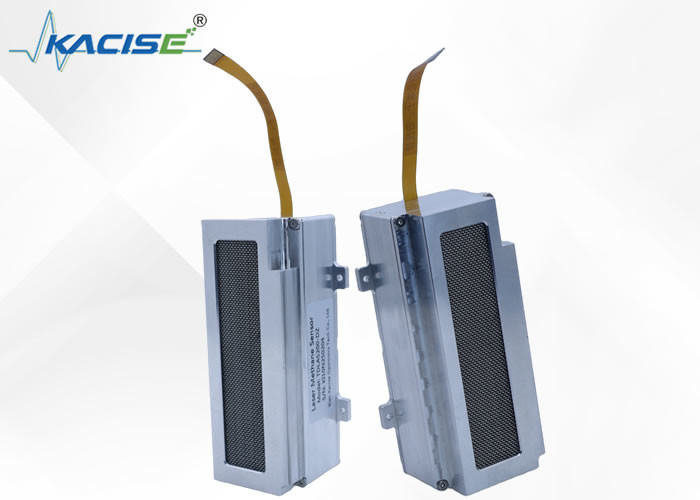

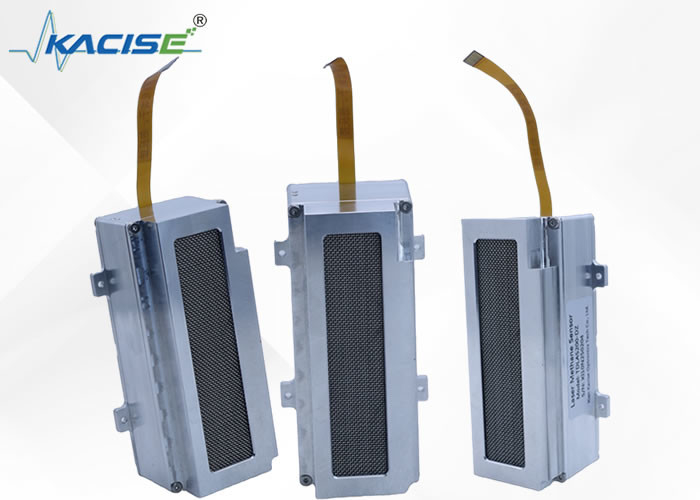

TDLAS200 Laser-Methandetektionsmodul

1Einführung

Das KACISE TDLAS200 Laser-Methandetektionsmodul ist eine kompakte und effiziente Lösung für die kontinuierliche Überwachung von Methan, die auf der TDLAS-Technologie basiert und hohe Empfindlichkeit und Selektivität bietet.mit einem Detektionsbereich von 0 bis 5000 ppm und einer Reaktionszeit von 0Das Modul ist für eine einfache Integration in bestehende Systeme ausgelegt und verfügt über eine digitale Schnittstelle und einen kleinen Fußabdruck von 115 × 59 × 38 mm.KACISE gewährleistet eine zuverlässige Leistung in unterschiedlichen Umgebungen, so dass dieses Modul für industrielle und Umweltanwendungen ideal ist.

2. Merkmale

1. Hohe Empfindlichkeit, reagiert nur auf das Zielgas
2. Einbaute Referenzzelle, automatisch kalibrierbar
3. Einfach zu integrieren, digitale Schnittstelle gibt Status und Konzentration direkt an

3.Messprinzip

"Methanmoleküle absorbieren Licht einer bestimmten Wellenlänge".
"Die von einem transparenten Medium (Methangasmasse) absorbierte Lichtmenge ist proportional zur Dicke und Konzentration der Gasmasse" - Gesetz von Beer-Lambert
Gemäß den oben genannten physikalischen Prinzipien kann ein Lichtstrahl einer bestimmten Wellenlänge verwendet werden, um durch die undichte Methangasmasse zu dringen.die Methankonzentration in der Gasmasse gemessen werden kann,, und reagiert nur auf Methan (einzigartige Selektivität).
Durch den Einsatz einer Detektionszelle mit mehreren Reflexionen und die wiederholte Durchführung des Messgases durch den Laser kann die Detektionsempfindlichkeit vervielfacht werden.

4.Technische Parameter

*1 Bitte stellen Sie sicher, dass die Leistungsausgangsspannung des Moduls mindestens 5 V beträgt

*2 Empfehlung für die Auswahl der Pumpe < 500 ml/min

5.Abmessungen des Detektionsmoduls

Abmessungen des Empfängers des Detektionsmoduls: 115 × 59 × 38 mm (ohne Kabel und Gasanschlüsse)
