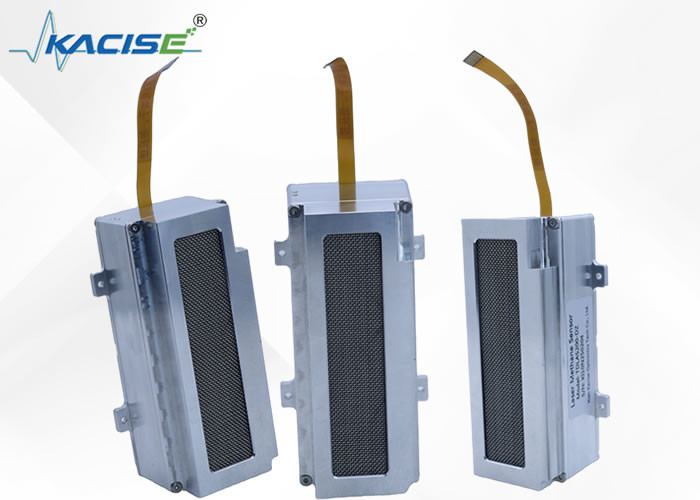

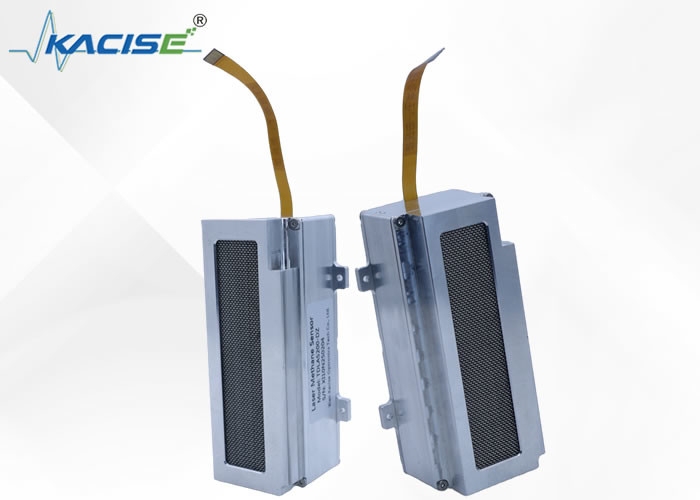

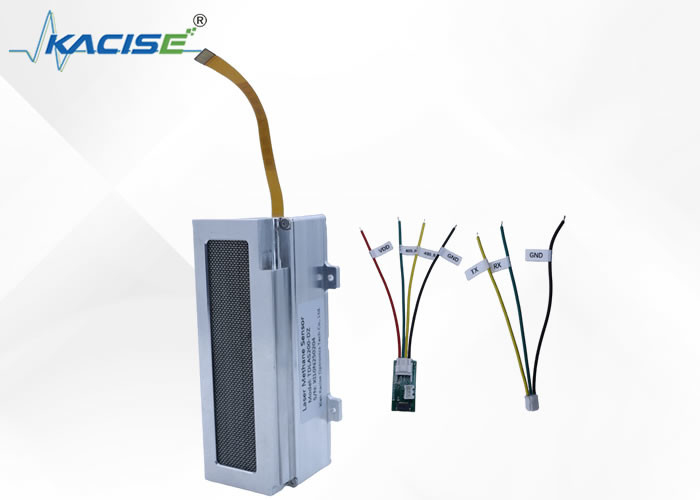

TDLAS200-Module zur Messung von Methangas im breiten Temperaturbereich

1Einführung

Das KACISE TDLAS200-Methangasdetektionsmodul für den breiten Temperaturbereich ist für eine zuverlässige Leistung unter extremen Bedingungen mit einem Betriebstemperaturbereich von -20 bis 50 °C ausgelegt.Es bietet einen Detektionsbereich von 0 bis 5000 ppm und eine schnelle Reaktionszeit vonDas Modul verfügt über ein kompaktes Design und eine digitale Schnittstelle für eine einfache Integration.,Dies macht dieses Modul ideal für industrielle und ökologische Anwendungen, die einen Betrieb bei hohen Temperaturen erfordern.

2. Merkmale

1. Hohe Empfindlichkeit, reagiert nur auf das Zielgas
2. Einbaute Referenzzelle, automatisch kalibrierbar
3. Einfach zu integrieren, digitale Schnittstelle gibt Status und Konzentration direkt an

3.Messprinzip

"Methanmoleküle absorbieren Licht einer bestimmten Wellenlänge".
"Die von einem transparenten Medium (Methangasmasse) absorbierte Lichtmenge ist proportional zur Dicke und Konzentration der Gasmasse" - Gesetz von Beer-Lambert
Gemäß den oben genannten physikalischen Prinzipien kann ein Lichtstrahl einer bestimmten Wellenlänge verwendet werden, um durch die undichte Methangasmasse zu dringen.die Methankonzentration in der Gasmasse gemessen werden kann,, und reagiert nur auf Methan (einzigartige Selektivität).
Durch den Einsatz einer Detektionszelle mit mehreren Reflexionen und die wiederholte Durchführung des Messgases durch den Laser kann die Detektionsempfindlichkeit vervielfacht werden.

4.Technische Parameter

*1 Bitte stellen Sie sicher, dass die Leistungsausgangsspannung des Moduls mindestens 5 V beträgt

*2 Empfehlung für die Auswahl der Pumpe < 500 ml/min

5.Abmessungen des Detektionsmoduls

Abmessungen des Empfängers des Detektionsmoduls: 115 × 59 × 38 mm (ohne Kabel und Gasanschlüsse)
