Name: Hochleistungslasersensor für den Außenbereich
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA
Price: 5,000.00 USD
Availability: InStock

Zu Hause > produits > Lasersensoren >

Hochleistungslasersensor für den Außenbereich

Hochleistungslasersensor

Außenlasersensor

Place of Origin:

CHINA

Markenname:

KACISE

Zertifizierung:

Modellnummer:

KLSA

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Ausgabe:

Das System ist in der Lage, die erforderlichen Daten zu sammeln.

Messbereich:

20 m

Messende Frequenz:

50Ich...100... 250Hz

Verblendungszone:

0.2m

Arbeitslaser:

905 nm, Klasse 1

Betriebstemperatur:

-20 bis 50 °C

Hervorheben:

Hochleistungslasersensor

Außenlasersensor

Zahlungs- und Versandbedingungen

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

Verwandte Produkte

Video

Laserbereichssensoren der KLSA-Serie Höchstmessdistanz 22m Schutzniveau IP65 für Industrie und Fertigung

Beste Preis erhalten

Video

Laserbereichssensoren der KLSA-Serie Höchstmessdistanz 22m Schutzniveau IP65 für Industrie und Fertigung

Beste Preis erhalten

Video

Laserbereichssensoren der KLSA-Serie Höchstmessdistanz 22m Schutzniveau IP65 für Industrie und Fertigung

Beste Preis erhalten

KLSA-Serie Lasersensoren für Vermessung und Ingenieurbau

Beste Preis erhalten

Video

Hochleistungslasersensor für den Außenbereich

Beste Preis erhalten

KL2A-25 2D-Laserradar für unbemannte Fahrzeuge und unbemannte Schiffe

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

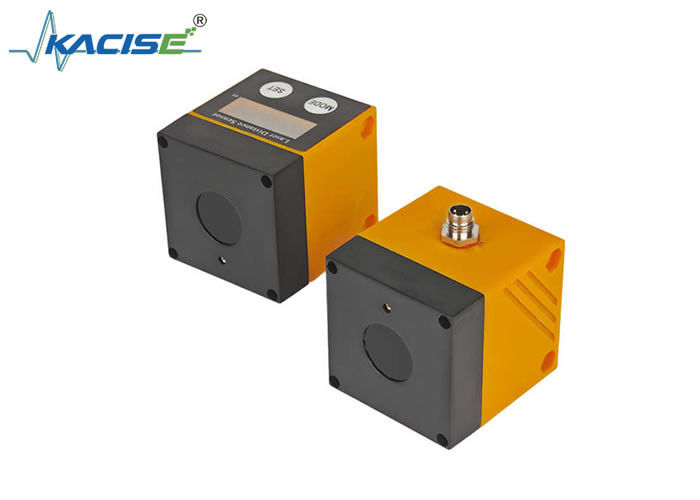

Hochleistungslasersensor für den Außenbereich

1.Anweisung

KACISE Outdoor High - Performance KLSA Laser Distanzsensor ist ein Präzisionsinstrument, das die Lasertechnologie zur berührungslosen Entfernungsmessung verwendet.Es bestimmt die Entfernung, Position oder Verlagerung des Zielobjekts durch Laseremission und Analyse des reflektierten Signals.schnelle Reaktionsfähigkeit und StörungshemmnisEs wird weitgehend in der industriellen Automatisierung, intelligenten Geräten, Vermessung und Fernerkundung, Verbraucherelektronik und anderen Bereichen eingesetzt.

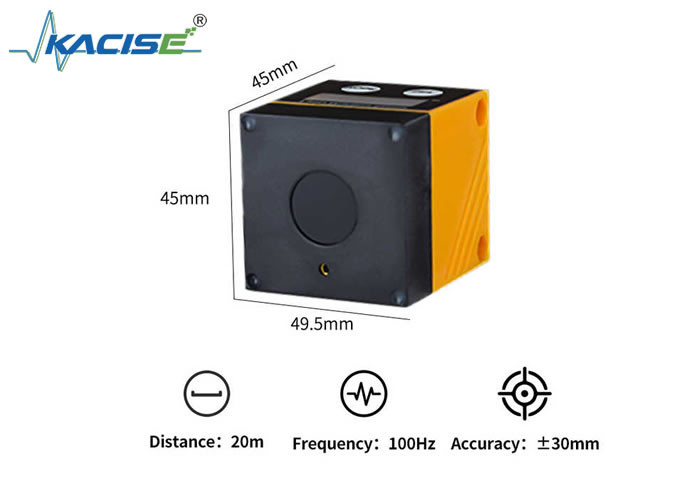

Hochleistungslasersensor für den Außenbereich 0

2. Merkmale

Das Gerät kann als Laserdistanzsensor verwendet werden.
Der Laserdistanzmessgerät kann Entfernungen zwischen 0,03 und 22 m messen.
Das Gerät hat eine Hintergrundunterdrückung von 22 m.
Die Messwerte werden in einem vierstelligen Bildschirm angezeigt.
Das RS485-Signal und das analoge 4-20mA-Signal können ausgegeben werden.
Der Kunde muss den Abstand zwischen Sensor und Hintergrund auf höchstens 22 m begrenzen. Andernfalls können die Messwerte ungenau sein.

3.Technische Spezifikationen

Leistungsparameter
Messbereich	Höchstmessweite: 22 m
	Unter starkem Licht @100KLux Umgebung: 12m
	Unter schwarzem Ziel mit 10% Reflektivität: 20 m
Messfrequenz	100 Hz (Frequenzverstellbar)
Wiederholungsgenauigkeit	±8,0 mm @50 ~ 2000 mm
	Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
	Der Prüfstand ist in der Lage, die Prüfungen abzuschließen.
Absolute Genauigkeit	± 20,0 mm @ 200 ~ 2000 mm; 20 ~ 200 mm in der Nähe des Blindenbereichs, großer Fehler
	Der Prüfstand ist für die Prüfung der Leistungsfähigkeit des Fahrzeugs zu verwenden.
	< 1% @6000~2000 mm
Mehrzweckerkennung	Doppelspitze
Temperaturkompensation	- Ja, das ist es.
Korrektur der Reflektivität	Ja, die Abweichung der verschiedenen Farbziele ist weniger als 5 mm
Blinder Bereich	00,03 m
Lichtquelle
Arbeitslaser	905 nm, Klasse 1
Sichtfeld FOV	< 2°
Stellgröße	Φ3,5cm@1m: Φ11,5cm@5m Φ23cm@10m; Φ50cm@20m
Indikatorlaser	650-660nm,Klasse 2, (IEC 60825-1:2014, EN 60825-1:2014)
Arbeitsumfeld
Betriebstemperatur	-20 bis 50 °C
Lagertemperatur	-40°C bis 85°C
Schutzniveau des Gehäuses	IP65
Elektrische Parameter
Betriebsspannung	Gleichspannung +9~35V
Betriebsstrom	107mA@12V bedeutet, dass der Laser arbeitet
	103mA@12V bedeutet ausgeschalteten Laser
Rückwärtsschutz	- Ja, das ist es.
Isolation	- Ja, das ist es.
Lebensdauer des Lasers	Mehr als 50000 Stunden
Ausgabeoberfläche
Ausgabeoberfläche	Zweiseitiges PNP	Zwei-Wege-NPN	RS485-Modbus	UART	Relais
	Normal geöffnet/geschlossen	Normal geöffnet/geschlossen	4 bis 20 mA
Schalter-Ausgang maximale Stromlast	100 mA
Analog-Ausgabe maximale Last	250Ω
Anzeigen
Nixie-Rohr-Zeichen	4 Bit
Tastenfunktion	Anpassung des Schaltwerts; Anzeige des Laserschaltplatzes; Anpassung des analogen Bereichs
Mechanische Parameter
Gewicht	73g+3g (Fehler bei der Auffüllung mit Klebstoff)
Gehäuse	ABS
Abmessungen	454549,5 mm
Zubehör
Schrauben	M4*55mm 2
Klammer	Zusätzlich
Elektrische Verbindung	1*M8, 1 Meter langes Kabel

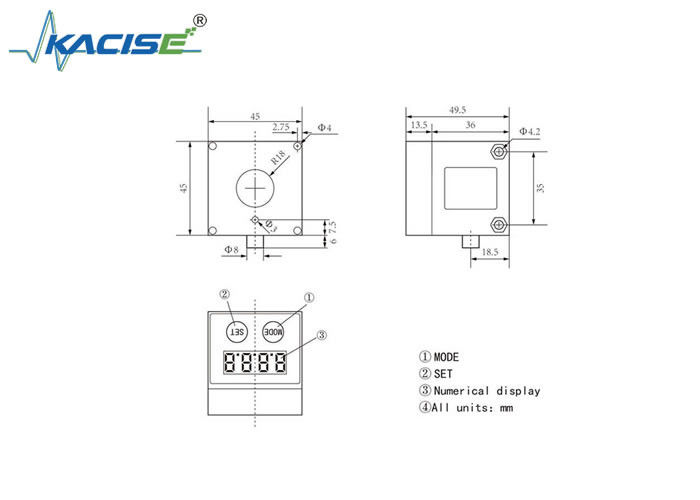

4.Dimension

Hochleistungslasersensor für den Außenbereich 1

5.Installation

Einbaubedingungen

¢ Die Einrichtung ist so zu installieren, dass sich das zu messende Objekt im Messbereich von 0 befindet.03...22 Meter.

Der Sensor hat einen festen Genauigkeitsbereich von 22 m. Messen Sie keine Objekte innerhalb eines Bereichs von > 22 m.

- Der Kunde sollte auch reflektierende Gegenstände im direkten optischen Weg des Sensors innerhalb eines Bereichs von > 22 m vermeiden. Andernfalls können die Messwerte ungenau sein.

Installieren von Zubehör

6.Kabeldefinition

Nein, nicht wirklich.	Linienfarbe	KLSA-P/N	KLSA- Der Staatsanwalt.	KLSA- Ich weiß nicht.
1	Braun	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Schwarz	GND	GND, analoge Boden	Kraftbefestigung
3	Blau	OUT1	RS485 A	RX
4	Weiß	OUT2	RS485 B	TX
5	Grau	Keine	Analog-Ausgabe

7.Modell der Bestelltabelle

Reichweite	Schnittstelle	Modell
1m	PNP	Klasse 1 und 2
2 m	PNP	Klasse 2
3 m	PNP	Klasse 1 und 2
4 m	PNP	Klasse 1 und 2
5 m	PNP	Klasse 1 und 2
	NPN	Klasse 1 und 2
	Einheit für die Berechnung der Leistung	Die in Anhang I aufgeführten Daten sind in Anhang I zu entnehmen.
	Relais	Klasse 1 und 2
10 m	PNP	Klasse 1
	NPN	KLSA-10N
	Einheit für die Berechnung der Leistung	Klasse 1 und 2
	Relais	KLSA-10R
20 m	PNP	KLSA-20P
	NPN	Klasse 2
	Einheit für die Berechnung der Leistung	KLSA-20DA
	Relais	KLSA-20R
	UART TTL	KLSA-20T
