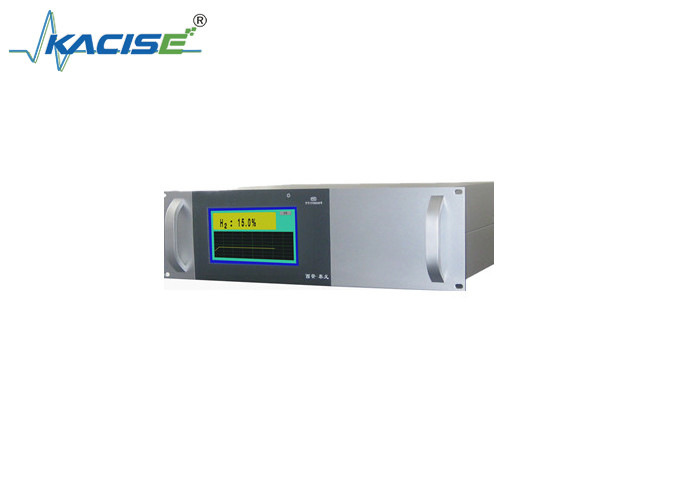

KTG120 Wasserstoffanalysator 3U Online-Typ für die petrochemische Industrie

Wasserstoffanalysator KTG120 (3U Online-Typ) für die petrochemische Industrie

Einleitung

Der Wasserstoffanalysator KTG120 ist ein Online-Erkennungsgerät für den Wasserstoffgehalt in gemischten Gasen.Es wird durch die Kombination von importierten Gassensoren für die Wärmeleitfähigkeit von Mikroflüssen mit modernster Mikrocomputer-Verarbeitungstechnologie entwickelt.

Anwendungsbereiche

Es wird für die explosionssichere Online-Analyse des Wasserstoffgehalts in gemischten Gasen in Industriezweigen wie Petrochemie, Metallurgie, Energie und Lufttrennung verwendet.oder für die explosionssichere Online-Analyse des Wasserstoffgehalts bei der Wasserstoffproduktion aus Ammoniakzerlegung.

Eigenschaften des Instruments

• Hochleistungs-Sensor: Es verwendet hochleistungsfähige Mikroflow-Wärmeleitfähigkeitssensoren, die eine lange Lebensdauer, hohe Empfindlichkeit und schnelle Reaktionsgeschwindigkeit aufweisen.
• Elektronische Strömungssteuerung: Mit elektronischer Strömungssteuerung gibt es keine Blockaden.
• Sensorenschutz: Es wird mit einem Präzisionsfilter geliefert, der die Lebensdauer der Sensoren erheblich verlängert.
• Benutzerfreundliche Benutzeroberfläche: Es verfügt über ein vollständig chinesisches Mann-Maschine-Dialogmenü, wodurch die Bedienung intuitiv und bequem ist.
• LCD-Display: Es verfügt über einen großen Bildschirm mit 320×240 Punkten-Matrix-LCD, der gleichzeitig Parameter wie Wasserstoffgehalt, Durchflussrate, Datum, Uhrzeit,und die innere Temperatur des Geräts.
• Datenspeicherung: Es verfügt über eine automatische zeitgesteuerte Speicherfunktion, mit der Benutzer die gespeicherten Daten und Kurven jederzeit anzeigen können.
• Anpassbare Kontrollpunkte: Die oberen und unteren Grenzkontrollpunkte können beliebig im vollen Messbereich eingestellt werden.
• Kommunikationsfunktion: Es ist mit einem Standard-RS232 oder RS485-Kommunikationsport ausgestattet und ermöglicht eine zweiseitige Kommunikation mit einem Computer.

Technische Parameter

Messbereich: (0,00 - 99,99) % (zwischenläufige Bereiche sind wählbar).

Höchstzulässiger Fehler: ± 2% FS.

Auflösung: 0,01%.

Stabilität: Nullverschiebung: ± 2% FS/7d; Spanverschiebung: ± 2% FS/7d.

Wiederholbarkeit: ± 1% FS.

Aufwärmzeit: ≤ 15 min.

Reaktionszeit: T90 ≤ 15 s.

Gasfluss der Probenahme: (300 ± 10) mL/min.

Gasdruck der Probe: 0,05 MPa ≤ Einlassdruck ≤ 0,25 MPa.

Analog-Ausgang: (4 - 20) mA Standardsignal.

Digitale Ausgabe: Ein Standard-RS485-Kommunikationsanschluss ermöglicht eine zweiseitige Kommunikation mit einem Computer, und ein Ethernet-Anschluss ermöglicht eine Verbindung zum Weitbandnetzwerk.

Kontakt-Ausgang: Doppel-Relee-Ausgang: 220 VAC, 1 A oder 24 VDC, 2 A.

Arbeitsumgebung: Temperatur: - 10°C - + 45°C; Luftfeuchtigkeit: ≤ 90% RH.

Arbeitsstromversorgung: (220 ± 22) VAC, (50 ± 5) Hz.

Außendimensionen: 480 mm (Breite) × 136 mm (Höhe) × 370 mm (Tiefe).

Einrichtung Abmessungen: 442 mm (Breite) × 134 mm (Höhe).

Gewicht: ca. 3,3 kg.
