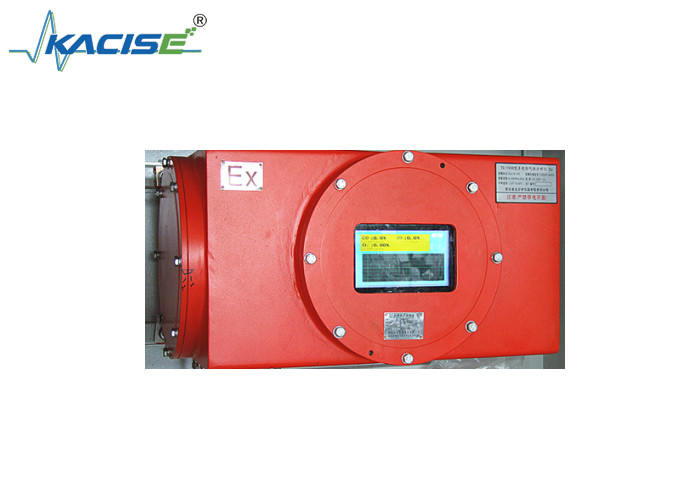

KTG160 Mehrkomponenten-Analysator (Explosionssicherung online) für die Analyse von Kalziumkarbid-Ofenrückgasen

KTG160 Mehrkomponenten-Analysator (Explosionssicherung online) für die Analyse von Kalziumkarbid-Ofenrückgasen

Einleitung

Der Mehrkomponenten-Gasanalysator KTG160 ist eine neue Art von Analyseinstrument, das von unserer Firma für die Online-Erkennung mehrerer Komponenten entwickelt wurde (z. B. Kohlenmonoxidgehalt,Kohlendioxid, Methan, Sauerstoff, Wasserstoff und Taupunkt usw.) in einem Probengas, das in explosionssicheren Szenarien verwendet wird.

Für dieses Gerät werden für Bauteile wie Kohlenmonoxid, Kohlendioxid und Methan originelle importierte Infrarot-Sensoren verwendet.Magnetmechanische oder Lasersauerstoffsensoren werden für Sauerstoff verwendetFür Wasserstoff werden eingeführte Gas-Durchlässigkeitssensoren mit Mikroflow-Thermalleitung eingesetzt; für den Taupunkt werden eingeführte, kapazitiv-resistive Taupunktsensoren aus Polymermaterial eingesetzt.

Anwendungsbereiche

Der Mehrkomponenten-Gasanalysator KTG160 wird in Szenarien mit brennbaren und explosionsfähigen Stoffen, wie z. B. Kalziumkarbid-Ofenabgas, Flüssigerdgas,petrochemische Industrie, Metallurgie und Elektronikindustrie.

Eigenschaften des Instruments

• Integrierte explosionssichere Konstruktion mit einfacher Struktur und vernünftigem Aufbau.
• Neues Gaskreislauf-Steady-Flow-System mit fortschrittlicher Technologie, hoher Präzision, schneller Reaktion und stabiler Leistung.
• Vollständiges chinesisches Mann-Maschine-Dialogmenü, und die Infrarot-Fernbedienung ist intuitiv und praktisch.
• Das Gerät ist mit einem hochleistungsfähigen integrierten TFT-True-Colour-Display-Bildschirm ausgestattet, der gleichzeitig Parameter wie Messwert, historische Kurve, Bereich,StatusAlle Instrumentenparameter können in Form einer vollständigen chinesischen Fernbedienung konfiguriert, kalibriert und getestet werden.
• Alarmpunkte und obere und untere Steuerpunkte können beliebig im vollen Messbereich eingestellt werden.
• Mit einem 64M-Speicher und einer 128M-FLASH-USB-Schnittstelle ist es für Kunden bequem, Daten zu speichern.

Technische Parameter

Messbereich: (Die Detektionskomponenten und -bereiche werden bei der Bestellung ausgewählt)

CO: (0 ′40) × 10−6 (Mindestbereich), (0 ′100) % (Maximalbereich);

CO2: (0?? 20) × 10−6 (Mindestbereich), (0?? 100) % (Maximalbereich);

SO2: (0?? 100) × 10−6 (Mindestbereich), (0?? 100) % (Mindestbereich);

NH3: (0 ‰ 500) × 10−6 (Mindestbereich), (0 ‰ 100) % (Mindestbereich);

CH4: (0?? 50 × 10−6 (Mindestbereich), (0?? 100) % (Mindestbereich);

O2: (0×100) × 10−6 (Mindestbereich), (0×25,0) % (Mindestbereich);

H2: (0·1,00) % (Mindestbereich), (0·99,9) % (Mindestbereich);

DP: -80,0°C+20,0°C oder -80,0°C+20,0°C;

Die vorstehenden Baureihen und Bauteile können je nach Bedarf der Benutzer beliebig kombiniert werden.

Höchstzulässiger Fehler: ± 1% FS;

Stabilität: Nullpunktverschiebung: ± 1% FS/7d;

Streckenverschiebung: ±1% FS/7d;

Gasfluss der Probenahme: (400±40) ml/min;

Reaktionszeit: τ90≤8S (wenn das Gas direkt durch die Gaskammer geht);

Gasdruck der Probe: 0,05 MPa≤Eingangsdruck≤0,25 MPa;

Analog-Ausgang: Mehrere Kanäle von (4 ∼20) mA Standardsignalen;

Digitale Ausgabe: Standard-RS485-Kommunikationsanschluss, der eine Zwei-Wege-Kommunikation mit einem Computer ermöglicht, und der Ethernet-Anschluss ermöglicht die Verbindung zum Weitbandnetz;

Kontakt-Ausgang: Doppel-Relee-Ausgang, 220VAC, 1A oder 24VDC, 2A;

Arbeitsumgebung: Betriebstemperatur: -5°C+45°C;

Betriebsfeuchtigkeit: ≤ 90% RH;

Betriebsstromversorgung: (220±22) VAC, (50±5) Hz;

Gewicht: ca. 55,0 kg;

Explosionssichere Klasse: ExdII CT6.
