Systemreaktionszeit KTG183 Kalziumkarbid-Ofen Rückgasanalyse Vollständiges System

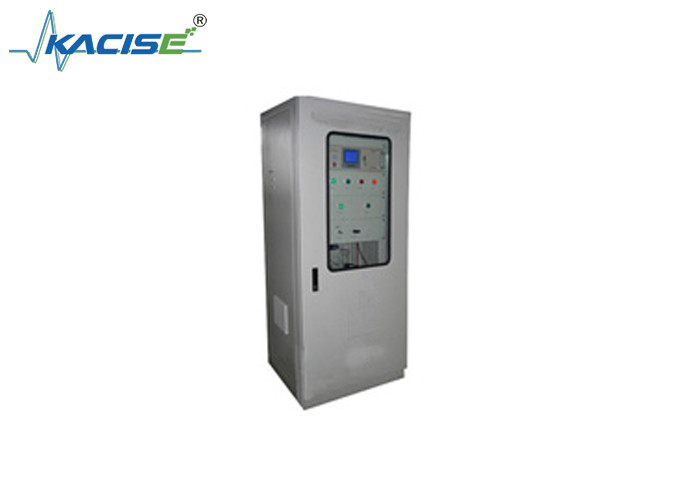

KTG183 Kalziumkarbid-Ofen-Abgas-Analyse-Vollsystem

Einleitung

Das Kalziumcarbid-Abgasanalyse-System KTG183 ist ein leistungsstarkes Produkt, das nach den Merkmalen der Kalziumcarbid-Abgasanalyse entwickelt wurde.Es kann schnell und online das Kalziumkarbid-Ofen-Abgas in rauen Feldumgebungen analysieren und die Automatisierung und Intelligenz des Analyseprozesses realisierenDas System kann automatisch das Probegas extrahieren. Nachdem das Probegas von der Probenahmesonde abgestürzt und in der Vorbehandlungseinheit einer sekundären Entfeuchtung unterzogen wurde, wird das Probegas in der Probeprobe in der Probeprobe in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit in der Vorbehandlungseinheit.das Probengas in der Rohrleitung kommt durch das Probenahmenventil zur kontinuierlichen Online-Analyse in das Analyseinstrument und gibt ein Standardstromsignal aus.Darüber hinaus führt das System regelmäßig das Rückspülprogramm aus, um den langfristigen stabilen Betrieb der Probenahmeinheit zu gewährleisten.In Kombination mit der erfolgreichen Anwendungserfahrung in der Kalziumkarbid-Ofen-Abgasanalyseindustrie über die JahreDas entworfene und implementierte kontinuierliche Online-Analysesystem für Abgase weist folgende Merkmale auf:

(1) Fortgeschrittene Technologie und gute Systemstabilität

Die Entwicklung des Systems ist eng mit der tatsächlichen Situation der geschlossenen Kalziumkarbid-Ofenprozesse im In- und Ausland verknüpft.Es verwendet umfassend fortschrittliche ausländische Probenahme- und Vorbehandlungstechnologien, und hat das fortgeschrittene Niveau ähnlicher ausländischer Geräte in Bezug auf Fortschritt, Anwendbarkeit, Zuverlässigkeit und Sicherheit erreicht.

(2) Nahe Anwendung und hohe Systemzuverlässigkeit

Um die hohe Zuverlässigkeit des Systems zu gewährleisten und dabei fortschrittliche Technologien einzusetzen, wurden eine Reihe innovativer Konstruktionen im Einklang mit den Merkmalen der Anwendung in der Industrie durchgeführt.Zum Beispiel:, verwendet das Analysefach des Systems ein elektrisches Tracing-Heizsystem mit konstanter Temperatur,die das Problem der Verstopfung durch das Einfrieren von Kondenswasser in Rohrleitungen und Komponenten im Winter effektiv löst. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeAuf der Grundlage des Kompressorkondensators und der Peristaltische Pumpe zur Ableitung von Abwasser wurde das Steuerungsprogramm für Abwasser und Abwasserentwässer optimiert.Wirksamkeit der Abwasser- und AbwasserentsorgungEine Reihe innovativer Konstruktionen gewährleistet die hohe Zuverlässigkeit des Systems.

(3) Vollständige Funktionen und starke Betriebsfähigkeit des Systems

Auf der Grundlage jahrelanger Erfahrung in der Anwendung in der Industrie wurden komplette Systemfunktionen konzipiert und implementiert und ein hoher Grad an Automatisierung erreicht. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the device, automatische 巡回-Stichprobenaustausch und Selbstdiagnose von Teilfehlern.Die gute Mensch-Maschine-Schnittstelle beseitigt die Einschränkungen des traditionellen Knopfsteuerungsmodus und verbessert die Bedienbarkeit des Systems.

(4) Moduläres Design und kleines Wartungsvolumen

Nach den Anforderungen des kompletten Systems nimmt das Systemstrukturlayout die Struktur eines Analyse-Schranks (oder eines Analyse-Raums) an.Modularisierung der SystemfunktionseinheitenDies vereinfacht nicht nur die Installation und das Debugging vor Ort, sondern verbessert auch effektiv die Zuverlässigkeit des Systems, reduziert das Wartungsvolumen des Systems,und kann das "schlüsselfertige Projektdesign" abschließen.

Hauptindikatoren der technischen Leistung des Systems

Messbereich: 0,00-15,00% O2; 0,0-30,0% H2; (Der Bereich kann angepasst werden)

00,0100,0% CO; (Komponenten wie CO2, CH4 und Heizwert sind optional)

Gasfluss der Probenahme: 400 ± 10 ml/min.

Systemreaktionszeit: T90<30 s (Die Probenahleröhre außerhalb des Analysefachs beträgt <10 M);

Filtrationsgenauigkeit: < 1 μm;

Analog-Ausgang: 4 bis 20 mA;

Digitale Ausgabe: RS232/485-Schnittstelle, Standardmodbus/RTU-Protokoll (optional)
