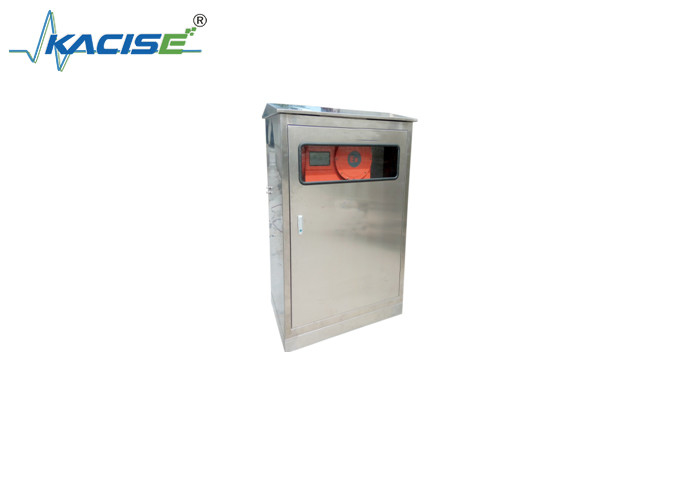

KTG184 Erdgasprozessanalyse-System Breite 1000 mm × Höhe 1700 mm × Tiefe 600 mm für normale Wartung

KTG184 Erdgasprozessanalyse-System

Einleitung

Das Analysesystem KTG184 ist speziell für die Online-Analyse von CO2 und Taupunkt (DP) nach der Erdgasreinigung ausgelegt und hergestellt.Die Rohrleitungsventile sind alle aus Edelstahl gefertigt.Das CO2-Instrument zeigt die Daten intuitiv vor Ort an. Gleichzeitig gibt es ein Standard-Stromsignal von 4-20mA, das den CO2-Gehalt und den DP-Wert anzeigt.mit einer Leistung von mehr als 50 W, ein Fernbildschirm oder ein Gerät zur Fernsteuerung oder Verbindung zu einem automatischen Steuerungssystem für die unbeaufsichtigte Steuerung.Die Mensch-Maschine-Schnittstelle verwendet ein 320×240-Punkt-Matrix-Touch-Display mit einem kleinen BlickwinkelDie Touch-Tasten und die vollständige chinesische Menüfunktion machen es leicht zu verstehen, einfach und zuverlässig.Es kann den CO2-Gehalt und den DP-Wert in regelmäßigen Abständen erfassen- Die gespeicherten Daten können bis zu 3 betragen.200, und eine Kurvenanzeige ist ebenfalls vorhanden.

Der CO2-Sensor dieses Detektionssystems verwendet einen importierten Infrarot-Sensor und der Taupunktsensor einen Taupunktsensor von Vaisala, die eine zuverlässige Leistung und eine lange Lebensdauer aufweisen.Das Signalverarbeitungssystem verwendet ein hochintegriertes intelligentes Mikrocomputersystem mit einem einzigen ChipDas System verfügt über eine gute Mensch-Maschine-Schnittstelle.mit einfachem Gesamtbetrieb und bequemer Wartung.

Dieses Detektionssystem verwendet ein mehrstufiges Vorbehandlungssystem, einschließlich Druckreduktion, Spannungsstabilisierung, Durchflussstabilisierung, Filtration usw. und ist mit Standardgas ausgestattet.Die Gasleitungen sind aus Edelstahl gefertigt.Die hohe Zuverlässigkeit des Systems sorgt dafür, daß das System die Bestandteile des Gasproben genau und stabil erfassen kann.

Hauptindikatoren für die technische Leistung

(1) Messbereich: 0-100×10−6 CO2, +20°C ∼100°C;

(2) Systemreaktionszeit: CO2 T90< 30S (Die Probenahleröhre außerhalb des Analysekabins beträgt < 3M);

(3) Filtrationsgenauigkeit: < 0,1 μm;

(4) Ausgangssignal: Standardsignal 4-20mA;

(5) Normaler Wartungszyklus: Mindestens 90 Tage.

(6) Gesamtmaße: 1000 mm (Breite) × 1700 mm (Höhe) × 600 mm (Tiefe);

(7) Explosionssicherheit: ExdIICT6;

(8) Gewicht: ca. 120 kg.
