Zertifizierung:
CE
Modellnummer:
Deltabar FMD77

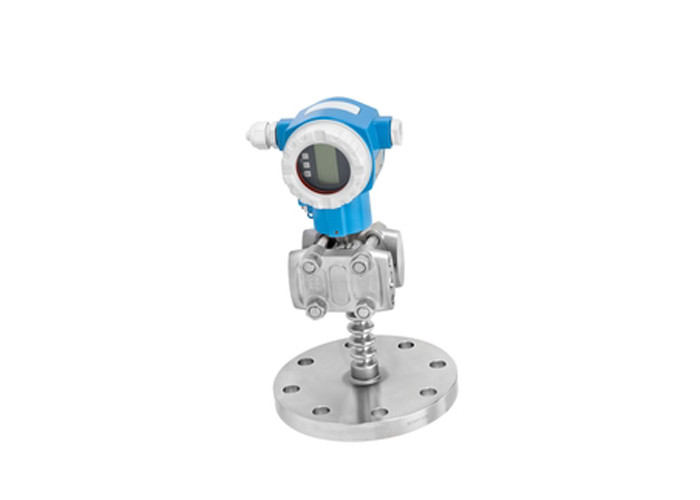

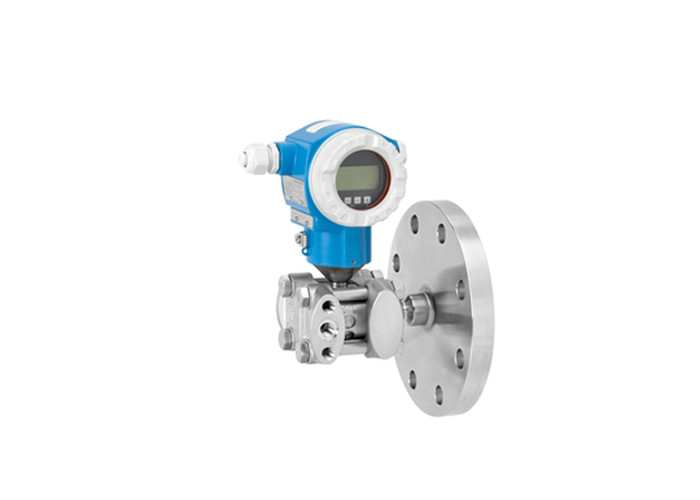

Differenzdruck Deltabar FMD77
Anwendungsbereich
Der Differenzdrucktransmitter Deltabar FMD77 mit Metallsensor verwendet eine einseitige Membrandichtung oder Membrandichtungen auf beiden Seiten mit einem Kapillar auf der Niederdruckseite.üblicherweise in der Prozessindustrie zur kontinuierlichen Messung des Gehalts in Flüssigkeiten verwendet. Das integrierte HistoROM-Datenmodul erleichtert die Verwaltung von Prozess- und Geräteparametern.
Zur Messung von Niveau, Volumen oder Masse in Flüssigkeiten.
Prozessverbindungen: Gewinde und Flansche
Temperatur: -70 bis 400°C
Messbereiche: 100mbar bis 16bar (1,5 bis 240psi)
Genauigkeit: ±0,075%
Internationale Explosionsschutzbescheinigungen, Überfüllungshilfe, Hygienegenehmigungen, Schiffsgenehmigungen, SIL
Vorteile
Beschreibung des Produkts
Meßprinzip | Differenzdruck |
Eigenschaften | Digitale Sender mit metallischen Messdiaphragmen, eine Seite mit Diaphragmaversiegelung Modularer Sender Langfristige Stabilität Sekundäre Prozessbarriere Verbesserung der Sicherheit durch Selbstdiagnostik |
Versorgungsspannung | 4...20mA HART 10,5...45 V Gleichstrom (ohne Ex): Ex ia: 10,5...30 V Gleichstrom Profibus PA: 9...32 V Gleichstrom (ohne Ex) - Das ist nicht wahr. 9...32 V Gleichstrom (ohne Ex) |
Genauigkeit der Referenzen | 0,075% + Einfluss der Membrandichtung |
Langfristige Stabilität | 00,08 % der URL/Jahr 0.14 % der URL/ 5 Jahre 0.27 % der URL/ 10 Jahre |
Prozesstemperatur | -40°C... 400°C ((-40°F... 752°F) |
Umgebungstemperatur | - 50°C... 85°C ((-58°F... 185°F) |
Messzelle | 100 mbar... 16 bar (40 inH20...240 psi) |
Kleinste kalibrierbare Spannweite | 5 mbar (0,075 psi) |
Vakuumwiderstand | 50 mbar (0,73 psi) |
Max, schalten Sie ab. | 100:1 |
Max. Überdruckgrenze | 160 bar (2400 PSI) |
Prozessverbindung | Niederdruckseite: 1 / 4-18NPT RC1/4" Hochdruckseite: Flanken (DIN, ASME, JIS) |
Materialprozessmembran | 316L, Legierung C Tantal Goldrodium, PTFE |
Materialdichtung | keine, mit Schweißverschluss der Membran |
Füllflüssigkeit | Silikonöl, Inertöl, Pflanzenöl Niedertemperaturöl Öl mit hoher Temperatur |
Materialgehäuse | 316L, Druckguss aus Aluminium |
Kommunikation | 4...20 mA HART PROFIBUS PA Die Kommission hat die Kommission aufgefordert, |
Zertifikate / Genehmigungen | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
Sicherheitszulassungen | SIL |
Genehmigungen für die Konstruktion | NACE MR0175 Einheit für die Berechnung der Nennwerte1 |
Spezialitäten | Diagnosefunktionen |
Nachfolger | PMD78B |
