Der KLSA-PN-Laser-Sensor für die topographische Kartierung

Der KLSA-PN-Laser-Sensor für die topographische Kartierung

Topographische Kartierung Lasersensor

KLSA-PN-Laserbereichssensor

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KLSA-PN

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Ausgabe:
Das System ist in der Lage, die erforderlichen Daten zu sammeln.
Messbereich:
20 m
Messende Frequenz:
50Ich...100... 250Hz
Verblendungszone:
0.2m
Arbeitslaser:
905 nm, Klasse 1
Betriebstemperatur:
-20 bis 50 °C
Hervorheben:

Topographische Kartierung Lasersensor

,

KLSA-PN-Laserbereichssensor

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Verpackung Informationen
Jede Einheit verfügt über eine einzelne Box und alle Boxen sind in Standardverpackungen verpackt ode
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000-teilig/Stücke pro Woche verkäuflich
Beschreibung des Produkts
Der KLSA-PN-Laser-Sensor für die topographische Kartierung



Einleitung

Der Laserdistanzsensor ist ein Präzisionsgerät, das mit Hilfe der Lasertechnologie eine berührungslose Entfernungsmessung ermöglicht.Position oder Verschiebung des Zielobjekts durch Laserstrahlung und Analyse des reflektierten Signals. Seine Hauptvorteile sind hohe Präzision, große Entfernung, schnelle Reaktion und Anti-Interferenz-Fähigkeit. Es wird weit verbreitet in der industriellen Automatisierung, intelligente Ausrüstung, Vermessung und Fernerkundung,Verbraucherelektronik und andere Bereiche.

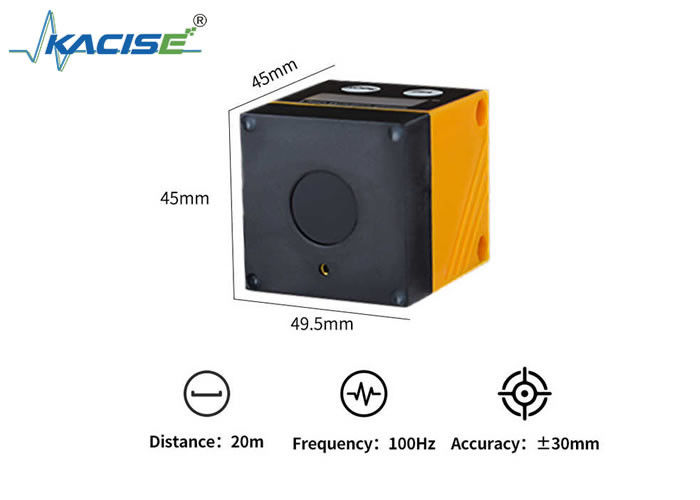

Der KLSA-PN-Laser-Sensor für die topographische Kartierung 0

Eigenschaften

  • Das Gerät kann als Laserdistanzsensor verwendet werden.
  • Der Laserdistanzmessgerät kann Entfernungen zwischen 0,03 und 22 m messen.
  • Das Gerät hat eine Hintergrundunterdrückung von 22 m.
  • Die Messwerte werden in einem vierstelligen Bildschirm angezeigt.
  • Das RS485-Signal und das analoge 4-20mA-Signal können ausgegeben werden.
  • Der Kunde muss den Abstand zwischen Sensor und Hintergrund auf höchstens 22 m begrenzen. Andernfalls können die Messwerte ungenau sein.

Technische Spezifikation



Leistungsparameter
Messbereich Höchstmessweite: 22 m
Unter starkem Licht @100KLux Umgebung: 12m
Unter schwarzem Ziel mit 10% Reflektivität: 20 m
Messfrequenz 100 Hz (Frequenzverstellbar)
Wiederholungsgenauigkeit ±8,0 mm @50 ~ 2000 mm
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
Der Prüfstand ist in der Lage, die Prüfungen abzuschließen.
Absolute Genauigkeit ± 20,0 mm @ 200 ~ 2000 mm; 20 ~ 200 mm in der Nähe des Blindenbereichs, großer Fehler
Der Prüfstand ist für die Prüfung der Leistungsfähigkeit des Fahrzeugs zu verwenden.
< 1% @6000~2000 mm
Mehrzweckerkennung Doppelspitze
Temperaturkompensation - Ja, das ist es.
Korrektur der Reflektivität Ja, die Abweichung der verschiedenen Farbziele ist weniger als 5 mm
Blinder Bereich 00,03 m
Lichtquelle
Arbeitslaser 905 nm, Klasse 1
Sichtfeld FOV < 2°
Stellgröße

Φ3,5cm@1m: Φ11,5cm@5m

Φ23cm@10m; Φ50cm@20m

Indikatorlaser 650-660nm,Klasse 2, (IEC 60825-1:2014, EN 60825-1:2014)
Arbeitsumfeld
Betriebstemperatur -20 bis 50 °C
Lagertemperatur -40°C bis 85°C
Schutzniveau des Gehäuses IP65
Elektrische Parameter
Betriebsspannung Gleichspannung +9~35V
Betriebsstrom 107mA@12V bedeutet, dass der Laser arbeitet
103mA@12V bedeutet ausgeschalteten Laser
Rückwärtsschutz - Ja, das ist es.
Isolation - Ja, das ist es.
Lebensdauer des Lasers Mehr als 50000 Stunden
Ausgabeoberfläche
Ausgabeoberfläche Zweiseitiges PNP Zwei-Wege-NPN RS485-Modbus

UART



Relais
Normal geöffnet/geschlossen Normal geöffnet/geschlossen 4 bis 20 mA
Schalter-Ausgang maximale Stromlast 100 mA
Analog-Ausgabe maximale Last 250Ω
Anzeigen
Nixie-Rohr-Zeichen 4 Bit
Tastenfunktion Anpassung des Schaltwerts; Anzeige des Laserschaltplatzes; Anpassung des analogen Bereichs
Mechanische Parameter
Gewicht 73g+3g (Fehler bei der Auffüllung mit Klebstoff)
Gehäuse ABS
Abmessungen 45*45*49,5 mm
Zubehör
Schrauben M4*55mm 2
Klammer Zusätzlich
Elektrische Verbindung 1*M8, 1 Meter langes Kabel



Sicherheitsanweisungen

  • Bitte lesen Sie dieses Dokument vor der Installation und stellen Sie sicher, dass das Produkt für Ihre Anwendung geeignet ist und keinerlei Einschränkungen unterliegt.
  • Eine unsachgemäße Verwendung oder eine Verwendung des Produkts für andere als die angegebenen Zwecke kann zu einer Fehlfunktion des Produkts führen oder zu unerwarteten Situationen während der Verwendung führen.Nur vom Gerätebetreiber bevollmächtigtes qualifiziertes Personal darf die Installation durchführen., elektrische Verbindung, Einstellungen, Betrieb und Wartung der Vorrichtung.
  • Wir lehnen jegliche Haftungs- und Gewährleistungsansprüche ab, die sich aus unbefugten Änderungen und/oder Veränderungen des Geräts ergeben.

Funktion



Ausgang der Hysteresefunktion

[- Ich weiß nicht.Wenn der gemessene Wert im Sensorbereich ändert, kann die Hysterese-Funktion den Ausgangsschalter stabil halten



Ausgabe der Fensterfunktion

[Fno][Fnc].Setzen Sie zwei Schaltpunkte für nah und fern. Verwenden Sie die Fensterfunktion zur Überwachung des definierten zulässigen Bereichs.



Schalten Sie den Laser aus.

Der Sensor kann den roten Punkt so einstellen, dass der Laser eingeschaltet und ausgeschaltet wird, indem er die Taste drückt.



Einrichtung



Einbaubedingungen

¢ Die Einrichtung ist so zu installieren, dass sich das zu messende Objekt im Messbereich von 0 befindet.03...22 Meter.

Der Sensor hat einen festen Genauigkeitsbereich von 22 m. Messen Sie keine Objekte innerhalb eines Bereichs von > 22 m.

Der Kunde sollte auch reflektierende Gegenstände im direkten optischen Weg des Sensors innerhalb eines Bereichs von > 22 m vermeiden. Andernfalls können die Messwerte ungenau sein.

Installieren von Zubehör

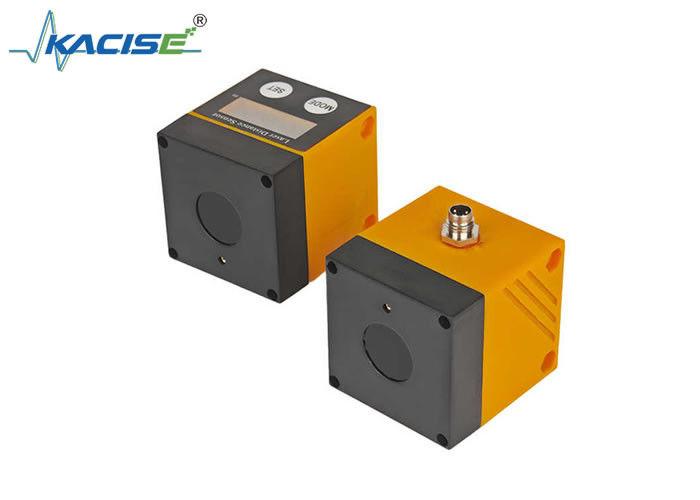

Der KLSA-PN-Laser-Sensor für die topographische Kartierung 1

Der KLSA-PN-Laser-Sensor für die topographische Kartierung 2

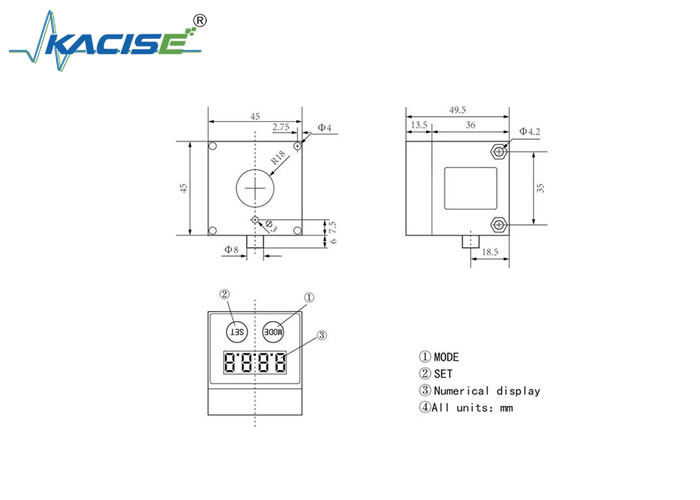

Abmessung

Der KLSA-PN-Laser-Sensor für die topographische Kartierung 3

Definition des Kabels



Nein, nicht wirklich. Linienfarbe KLSA-P/N KLSA- Der Staatsanwalt. KLSA- Ich weiß nicht.
1 Braun VCC, DC9-35V VCC, DC9~35V VCC, DC3.3V
2 Schwarz GND GND, analoge Boden Kraftbefestigung
3 Blau OUT1 RS485 A RX
4 Weiß OUT2 RS485 B TX
5 Grau Keine Analog-Ausgabe



Bestellmodelltabelle



Reichweite Schnittstelle Modell
1m PNP Klasse 1 und 2
2 m PNP Klasse 2
3 m PNP Klasse 1 und 2
4 m PNP Klasse 1 und 2
5 m PNP Klasse 1 und 2
NPN Klasse 1 und 2
Einheit für die Berechnung der Leistung Die in Anhang I aufgeführten Daten sind in Anhang I zu entnehmen.
Relais Klasse 1 und 2
10 m PNP Klasse 1
NPN KLSA-10N
Einheit für die Berechnung der Leistung Klasse 1 und 2
Relais KLSA-10R
20 m PNP KLSA-20P
NPN Klasse 2
Einheit für die Berechnung der Leistung KLSA-20DA
Relais KLSA-20R
UART TTL KLSA-20T
