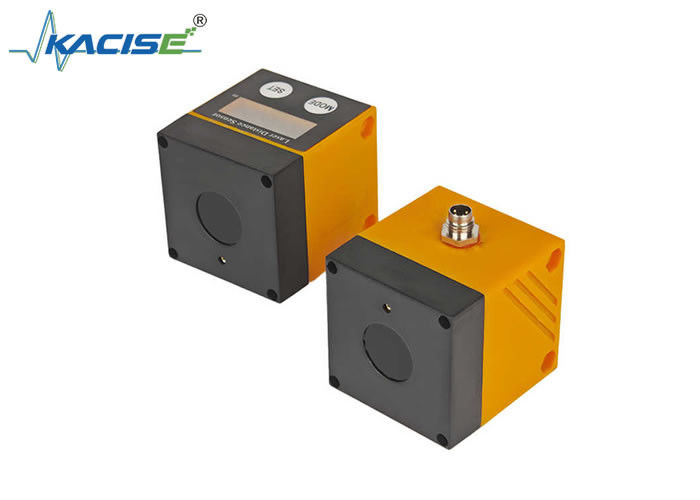

KLSA-Serie Lasersensoren für Vermessung und Ingenieurbau

Die KLSA-Serie Laser-Rangeing-Sensoren für Vermessungs- und Konstruktionstechnik.

Einleitung

Die KLSA-Serie Lasersensoren sind spezielle Werkzeuge, die auf die hohen Anforderungen der Vermessung und des Ingenieurbaus zugeschnitten sind.Diese Sensoren liefern eine hohe Präzision, berührungslose Entfernungsmessungen zur Unterstützung von Aufgaben wie Bauplanung, Strukturanpassung und Fortschrittsüberwachung in Baumgebungen.

Wesentliche Merkmale

• Präzisionsmessung: Messung von Abständen von 0,03 bis 22 m mit einem festen Genauigkeitsbereich und einer Auflösung auf Millimeterniveau (z. B. 1,234 m bei Messungen unter 10 m),Gewährleistung detaillierter Daten für Vermessungs- und Layout-Aufgaben.
• Dual Signal Output: Bietet RS485 (MODBUS-RTU-Protokoll) für die digitale Integration mit Vermessungssoftware und 4 ̊20mA analoge Signale für die Echtzeitdatenübertragung an Steuerungssysteme.
• Hintergrundunterdrückung: Filtert Reflexionen über 22 Meter hinaus und minimiert die Störungen von umliegenden Strukturen oder Gelände, um sich auf die Zielmessungen zu konzentrieren.
• Benutzerkonfigurierbare Schnittstelle:
• Ein intuitives 4-stelliges Display zeigt in Echtzeit Entfernungswerte in Metern mit automatischer Einheitenschaltung (Millimeter bei <10 m, Zentimeter bei ≥10 m).
• Mit den Tasten MODE/SET können vor Ort Einstellungen wie die Ein-/Aussteuerung des Lasers (über das LAS-Menü) und die analoge Kalibrierung des Bereichs (AEP-Einstellung) durchgeführt werden, ohne dass die Messungen gestört werden.
• Hysterese und Fensterfunktionen (KLSA-PN-Modell):
• Die Hysterese-Funktion stabilisiert die Ausgangssignale durch die Festlegung von Schaltstellen mit einer Toleranz von ± 30 mm, ideal für die Überwachung von beweglichen Bauteilen auf dynamischen Baustellen.
• Die Fensterfunktion setzt nahe (nSPx) und weit (FSPx) Schwellenwerte, um Objekte innerhalb bestimmter Zonen zu erkennen und die Qualitätskontrolle für Strukturlücken oder Materialplatzierung zu unterstützen.
• Zuverlässigkeit in industrieller Qualität:
• Funktioniert mit einer Gleichstromversorgung von 935 V, entspricht den EN 50178-Sicherheitsnormen und widersteht harten Standortbedingungen mit robuster Konstruktion.
• Erfordert eine professionelle Installation, um die Einhaltung der Sicherheitsvorschriften und eine optimale Leistung zu gewährleisten.

Anwendungen

• Vermessung und Kartierung: Messen von Landkonturen, Gebäudeabmessungen und Infrastrukturfreiheiten für die topographische Analyse und Gestaltung.
• Baustellenüberwachung: Verfolgt strukturelle Verformungen, überprüft die Ausrichtung der Schalung und überprüft die Materialbestände in Echtzeit.
• Bauingenieurwesen: Unterstützt den Bau von Brücken und Tunneln durch Überwachung des Abstands zwischen den Bauteilen, der vertikalen/horizontalen Ausrichtung und der Tragfreiheiten.
• Equipment Integration: Integriert sich mit robotergestützten Gesamtstationen, Drohnen oder IoT-Systemen über MODBUS-RTU für die automatisierte Datenerfassung und Workflow-Optimierung.

Technische Spezifikation

Kommunikation: Isolierte RS485 mit einstellbaren Baudraten (9600 ∼ 115200 bps) und CRC16-Prüfung für eine zuverlässige Datenübertragung.

Sicherheit: Die Ein-/Aussteuerung mit Laser reduziert die visuellen Störungen während der Überprüfungen, während die Fehlerstatusregister (z. B. 0000H für Alarme über einen Bereich) die diagnostischen Fähigkeiten verbessern.

Die KLSA-Serie kombiniert Präzision, Langlebigkeit und Anpassungsfähigkeit und ist somit ein unverzichtbares Werkzeug für Fachleute im Vermessungs- und Ingenieurbau, die zuverlässige,Lösungen zur Echtzeit-Distanzmessung.
